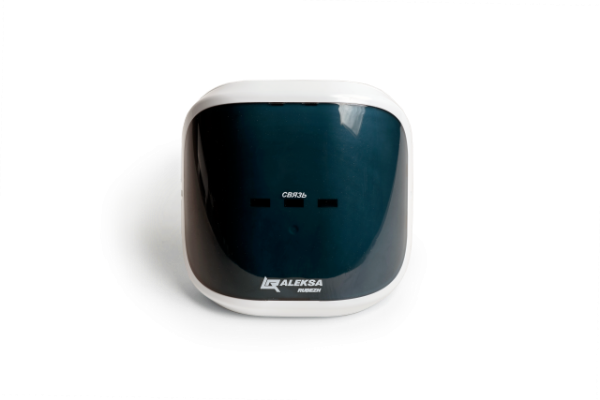

![модуль управления реле мр-рк «aleksa» модуль управления реле мр рк «aleksa»](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/11/Модуль-управления-реле-МР-РК-«ALEKSA».png?resize=600%2C400)
Модуль управления реле МР-РК «ALEKSA» предназначен для управления исполнительными устройствами системы противопожарной защиты.
Характеристики Модуль управления реле МР-РК «ALEKSA»
Ток, коммутируемый контактами релейного выхода (постоянный и переменный): — при напряжении до 30 В, не более — при напряжении до 250 В, не более — минимальный коммутируемый ток, не менее | 2 А 0,5 А 0,01 А |
Частотный диапазон | от 433,2 до 434,8 МГц |
Количество каналов внутри частотного диапазона | 8 |
Мощность радиопередатчика, не более | 10 мВт |
Дальность связи МР с прибором или радиоретранслятором на открытом пространстве, не более | 400 м |
МР сохраняет работоспособное состояние при напряжении элементоа основного и резервного питания | от 2,5 до 3,7 В |
Время непрерывной работы от новых рекомендованных батарей: от основного элемента питания, не менее от резервного элемента питания, не менее | 3 года 2 месяца |
Тип устанавливаемых элементов питания: основной и резервной | XL-060F Std (XenoEnergy) CR2032 |
Масса модуля с батареями, не более | 200 г |
Габаритные размеры (В × Ш × Г), не более | 110 × 110 × 51 мм |
Степень защиты, обеспечиваемая оболочкой | IP20 |
Рабочий диапазон температур | от -10 до +55°С |
Модуль управления реле представляет собой дистанционно управляемый переключатель.
Модуль управления реле обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, модуль управления реле позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.
МР выполняет следующие функции:
- коммутация (замыкание или размыкание) цепей управления исполнительными устройствами в соответствии с командами прибора;
- индикация состояния МР; контроль состояния элемента питания;
- тестирование с помощью кнопки ТЕСТ или оптического тестера ОТ-1;
- контроль вскрытия корпуса
МР выполняет следующие функции:
Состояние индикатора | Состояние извещателя |
---|---|
Мигание 1 раз в 3 с | Наличие обмена данными с прибором |
Мигание 1 раз в 1 с | Сработка |
Однократное свечение в течение (1 – 2) с | Тест |
Погашен | Отсутствие обмена данными с прибором |
