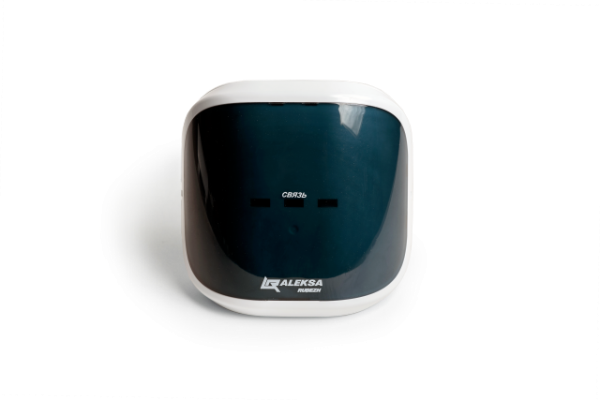

Модуль шлейфа сигнализации МШС-РК «ALEKSA» — предназначен для контроля шлейфов сигнализации с извещателями, имеющих выход типа «сухой контакт», и передачи извещений в прибор приемно-контрольный по радиоканальному интерфейсу.
Характеристики Модуль шлейфа сигнализации МШС-РК «ALEKSA»
Максимальная длина шлейфа, не более | 50 м |
Частотный диапазон, используемый МШС | от 433,2 до 434,8 МГц |
Количество каналов внутри частотного диапазона | 8 |
Мощность радиопередатчика, не более | 10 мВт |
Дальность связи МШС с прибором или радиоретранслятором на открытом пространстве, не более | 400 м |
МШС сохраняет работоспособное состояние при напряжении батарей основного и резервного питания | от 2,5 до 3,7 В |
Время непрерывной работы от новых рекомендованных батарей: — от основного элемента питания, не менее — от резервного элемента питания, не менее | 3 года 2 месяца |
Тип устанавливаемых элементов питания: основной и резервной | XL-060F Std (XenoEnergy) CR2032 |
Масса модуля с батареями питания, не более | 200 г |
Степень защиты оболочки | IР 20 |
Габаритные размеры (В х Ш х Г), без учета антенны | 110 × 110 × 51 мм |
Рабочий диапазон температур | от -10 до +55°С |
Модуль шлейфа сигнализации является программируемым устройством. Конфигурация адресной метки задается пользователем с приемно-контрольного прибора или с помощью ПО «ALEKSA».
МШС выполняет следующие функции:
- формирование извещения о срабатывании устройства с выходом «сухой контакт» в безадресных шлейфах и его передача в прибор по радиоканалу;
- индикация состояния МШС;
- контроль состояния элемента питания;
- контроль неисправности (на обрыв и короткое замыкание) шлейфа сигнализации, соединяющего выход устройства «сухой контакт» с входом МШС;
- тестирование с помощью кнопки ТЕСТ или оптического тестера ОТ-1;
- контроль вскрытия корпуса.
Режимы работы оптического индикатора:
Состояние индикатора | Состояние извещателя |
---|---|
Мигание 1 раз в 3 с | Наличие обмена данных с прибором |
Мигание 1 раз в 1 с | Сработка |
Однократное свечение в течение (1 – 2) с | Тест |
Погашен | Отсутствует обмен данных с прибором |
Таблица конфигураций шлейфов:
![модуль шлейфа сигнализации мшс-рк «aleksa» таблица конфигураций шлейфов.jpg](https://i0.wp.com/td.rubezh.ru/upload/medialibrary/0f7/tablitsa-konfiguratsiy-shleyfov.jpg?w=840&ssl=1)
