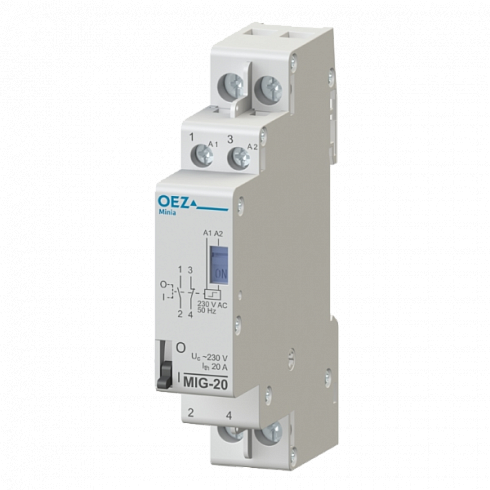

Импульсные реле MIG — OEZ

mig
  • Ручное управление и сигнализация состояния контактов на передней панели аппарата.
  • Широкий выбор аксессуаров.
  • Возможность объединения нескольких импульсных реле и управления многоуровневой системой.

Наименования

Номинальный ток, А Контакты (НО+НЗ) Напряжение управления
24В AC 230B AC
20
 10
 —
 OEZ:43184
11
 —
 OEZ:43185
20
 —
 OEZ:43186
32
 11
 OEZ:43257
 OEZ:43190
20
 OEZ:43258
 OEZ:43191
31
 OEZ:43259
 OEZ:43256
40
 OEZ:43260
 OEZ:43193
63
 31
 OEZ:43271
 OEZ:43269
40
 OEZ:43272
 OEZ:43270
Артикул Наименование Характеристика
PS-MIG — Вспомогательные выключатели
OEZ:43208 PS-MIG-1100 Ie 6 A, Ue AC 250 V, 1x нормально разомкнутый контакт, 1x нормально замкнутый контакт, для MIG
OD-MIG — Остальные принадлежности
OEZ:43210 OD-MIG-CO1 Ue AC 250 V, 1x перекидной контакт, для MIG
OEZ:43211 OD-MIG-CO2 Ue AC 250 V, для MIG
OEZ:35676 OD-MIR-BK для MIR, MIG

Характеристики

Порядок контактов (НО+НЗ)

10, 20, 11, 02, 40, 31, 04

Номинальный ток

при AC-1/ AC-7a

In

А

20…63

Коммут-ая мощность
 при AC-1/ AC-7a
 Pe
 кВт
 0,5…3,7 1-хфазная нагрузка
5,5…15 3-хфазная нагрузка

Номинальное рабочее напряжение

Ue

В

440
Максимальная плотность коммутаций
 циклов/час
 360…600
Длина импульса управления
 мсек
 min 50
Выдержка между двумя импульсами
 мсек
 min 150

Износостойкость механическая

циклов

10000000

Износостойкость электрическая

циклов

100000
Напряжение управления
 Uc
 B
 24 AC, 230 AC

Температура эксплуатации

t

°С

-25…+55

Сечение подключаемого провода

1 жесткий проводник

мм²

1…4

1 гибкий проводник с наконечником

мм² 1…4

Вес

m

г/полюс

135
