МЕРАДАТ-ВИТ19ИТ2 предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения.
Работает с тепловыми преобразователями ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1) и ионизационными ПМИ-2 и ПМИ-10-2. Диапазон измерения давления зависит от подключенных первичных манометрических преобразователей.
Для работы с прибором рекомендуем использовать комбинации датчиков:
ПМТ-2 или ПМТ-4М и ПМИ-2
ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2
Включение ионизационного преобразователя может осуществляться вручную оператором или автоматически при достижении давления, безопасного для работы ионизационного преобразователя.
Оснащен пятью релейными выходами для сигнализации о достижении заданного давления, токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.
Технические характеристики
- Питание:(АС) 220 В, 50±2 Гц;
- Потребляемая мощность:< 30 ВА;
- Количество входов:1 для теплового датчика и 1 для ионизационного датчика;
- Выход релейный:5 (3A/ ~220В);
- Настраиваемый токовый аналоговый выход:0-5 мА, 0-20 мА, 4-20 мА;
- Тип индикации:Графический ЖК дисплей;
- Интерфейс RS-485:Modbus(ASCII/RTU);
- Архивная память:2 Мб;
- Поддержка датчиков:ПМТ-2, ПМТ-4М, ПМТ-6-3, (ПМТ-6-3М-1), ПМИ-2, ПМИ-10-2
- Диапазон измерения давления:С ПМТ-2 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 75 мм.рт.ст.;
- Рабочий диапазон давления:С ПМТ-2 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 750 мм.рт.ст.;
- Тип монтажа корпуса:щитовой;
- Габаритные размеры:230 х 135 х 110 мм;
- Масса:не более 2,5 кг;
- Условия эксплуатации:Температура: 10 – 40 °С, Относительная влажность воздуха: до 75%

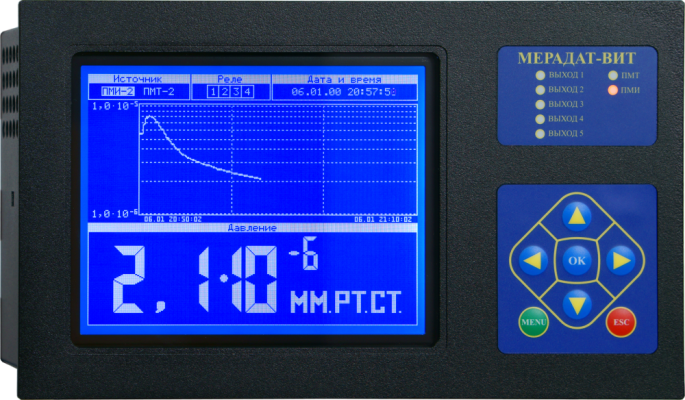

Модель прибора — МЕРАДАТ-ВИТ19ИТ2
4 реле, 1 аналоговый выход, 1 дискретный вход, интерфейс RS485, архивная память
