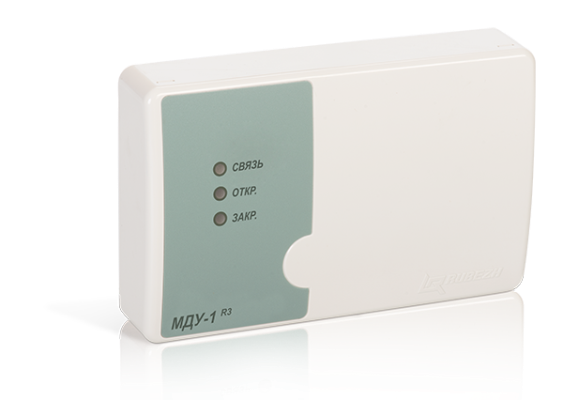

МДУ-1 прот.R3, МДУ-1С прот.R3 — модули управления клапаном дымоудаления или огнезадерживающим клапаном предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.
Характеристики МДУ-1 прот.R3, МДУ-1С прот.R3
| Количество управляемых клапанов | 1 |
| Питание | от АЛС (24-36 В) |
| Ток, потребляемый от АЛС, не более | 0,3 мА |
| Напряжение питания МДУ-1 прот.R3 и МДУ-1С прот.R3 при управлении: приводом на 24 В DC приводом на 230 В AC | ист. питания 24±4В сеть 220 В, 50 Гц |
| Нагрузочная способность реле: МДУ-1 прот.R3 МДУ-1C прот.R3 | 24 В DC, 2 А или 230 В AC, 0,25 А 24 В DC, 5 А или 230 В AC, 5 А |
| Ток, протекающий по цепям контроля, не более | 1,5 мА |
| Длина соединений до кнопок управления, не более | 30 м |
| Габаритные размеры модуля, не более | 108×170×42 мм |
| Масса, не более | 210 г |
| Рабочий диапазон температур | от -25 до +60°С |
| Средний срок службы, не менее | 10 лет |
Модуль предназначен для управления следующими типами приводов клапана:
- реверсивный электромеханический привод;
- электромеханический привод с возвратной пружиной;
- электромагнитный привод с ручным возвратом заслонки в нормальное положение.
Модуль управления клапаном дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока или 230 В переменного тока. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля. МДУ-1 прот.R3 отличается от МДУ-1С прот.R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны.
МДУ-1 прот.R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке.
Модуль управления клапаном дымоудаления обеспечивает:
- подключение всех основных типов приводов, используемых с клапанами дымоудаления;
- подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки);
- передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода;
- управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
- контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода; контроль на обрыв и КЗ цепей внешних кнопок ручного управления;
- светодиодную индикацию режимов работы, положения заслонки, наличия связи с прибором.
Возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР».
Модуль управления клапаном МДУ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
