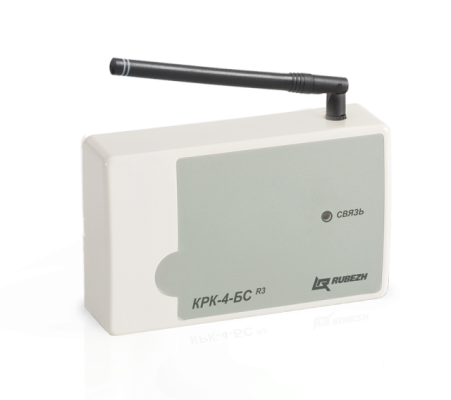

КРК-4-БС ПРОТ.R3 и КРК-30-АЛС (прежнее наименование МРК-30-АЛС) прот.R3 — модули радиоканальные предназначены для организации радиоканального удлинения адресной линии связи приборов Рубеж-2ОП прот.R3.
Характеристики КРК-4-БС ПРОТ.R3, КРК-30-АЛС прот.R3
Характеристика | КРК-4-БС прот.R3 | КРК-30-АЛС прот.R3 |
Питание | от 9 до 24 В | от 9 до 24 В |
Ток потребления при питании 12 В | не более 40 мА | не более 80 мА |
Количество выходов для подключения: адресной линии связи ANTENNA USB | 2 1 1 | 1 1 1 |
Дальность связи в прямой видимости | не более 400 м | не более 400 м |
Рабочая частота | 868 МГц | 868 МГц |
Мощность излучения | не более 10 мВт | не более 10 мВт |
Количество каналов связи | 15 | 15 |
Количество поддерживаемых ведомых модулей | 4 | — |
Габаритные размеры модуля | 83,5х125х37 мм | 125х78х37 мм |
Масса | не более 200 г | не более 200 г |
Степень защиты | IP 20 | IP 20 |
Рабочий диапазон температур | от -25 до +55 °С | от -25 до +55 °С |
Средний срок службы | не менее 10 лет | не менее 10 лет |
КРК-4-БС ПРОТ.R3 и КРК-30-АЛС прот.R3 работают под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3.
Модули радиоканальные КРК-4-БС ПРОТ.R3 и КРК-30-АЛС прот.R3 обеспечивают:
- постоянный двусторонний обмен между сегментами АЛС, а также адресными устройствами с приемно-контрольным прибором;
- передачу на приемно-контрольный прибор сообщений о пожаре, неисправности, тестах от адресных устройств, расположенных на удлиненной части АЛС;
- доступ к настройкам и параметрам адресных устройств на удлиненной части АЛС;
- светодиодную индикацию наличия связи с приемно-контрольным прибором, а также между модулями.
КРК-4-БС прот.R3 выступает в роли ведущего модуля (master). Он подключается в АЛС прибора Рубеж-2ОП прот.R3. Ведомый модуль (slave) КРК-30-АЛС прот.R3 подключается к ведущему посредством радиоканала и не имеет проводного подключения в АЛС прибора.
Ведущий модуль КРК-4-БС ПРОТ.R3 позволяет подключить к себе по радиоканалу до четырех ведомых модулей КРК-30-АЛС прот.R3.
Ведомый модуль КРК-30-АЛС прот.R3 имеет выход адресной линии связи, на которую может быть подключено до 30 адресных устройств протокола R3, таких как пожарные извещатели ИП 212-64 прот. R3, ИП 212/101-64-PR прот.R3, ИП 101-29-PR прот.R3, ИПР 513-11 прот.R3, адресные метки АМ-1 прот.R3, АМ-4 прот.R3, релейные модули РМ-1 прот.R3, РМ-4 прот.R3, РМ-К прот.R3, модули дымоудаления МДУ-1 прот.R3, модули речевого оповещения МРО-2М прот.R3.
