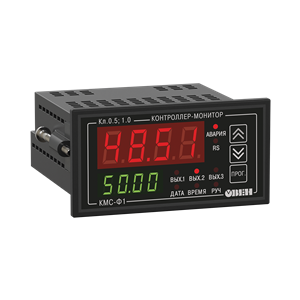

Контроллер-монитор сети КМС-Ф1 позволяет измерять и отображать все важные показатели однофазной электрической сети: действующих значений напряжения и тока, частоты первой гармоники.
Контроллер-монитор сети может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.
Новый прибор позволяет не только вести наблюдения за параметрами электросети, но и оказывать управляющее воздействие. КМС-Ф1 может использоваться для защитного отключения электрооборудования при возникновении аварийных ситуаций, например, если значение измеренного или вычисленного параметра оказалось вне диапазона допустимых значений; при этом загорается соответствующий индикатор на лицевой панели, что позволяет легко идентифицировать аварию.
Основные функции прибора.
- вычисление полной, активной и реактивной мощностей, коэффициента мощности (cos φ), подсчет полной, активной и реактивной энергий,
- отображение результатов измерений и вычислений, даты, времени на встроенных цифровых индикаторах (ЦИ),
- конфигурирование прибора и установка программируемых параметров с помощью встроенной клавиатуры управления или по сети RS-485,
- передача значений измеренных и вычисленных параметров по сети RS-485 по протоколам ОВЕН, Modbus-RTU и Modbus-ASCII,
- взаимодействие с внешним оборудованием через контакты встроенных выходных устройст (ВУ), преобразование значений измеренных и вычисленных параметров в унифицированные аналоговые выходные сигналы тока или напряжения (для ВУ типа И, У);
- возможность ручного управления ВУ;
- индикация аварийной ситуации
- вход прибора имеет канал измерения напряжения и канал измерения тока.
Контроллер-монитор сети КМС-Ф1. Модификации
КМС-Ф1.Щ2.ХХХ
Варианты исполнения Контроллер-монитор сети КМС-Ф1
| КМС-Ф1.Щ2.Р | КМС-Ф1.Щ2.РТИ | |
| КМС-Ф1.Щ2.РИУ | КМС-Ф1.Щ2.РТТ | |
| КМС-Ф1.Щ2.РРК | КМС-Ф1.Щ2.РРИ | |
| КМС-Ф1.Щ2.РРТ | КМС-Ф1.Щ2.РКС | |
| КМС-Ф1.Щ2.УРИ | КМС-Ф1.Щ2.РИИ | |
| КМС-Ф1.Щ2.РКТ | КМС-Ф1.Щ2.Т | |
| КМС-Ф1.Щ2.КСИ | КМС-Ф1.Щ2.И | |
| КМС-Ф1.Щ2.У | КМС-Ф1.Щ2.РТУ | |
| КМС-Ф1.Щ2.РКИ |
