Контактор DILM на токи от 185 до 225 А
- Компактные размеры
- Электромагниты отключения на широкие диапазоны напряжения, оборудованные встроенной цепью подавления бросков тока
- Пониженная мощность в режиме удержания
- Вспомогательные контакты: 2 замыкающих, 2 размыкающих
Контактор DILM на токи от 250 до 500 А
Преимущества исполнения «стандарт»:
- Значительно меньший нагрев внутри КРУ благодаря уменьшению мощности в режиме удержания всего до 4 %
- Длительный срок службы главных контактов благодаря оптимизированному контактному нажатию
- Встроенная цепь подавления бросков тока (супрессор)
- Вспомогательные контакты: 2 замыкающих, 2 размыкающих
- Выгодная цена
Дополнительные преимущества исполнения «комфорт»:
- В цепи управления можно устанавливать менее мощные трансформаторы благодаря уменьшенной мощности срабатывания
- Более широкий, чем у стандартных контакторов, диапазон напряжения, обеспечивающий повышенную надежность при колебаниях напряжения
- Возможность непосредственного управления с ПЛК и с помощью реле напряжения без источника питания (датчики, концевые выключатели и т.п.)
Контактор DIL M на ток более 580 A. Вакуумные контакторы обладают существенными преимуществами по сравнению с воздушными:
- Вакуумная дугогасительная камера не требует обслуживания в течение всего срока службы
- Электрическая износостойкость выше, чем у воздушных контакторов
- Повышенная плотность монтажа и уменьшенное засорение пространства шкаф благодаря отсутствию открытых дуг, и следовательно, засорения продуктами горения и расплава
- Компактные габаритные размеры
Варианты исполнения
Контактор DILM — винтовые зажимы
| Ток | Контакты | Контакты | Артикул | Артикул |
| А | Н/О | Н/З | Управление переменным током | Управление постоянным током |
| 7 | 1Н/О | — | DILM7-10(230V50HZ) | 276550 | DILM7-10(24VDC) | 276565 |
| 7 | — | 1Н/З | DILM7-01(230V50HZ) | 276585 | DILM7-01(24VDC) | 276600 |
| 9 | 1Н/О | — | DILM9-10(230V50HZ) | 276690 | DILM9-10(24VDC) | 276705 |
| 9 | — | 1Н/З | DILM9-01(230V50HZ) | 276725 | DILM9-01(24VDC) | 276740 |

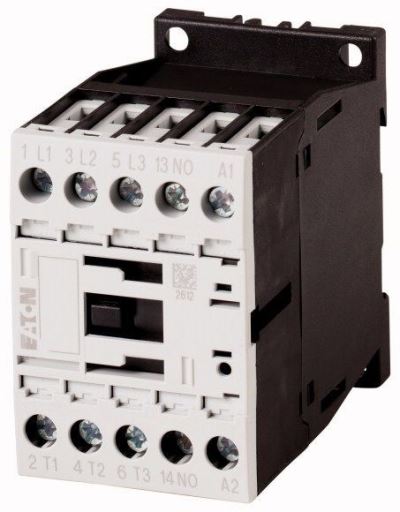

| 12 | 1Н/О | — | DILM12-10(230V50HZ) | 276830 | DILM12-10(24VDC) | 276845 |
| 12 | — | 1Н/З | DILM12-01(230V50HZ) | 276865 | DILM12-01(24VDC) | 276880 |
| 15,5 | 1Н/О | — | DILM15-10(230V50HZ) | 290058 | DILM15-10(24VDC) | 290073 |
| 15,5 | — | 1Н/З | DILM15-01(230V50HZ) | 290093 | DILM15-01(24VDC) | 290108 |
| 18 | 1Н/О | — | DILM17-10(230V50HZ) | 277004 | DILM17-10(RDC24) | 277018 |
| 18 | — | 1Н/З | DILM17-01(230V50HZ) | 277036 | DILM17-01(RDC24) | 277050 |
| 25 | 1Н/О | — | DILM25-10(230V50HZ) | 277132 | DILM25-10(RDC24) | 277146 |
| 25 | — | 1Н/З | DILM25-01(230V50HZ) | 277164 | DILM25-01(RDC24) | 277178 |
| 32 | 1Н/О | — | DILM32-10(230V50HZ) | 277260 | DILM32-10(RDC24) | 277274 |
| 32 | — | 1Н/З | DILM32-01(230V50HZ) | 277292 | DILM32-01(RDC24) | 277306 |
| 38 | 1Н/О | — | DILM38-10(230V50HZ) | 112428 | DILM38-10(RDC24) | 112442 |
| 38 | — | 1Н/З | DILM38-01(230V50HZ) | 112456 | DILM38-01(RDC24) | 112470 |
| 40 | — | — | DILM40(230V50HZ) | 277766 | DILM40(RDC24) | 277780 |
| 50 | — | — | DILM50(230V50HZ) | 277830 | DILM50(RDC24) | 277844 |
| 65 | — | — | DILM65(230V50HZ) | 277894 | DILM65(RDC24) | 277908 |
| 72 | — | — | DILM72(230V50HZ) | 107670 | DILM72(RDC24) | 107671 |
| 80 | — | — | DILM80(230V50HZ) | 239402 | DILM80(RDC24) | 239416 |
| 95 | — | — | DILM95(230V50HZ) | 239480 | DILM95(RDC24) | 239510 |
| 115 | — | — | DILM115(RAC240) | 239548 | DILM115(RDC24) | 239555 |
| 150 | — | — | DILM150(RAC240) | 239588 | DILM150(RDC24) | 239591 |
| 170 | — | — | DILM170(RAC240) | 107013 | DILM170(RDC24) | 107016 |
Контактор DILM — пружинные зажимы
| Ток | Контакты | Контакты | Артикул | Артикул |
| А | Н/О | Н/З | Управление переменным током | Управление постоянным током |
| 7 | 1Н/О | — | DILMC7-10(230V50HZ) | 277389 | DILMC7-10(24VDC) | 277404 |
| 7 | — | 1Н/З | DILMC7-01(230V50HZ) | 277421 | DILMC7-01(24VDC) | 277436 |
| 9 | 1Н/О | — | DILMC9-10(230V50HZ) | 277453 | DILMC9-10(24VDC) | 277468 |
| 9 | — | 1Н/З | DILMC9-01(230V50HZ) | 277485 | DILMC9-01(24VDC) | 277500 |
| 12 | 1Н/О | — | DILMC12-10(230V50HZ) | 277517 | DILMC12-10(24VDC) | 277532 |
| 12 | — | 1Н/З | DILMC12-01(230V50HZ) | 277549 | DILMC12-01(24VDC) | 277564 |
| 17 | 1Н/О | — | DILMC17-10(230V50HZ) | 277581 | DILMC17-10(RDC24) | 277595 |
| 17 | — | 1Н/З | DILMC17-01(230V50HZ) | 277611 | DILMC17-01(RDC24) | 277625 |
| 25 | 1Н/О | — | DILMC25-10(230V50HZ) | 277641 | DILMC25-10(RDC24) | 277655 |
| 25 | — | 1Н/З | DILMC25-01(230V50HZ) | 277671 | DILMC25-01(RDC24) | 277685 |
| 32 | 1Н/О | — | DILMC32-10(230V50HZ) | 277701 | DILMC32-10(RDC24) | 277715 |
| 32 | — | 1Н/З | DILMC32-01(230V50HZ) | 277731 | DILMC32-01(RDC24) | 277745 |
| 40 | — | — | DILMC40(230V50HZ) | 277965 | DILMC40(RDC24) | 277979 |
| 50 | — | — | DILMC50(230V50HZ) | 277995 | DILMC50(RDC24) | 278009 |
| 65 | — | — | DILMC65(230V50HZ) | 278025 | DILMC65(RDC24) | 278039 |
| 80 | — | — | DILMC80(230V50HZ) | 239618 | DILMC80(RDC24) | 239652 |
| 95 | — | — | DILMC95(230V50HZ) | 239685 | DILMC95(RDC24) | 239715 |
| 115 | — | — | DILMC115(RAC240) | 239736 | DILMC115(RDC24) | 239741 |
| 150 | — | — | DILMC150(RAC240) | 239751 | DILMC150(RDC24) | 239765 |
Контактор DILM — винтовые зажимы
| Ток | Контакты | Контакты | Артикул | Артикул |
| А | Н/О | Н/З | Управление переменным током | Управление постоянным током |
| 7 | 2Н/О | 1Н/З | DILM7-21(230V50HZ) | 276620 | DILM7-10(24VDC) | 276635 |
| 7 | 3Н/О | 2Н/З | DILM7-32(230V50HZ) | 276655 | DILM7-01(24VDC) | 276670 |
| 7 | 2Н/О | 2Н/З | DILM7-22(230V50HZ) | 106360 | DILM7-01(24VDC) | 106367 |
| 9 | 2Н/О | 1Н/З | DILM9-21(230V50HZ) | 276760 | DILM9-10(24VDC) | 276775 |
| 9 | 2Н/О | 2Н/З | DILM9-22(230V50HZ) | 106361 | DILM9-01(24VDC) | 106368 |
| 9 | 3Н/О | 2Н/З | DILM9-32(230V50HZ) | 276795 | DILM9-01(24VDC) | 276810 |
| 12 | 2Н/О | 1Н/З | DILM12-21(230V50HZ) | 276900 | DILM12-10(24VDC) | 276915 |
| 12 | 2Н/О | 2Н/З | DILM12-22(230V50HZ) | 106362 | DILM12-01(24VDC) | 106369 |
| 12 | 3Н/О | 2Н/З | DILM12-32(230V50HZ) | 276935 | DILM12-01(24VDC) | 276950 |
| 15,5 | 2Н/О | 2Н/З | DILM15-22(230V50HZ) | 106363 | DILM15-10(24VDC) | 106370 |
| 18 | 2Н/О | 1Н/З | DILM17-21(230V50HZ) | 277068 | DILM17-10(RDC24) | 276082 |
| 18 | 2Н/О | 2Н/З | DILM17-22(230V50HZ) | 106364 | DILM17-01(RDC24) | 106371 |
| 18 | 3Н/О | 2Н/З | DILM17-32(230V50HZ) | 277100 | DILM17-01(RDC24) | 277114 |
| 25 | 2Н/О | 1Н/З | DILM25-21(230V50HZ) | 277196 | DILM25-10(RDC24) | 277210 |
| 25 | 2Н/О | 2Н/З | DILM25-22(230V50HZ) | 106365 | DILM25-01(RDC24) | 106372 |
| 25 | 3Н/О | 2Н/З | DILM25-32(230V50HZ) | 277228 | DILM25-01(RDC24) | 277242 |
| 32 | 2Н/О | 1Н/З | DILM32-21(230V50HZ) | 277324 | DILM32-10(RDC24) | 277338 |
| 32 | 2Н/О | 2Н/З | DILM32-22(230V50HZ) | 106366 | DILM32-01(RDC24) | 106373 |
| 32 | 3Н/О | 2Н/З | DILM32-32(230V50HZ) | 277356 | DILM32-01(RDC24) | 277370 |
| 40 | 2Н/О | 2Н/З | DILM40-22(230V50HZ) | 277798 | DILM40(RDC24) | 277812 |
| 50 | 2Н/О | 2Н/З | DILM50-22(230V50HZ) | 277862 | DILM50(RDC24) | 277876 |
| 65 | 2Н/О | 2Н/З | DILM65-22(230V50HZ) | 277926 | DILM65(RDC24) | 277940 |
| 80 | 2Н/О | 2Н/З | DILM80-22(230V50HZ) | 239449 | DILM80(RDC24) | 239463 |
| 95 | 2Н/О | 2Н/З | DILM95-22(230V50HZ) | 239527 | DILM95(RDC24) | 239541 |
| 115 | 2Н/О | 2Н/З | DILM115-22(RAC240) | 239578 | DILM115(RDC24) | 239581 |
| 150 | 2Н/О | 2Н/З | DILM150-22(RAC240) | 239598 | DILM150(RDC24) | 239601 |
