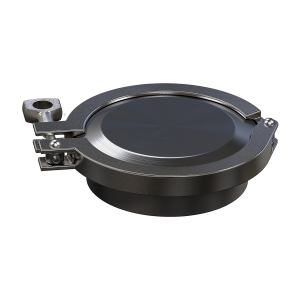

Комплект CLAMP — соединение CLAMP (КЛАМП) — это быстроразъёмное соединение (БРС), обеспечивающее быстрый и удобный монтаж элементов трубопроводной арматуры при давление до 10 бар.
Одним из самым главным преимуществом CLAMP соединений, или как его ещё называют Tri-Clamp, является отсутствие выступающих контуров в его внутренней части, это позволяет избежать застойный зон, скопления в них продукта и последующих за этим процессов “прокисания”.
Комплект CLAMP предназначен в качестве ответной части для датчика ПДУ-И и ПДУ-RS с аналогичным соединением.
Все детали изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM.
Технические характеристики Комплект CLAMP
- Материал уплотнения – EPDM.
- Температура среды: от 0 до 100 °С.
- Условное давление Pу – 1,0 МПа.
- Материал патрубка под сварку, зажимного хомута, заглушки – сталь AISI 304.
Габаритные чертежи
| Обозначение | d1 | d2 | d3 | d4 |
| КОМПЛЕКТ СLАМР DN65 DIN32676 | 66 | 70 | 91 | 83,5 |
| КОМПЛЕКТ СLАМР DN80 DIN32676 | 81 | 85 | 106 | 97 |
| КОМПЛЕКТ СLАМР DN100 DIN32676 | 100 | 104 | 119 | 110 |
Модификации
Варианты исполнения Комплект CLAMP
| КОМПЛЕКТ СLАМР DN65 DIN32676 Монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN65. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение. |
| КОМПЛЕКТ СLАМР DN80 DIN32676 Монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN80. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение. |
| КОМПЛЕКТ СLАМР DN100 DIN32676 Монтажный комплект для датчика ПДУ-И с присоединением CLAMP для номинального диаметра штуцера DN100. В комплект входит: патрубок (штуцер) под сварку, зажимной хомут, заглушка, уплотнение. |
