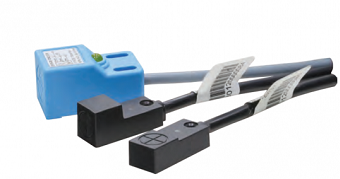

KIPPRIBOR серии LK индуктивные бесконтактные выключатели — это датчики, выполненные в пластиковом компактном корпусе, предназначенном для установки на плоскость. Датчики LK реагируют на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть датчиков KIPPRIBOR серии LK может быть расположена в торцевой (модификации LK) или верхней (модификации LKF) части корпуса. Номинальное расстояние срабатывания (Sn) датчиков LK зависит от модификации и может составлять 2, 2,5, 4, 12 мм.
К основным особенностям индуктивных датчиков серии LK можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LK для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LK достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами. Еще одной отличительной особенностью индуктивных датчиков KIPPRIBOR серии LK является возможность их установки на плоскость компактный размер корпуса. Это позволяет использовать датчики серии LK в условиях ограниченного пространства, а также в случаях, если применение датчиков цилиндрической формы не представляется возможным.
Технические характеристики KIPPRIBOR серии LK
| Параметр | Значение параметра | Значение параметра | Значение параметра |
| Ширина корпуса 8 мм | Ширина корпуса 10 мм | Ширина корпуса 18 мм | |
| Напряжение питания | 10…30 VDC | 10…30 VDC | 10…30 VDC 10…60 VDC |
| Номинальный ток нагрузки | <10 мА | <10 мА | <10 мА |
| Масимальный ток нагрузки | ≤ 100 мА | ≤ 100 мА | ≤ 200 мА |
| Ток утечки | ≤ 0,01 мА | ≤ 0,01 мА | ≤ 0,01 мА |
| Падение напряжения | ≤ 1,5 В | ≤ 1,5 В | ≤ 1,5 В |
| Защита от перегрузки | да | да | да |
| Точка срабатывания защиты | 120 мА | 120 мА | 220 мА |
| Защита от переполюсовки | да | да | да |
| Защита от короткого замыкания | да | да | да |
| Гистерезис переключения | ≤ 15 % Sr(1) | ≤ 15 % Sr(1) | ≤ 15 % Sr(1) |
| Точность повторения | ≤ 1 % Sr(1) | ≤ 1 % Sr(1) | ≤ 1 % Sr(1) |
| Индикация срабатывания | Светодиод | Светодиод | Светодиод |
| Материал корпуса | Поликарбонат | Поликарбонат | ABS пластик |
| Материал активной части | Поликарбонат | Поликарбонат | ABS пластик |
| Температура эксплуатации | -25…+70 °C | -25…+70 °C | -25…+70 °C |
| Температурная погрешность | ≤ 10 % Sr(1) | ≤ 10 % Sr(1) | ≤ 10 % Sr(1) |
| Степень защиты | IP 67 | IP 67 | IP 67 |
| Электрическое подключение | Кабельный вывод, длина 2 м | Кабельный вывод, длина 2 м | Кабельный вывод, длина 2 м |
(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенной температуре и условиях монтажа.
Модификации
Варианты исполнения
| LK18M-35.4N1.U1.K | LK08M-23.2,5P1.U1.K |
| LK18M-35.12P1.U1.K | LK08M-23.2,5N2.U1.K |
| LK18M-35.4N2.U1.K | LK18M-35.12D1.U4.K |
| LK08M-23.2,5N1.U1.K | LK18M-35.12N1.U1.K |
