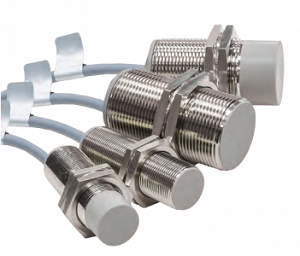

KIPPRIBOR серии LA индуктивные бесконтактные выключатели – это датчики, выполненные в цилиндрическом корпусе, реагирующие на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть индуктивного датчика KIPPRIBOR серии LA расположена с торца и защищена пластиковым колпачком. Номинальное расстояние срабатывания (Sn) датчиков LA зависит от модификации и может составлять 2, 4, 5, 8, 10, 15 мм.
К основным особенностям индуктивных датчиков серии LA можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LA для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LA достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами.
Наиболее широко индуктивные выключатели используются как альтернатива механическим концевым выключателям. Отсутствие трущихся и подвижных деталей в датчиках KIPPRIBOR серии LA, а также их способность бесконтактно реагировать на объект, увеличивает ресурс работы отдельных узлов и повышает степень надежности оборудования.
Технические характеристики KIPPRIBOR серии LA
| Параметр | Значение параметра | Значение параметра | Значение параметра | Значение параметра | Значение параметра | Значение параметра | Значение параметра |
| М08 | М12 | М12 | М18 | М18 | М30 | М30 | |
| DC | DC | AC | DC | AC | DC | AC | |
| Напряжение питания | 10…30 VDC | 10…30 VDC; 10…60 VDC; | 20…250 VAC | 10…30 VDC; 10…60 VDC; | 20…250 VAC | 10…30 VDC; 10…60 VDC; | 20…250 VAC |
| Номинальный ток нагрузки | ≤ 200 мА | ≤ 200 мА | ≤ 400 мА | ≤ 200 мА | ≤ 400 мА | ≤ 200 мА | ≤ 400 мА |
| Минимальный ток нагрузки | — | — | ≥ 5 мА | — | ≥ 5 мА | — | ≥ 5 мА |
| Ток утечки | ≤ 0,01 мА | ≤ 0,01 мА | ≤ 1,8 мА | ≤ 0,01 мА | ≤ 1,8 мА | ≤ 0,01 мА | ≤ 1,8 мА |
| Падение напряжения | ≤ 2 В | ≤ 1,5 В | ≤ 8 В | ≤ 1,5 В | ≤ 8 В | ≤ 1,5 В | ≤ 8 В |
| Защита от перегрузки | да | да | нет | да | нет | да | нет |
| Точка срабатывания защиты | 220 мА | 220 мА | — | 220 мА | — | 220 мА | — |
| Защита от переполюсовки | да | да | — | да | — | да | — |
| Защита от короткого замыкания | нет | нет | нет | нет | нет | нет | нет |
| Гистерезис переключения | ≤ 15 % Sr(1) | ≤ 15 % Sr(1) | ≤ 15 % Sr(1) | ≤ 15 % Sr(1) | ≤ 15 % Sr(1) | ≤ 15 % Sr(1) | ≤ 15 % Sr(1) |
| Точность повторения | ≤ 1 % Sr(1) | ≤ 1 % Sr(1) | ≤ 1 % Sr(1) | ≤ 1 % Sr(1) | ≤ 1 % Sr(1) | ≤ 1 % Sr(1) | ≤ 1 % Sr(1) |
| Индикация срабатывания | Светодиод | Светодиод | Светодиод | Светодиод | Светодиод | Светодиод | Светодиод |
| Материал корпуса | Никелированная латунь | Никелированная латунь | Никелированная латунь | Никелированная латунь | Никелированная латунь | Никелированная латунь | Никелированная латунь |
| Материал активной части | Ударопрочный конструкционный пластик | Ударопрочный конструкционный пластик | Ударопрочный конструкционный пластик | Ударопрочный конструкционный пластик | Ударопрочный конструкционный пластик | Ударопрочный конструкционный пластик | Ударопрочный конструкционный пластик |
| Температура эксплуатации | -25…+70 °C | -25…+70 °C | -25…+70 °C | -25…+70 °C | -25…+70 °C | -25…+70 °C | -25…+70 °C |
| Температурная погрешность | ≤ 10 % Sr(1) | ≤ 10 % Sr(1) | ≤ 10 % Sr(1) | ≤ 10 % Sr(1) | ≤ 10 % Sr(1) | ≤ 10 % Sr(1) | ≤ 10 % Sr(1) |
| Степень защиты | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 |
| Электрическое подключение | Кабельный вывод, длина 2 м | Кабельный вывод, длина 2 м | Кабельный вывод, длина 2 м | Кабельный вывод, длина 2 м | Кабельный вывод, длина 2 м | Кабельный вывод, длина 2 м | Кабельный вывод, длина 2 м |
(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенной температуре и условиях монтажа.
Модификации
Варианты исполнения KIPPRIBOR серии LA
| LA12M-50.4N4.U1.K | LA18M-55.8N2.U1.K | LA18M-55.8P1.U1.K |
| LA12-50.2N1.U1.K | LA30-80.10A1.U7.K | LA08-45.1N2.U1.K |
| LA12M-50.4P1.U1.K | LA18-55.5D1.U4.K | LA18-55.5A1.U7.K |
| LA12M-50.4P4.U1.K | LA12-50.2P2.U1.K | LA12-60.2A1.U7.K |
| LA18-55.5P1.U1.K | LA30M-55.15N2.U1.K | LA12-50.2D2.U4.K |
| LA12M-50.4N1.U1.K | LA12-60.2A2.U7.K | LA30-55.10P4.U1.K |
| LA12-50.2P1.U1.K | LA18-55.5N4.U1.K | LA12-50.2N2.U1.K |
| LA30-55.10P1.U1.K | LA18M-55.8N4.U1.K | LA18-55.5P2.U1.K |
| LA18-55.5P4.U1.K | LA30M-80.15A2.U7.K | LA08M-45.2P1.U1.K |
| LA30-55.10N1.U1.K | LA12-50.2D1.U4.K | LA18M-55.8A1.U7.K |
| LA30-80.10A2.U7.K | LA18M-55.8D1.U4.K | LA12M-60.4A2.U7.K |
| LA30M-55.15D2.U4.K | LA12M-50.4P2.U1.K | LA30M-80.15A1.U7.K |
| LA18M-55.8A2.U7.K | LA30M-55.15D1.U4.K | LA18-55.5N1.U1.K |
| LA18-55.5N2.U1.K | LA30-55.10N4.U1.K | LA12-50.2N4.U1.K |
| LA18M-55.8P4.U1.K | LA08-45.1P1.U1.K | LA30M-55.15N1.U1.K |
| LA30M-55.15P1.U1.K | LA18M-55.8D2.U4.K | LA18M-55.8P2.U1.K |
| LA12-50.2P4.U1.K | LA12M-50.4D1.U4.K | LA18-55.5A2.U7.K |
| LA08M-45.2N1.U1.K | LA12M-50.4D2.U4.K | LA30-55.10D1.U4.K |
| LA12M-60.4A1.U7.K | LA30M-55.15N4.U1.K | LA18M-55.8N1.U1.K |
| LA30-55.10N2.U1.K | LA30-55.10D2.U4.K | LA30M-55.15P4.U1.K |
