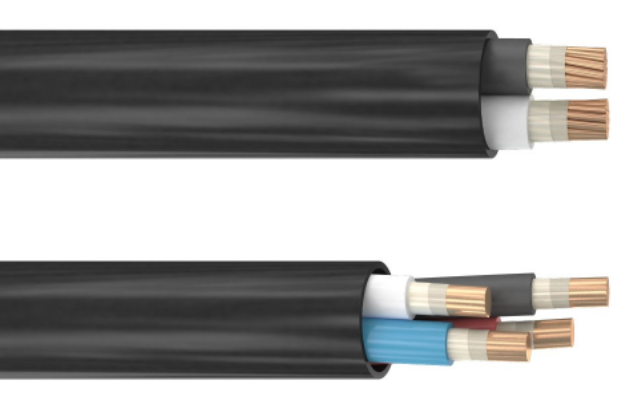

Кабель ВРГ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.
Элементы конструкции:
- Медная многопроволочная токопроводящая жила (класс 2)
сечением 1,0-240 кв.мм; - Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э
для кабелей сечением 6 кв.мм и выше; - Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
маркировка жил:
• цифровая: 1, 2, 3, 4, жила заземления — 0, нулевая жила — без цифрового
обозначения,
• цветовая: 1 — белая или жёлтая, 2 — синяя или зелёная, 3 — красная или малиновая, 4 — коричневая или чёрная, жила заземления — зелёно-жёлтая,
нулевая жила — любого цвета; - Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
- Оболочка из ПВХ пластиката марки О-40.
Область применения:
Кабели применяются для прокладки в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам. Кабели в тропическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.
Характеристики Кабель ВРГ
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 36 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.0 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 0.66 |
| Номинальное постоянное напряжение [кВ] | 1.0 |
| Радиус изгиба многожильных кабелей, не менее [наружных диаметров] | 7.5 |
| Радиус изгиба одножильных кабелей, не менее [наружных диаметров] | 10 |
| Строительная длина, не менее [м] | 125 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 200 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 50 |
Маркоразмеры. Кабель ВРГ
Кабель ВРГ 1х1,0
Кабель ВРГ 1х1,5
Кабель ВРГ 1х2,5
Кабель ВРГ 1х4,0
Кабель ВРГ 1х6,0
Кабель ВРГ 1х10
Кабель ВРГ 1х16
Кабель ВРГ 1х25
Кабель ВРГ 1х35
Кабель ВРГ 1х50
Кабель ВРГ 1х70
Кабель ВРГ 1х95
Кабель ВРГ 1х120
Кабель ВРГ 1х150
Кабель ВРГ 1х185
Кабель ВРГ 1х240
Кабель ВРГ 2х1,0
Кабель ВРГ 2х1,0+1х1,0
Кабель ВРГ 2х1,5
Кабель ВРГ 2х1,5+1х1,0
Кабель ВРГ 2х2,5
Кабель ВРГ 2х2,5+1х1,5
Кабель ВРГ 2х4,0
Кабель ВРГ 2х4,0+1х2,5
Кабель ВРГ 2х6,0
Кабель ВРГ 2х6,0+1х2,5
Кабель ВРГ 2х6,0+1х4,0
Кабель ВРГ 2х10
Кабель ВРГ 2х10+1х4,0
Кабель ВРГ 2х10+1х6,0
Кабель ВРГ 2х16
Кабель ВРГ 2х16+1х6,0
Кабель ВРГ 2х16+1х10
Кабель ВРГ 2х25
Кабель ВРГ 2х25+1х10
Кабель ВРГ 2х25+1х16
Кабель ВРГ 2х35
Кабель ВРГ 2х35+1х16
Кабель ВРГ 2х35+1х25
Кабель ВРГ 2х50
Кабель ВРГ 2х50+1х16
Кабель ВРГ 2х50+1х25
Кабель ВРГ 2х50+1х35
Кабель ВРГ 2х70
Кабель ВРГ 2х70+1х25
Кабель ВРГ 2х70+1х35
Кабель ВРГ 2х70+1х50
Кабель ВРГ 2х95
Кабель ВРГ 2х95+1х35
Кабель ВРГ 2х95+1х50
Кабель ВРГ 2х95+1х70
Кабель ВРГ 2х120
Кабель ВРГ 2х120+1х35
Кабель ВРГ 2х120+1х70
Кабель ВРГ 2х150
Кабель ВРГ 2х150+1х50
Кабель ВРГ 2х150+1х70
Кабель ВРГ 2х150+1х95
Кабель ВРГ 2х185
Кабель ВРГ 2х185+1х50
Кабель ВРГ 2х185+1х95
Кабель ВРГ 2х240
Кабель ВРГ 2х240+1х70
Кабель ВРГ 2х240+1х120
Кабель ВРГ 3х1,0
Кабель ВРГ 3х1,0+1х1,0
Кабель ВРГ 3х1,5
Кабель ВРГ 3х1,5+1х1,0
Кабель ВРГ 3х2,5
Кабель ВРГ 3х2,5+1х1,5
Кабель ВРГ 3х4,0
Кабель ВРГ 3х4,0+1х2,5
Кабель ВРГ 3х6,0
Кабель ВРГ 3х6,0+1х2,5
Кабель ВРГ 3х6,0+1х4,0
Кабель ВРГ 3х10
Кабель ВРГ 3х10+1х4,0
Кабель ВРГ 3х10+1х6,0
Кабель ВРГ 3х16
Кабель ВРГ 3х16+1х6,0
Кабель ВРГ 3х16+1х10
Кабель ВРГ 3х25
Кабель ВРГ 3х25+1х10
Кабель ВРГ 3х25+1х16
Кабель ВРГ 3х35
Кабель ВРГ 3х35+1х16
Кабель ВРГ 3х35+1х25
Кабель ВРГ 3х50
Кабель ВРГ 3х50+1х16
Кабель ВРГ 3х50+1х25
Кабель ВРГ 3х50+1х35
Кабель ВРГ 3х70
Кабель ВРГ 3х70+1х25
Кабель ВРГ 3х70+1х35
Кабель ВРГ 3х70+1х50
Кабель ВРГ 3х95
Кабель ВРГ 3х95+1х35
Кабель ВРГ 3х95+1х50
Кабель ВРГ 3х95+1х70
Кабель ВРГ 3х120
Кабель ВРГ 3х120+1х35
Кабель ВРГ 3х120+1х70
Кабель ВРГ 3х150
Кабель ВРГ 3х150+1х50
Кабель ВРГ 3х150+1х70
Кабель ВРГ 3х150+1х95
Кабель ВРГ 3х185
Кабель ВРГ 3х185+1х50
Кабель ВРГ 3х185+1х95
Кабель ВРГ 3х240
Кабель ВРГ 3х240+1х70
Кабель ВРГ 3х240+1х120
Кабель ВРГ 4х1,0
Кабель ВРГ 4х1,5
Кабель ВРГ 4х2,5
Кабель ВРГ 4х4,0
Кабель ВРГ 4х6,0
Кабель ВРГ 4х10
Кабель ВРГ 4х16
Кабель ВРГ 4х25
Кабель ВРГ 4х35
Кабель ВРГ 4х50
Кабель ВРГ 4х70
Кабель ВРГ 4х95
Кабель ВРГ 4х120
Кабель ВРГ 4х150
Кабель ВРГ 4х185
Кабель ВРГ 4х240
