Кабель ВБВ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц.

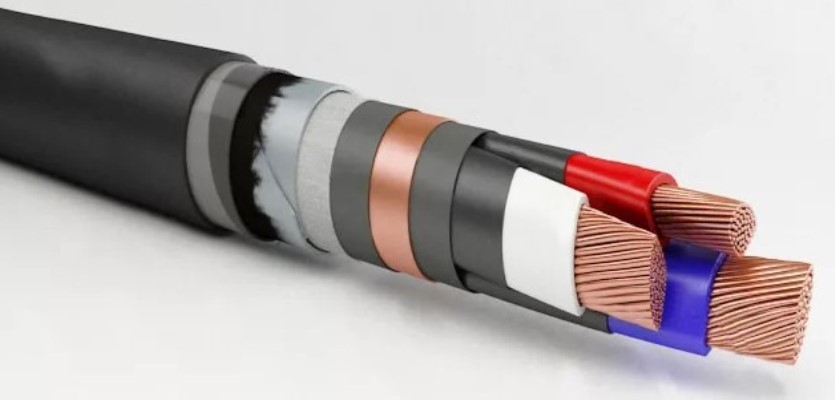

Элементы конструкции:
1. Медная токопроводящая жила:
- однопроволочная (класс 1) сечением 1,5-50 мм2 – «ож»,
- многопроволочная (класс 2) сечением 50-240 мм2;
2. Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
- цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3, 4, 0;
3. Поясная изоляция из ПВХ лент;
4. Броня из двух стальных или стальных оцинкованных лент;
5. Шланг из ПВХ пластиката.
Область применения:
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:
- в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.
Характеристики. Кабель ВБВ
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 60 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1 |
| Радиус изгиба кабелей [наружных диаметров] | 7.5 |
| Сопротивление изоляции при температуре +70° С, не менее [МОм х км] | 0.005 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 160 |
Маркоразмеры. Кабель ВБВ
Кабель ВБВ 2х1,5
Кабель ВБВ 2х2,5
Кабель ВБВ 2х4,0
Кабель ВБВ 2х6,0
Кабель ВБВ 2х10
Кабель ВБВ 2х16
Кабель ВБВ 2х25
Кабель ВБВ 2х35
Кабель ВБВ 2х50
Кабель ВБВ 3х1,5
Кабель ВБВ 3х2,5
Кабель ВБВ 3х2,5+1х1,5
Кабель ВБВ 3х4,0
Кабель ВБВ 3х4,0+1х2,5
Кабель ВБВ 3х6,0
Кабель ВБВ 3х6,0+1х4,0
Кабель ВБВ 3х10
Кабель ВБВ 3х10+1х6,0
Кабель ВБВ 3х16
Кабель ВБВ 3х16+1х10
Кабель ВБВ 3х25
Кабель ВБВ 3х25+1х16
Кабель ВБВ 3х35
Кабель ВБВ 3х35+1х16
Кабель ВБВ 3х50
Кабель ВБВ 3х50+1х25
Кабель ВБВ 4х1,5
Кабель ВБВ 4х2,5
Кабель ВБВ 4х4,0
Кабель ВБВ 4х6,0
Кабель ВБВ 4х10
Кабель ВБВ 4х16
Кабель ВБВ 4х25
Кабель ВБВ 4х35
Кабель ВБВ 4х50
Кабель ВБВ 2х1,5 — 1кВ
Кабель ВБВ 2х2,5 — 1кВ
Кабель ВБВ 2х4,0 — 1кВ
Кабель ВБВ 2х6,0 — 1кВ
Кабель ВБВ 2х10 — 1кВ
Кабель ВБВ 2х16 — 1кВ
Кабель ВБВ 2х25 — 1кВ
Кабель ВБВ 2х35 — 1кВ
Кабель ВБВ 2х50 — 1кВ
Кабель ВБВ 2х70 — 1кВ
Кабель ВБВ 2х95 — 1кВ
Кабель ВБВ 2х120 — 1кВ
Кабель ВБВ 2х150 — 1кВ
Кабель ВБВ 2х185 — 1кВ
Кабель ВБВ 2х240 — 1кВ
Кабель ВБВ 3х1,5 — 1кВ
Кабель ВБВ 3х2,5 — 1кВ
Кабель ВБВ 3х2,5+1х1,5 — 1кВ
Кабель ВБВ 3х4,0 — 1кВ
Кабель ВБВ 3х4,0+1х2,5 — 1кВ
Кабель ВБВ 3х6,0 — 1кВ
Кабель ВБВ 3х6,0+1х4,0 — 1кВ
Кабель ВБВ 3х10 — 1кВ
Кабель ВБВ 3х10+1х6,0 — 1кВ
Кабель ВБВ 3х16 — 1кВ
Кабель ВБВ 3х16+1х10 — 1кВ
Кабель ВБВ 3х25 — 1кВ
Кабель ВБВ 3х25+1х16 — 1кВ
Кабель ВБВ 3х35 — 1кВ
Кабель ВБВ 3х35+1х16 — 1кВ
Кабель ВБВ 3х50 — 1кВ
Кабель ВБВ 3х50+1х25 — 1кВ
Кабель ВБВ 3х70 — 1кВ
Кабель ВБВ 3х70+1х35 — 1кВ
Кабель ВБВ 3х95 — 1кВ
Кабель ВБВ 3х95+1х50 — 1кВ
Кабель ВБВ 3х120 — 1кВ
Кабель ВБВ 3х120+1х70 — 1кВ
Кабель ВБВ 3х150 — 1кВ
Кабель ВБВ 3х150+1х70 — 1кВ
Кабель ВБВ 3х185 — 1кВ
Кабель ВБВ 3х185+1х95 — 1кВ
Кабель ВБВ 3х240 — 1кВ
Кабель ВБВ 3х240+1х120 — 1кВ
Кабель ВБВ 4х1,5 — 1кВ
Кабель ВБВ 4х2,5 — 1кВ
Кабель ВБВ 4х4,0 — 1кВ
Кабель ВБВ 4х6,0 — 1кВ
Кабель ВБВ 4х10 — 1кВ
Кабель ВБВ 4х16 — 1кВ
Кабель ВБВ 4х25 — 1кВ
Кабель ВБВ 4х35 — 1кВ
Кабель ВБВ 4х50 — 1кВ
Кабель ВБВ 4х70 — 1кВ
Кабель ВБВ 4х95 — 1кВ
Кабель ВБВ 4х120 — 1кВ
Кабель ВБВ 4х150 — 1кВ
Кабель ВБВ 4х185 — 1кВ
Кабель ВБВ 4х240 — 1кВ
