Кабель ВБШвнг(А)-FRLSLTx — силовой огнестойкий кабель, не распространяющие горение, с низким дымо- и газовыделением, низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.

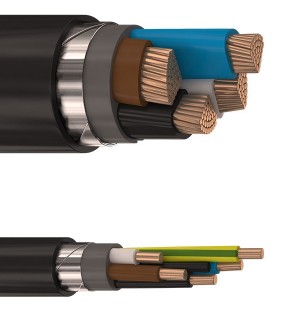

Элементы конструкции:
- Токопроводящая жила, скрученная из медных проволок;
- Термический барьер из слюдосодержащей ленты;
- Изоляция из ПВХ пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения;
- Скрепляющая лента;
- Внутренняя оболочка (для количества жил больше 2);
- Броня из стальных оцинкованных лент;
- Оболочка из ПВХ пластиката пониженной пожарной опасности c низкой токсичностью продуктов горения.
Область применения. Кабель ВБШвнг(А)-FRLSLTx
Силовой огнестойкий кабель, не распространяющие горение, с низким дымо- и газовыделением, низкой токсичностью продуктов горения. Предназначен для передачи и распределения электроэнергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1 кВ включительно.Кабели с индексом LTx при воздействии высоких температур выделяют дым, обладающий меньшей токсичностью и меньшей оптической плотностью (что позволяет снизить опасность при эвакуации людей из горящих помещений).
Характеристики. Кабель ВБШвнг(А)-FRLSLTx
| Влажность воздуха при 35° C [%] | 98 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3,5 |
| Максимальная рабочая температура жилы [°С] | +70 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] | 1,2 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1 |
| Радиус изгиба многожильных кабелей, не менее [наружных диаметров] | 7,5 |
| Радиус изгиба одножильных кабелей, не менее [наружных диаметров] | 10 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 160 |
Маркоразмеры
Кабель ВБШвнг(А)-FRLSLTx 3х6ок-1
Кабель ВБШвнг(А)-FRLSLTx 4х6ок(PE)-0,66
Кабель ВБШвнг(А)-FRLSLTx 5х25мк(N,PE)-1
Кабель ВБШвнг(А)-FRLSLTx 3х1,5ок-0,66
Кабель ВБШвнг(А)-FRLSLTx 3х1,5ок-1
Кабель ВБШвнг(А)-FRLSLTx 3х1,5ок(n,pe)-0,66
Кабель ВБШвнг(А)-FRLSLTx 4х1,5ок(n)-1
Кабель ВБШвнг(А)-FRLSLTx 3х2,5ок-0,66
Кабель ВБШвнг(А)-FRLSLTx 3х2,5ок-1
Кабель ВБШвнг(А)-FRLSLTx 3х2,5ок(n,pe)-0,66
Кабель ВБШвнг(А)-FRLSLTx 4х2,5ок(n)-0,66
Кабель ВБШвнг(А)-FRLSLTx 4х2,5ок(n)-1
Кабель ВБШвнг(А)-FRLSLTx 3х4ок-0,66
Кабель ВБШвнг(А)-FRLSLTx 3х4ок-1
Кабель ВБШвнг(А)-FRLSLTx 4х4ок(n)-0,66
Кабель ВБШвнг(А)-FRLSLTx 4х4ок(n)-1
Кабель ВБШвнг(А)-FRLSLTx 4х4ок(pe)-0,66
Кабель ВБШвнг(А)-FRLSLTx 5х4ок(n,pe)-1
Кабель ВБШвнг(А)-FRLSLTx 3х6ок-0,66
Кабель ВБШвнг(А)-FRLSLTx 4х6ок(n)-0,66
Кабель ВБШвнг(А)-FRLSLTx 4х6ок(n)-1
Кабель ВБШвнг(А)-FRLSLTx 5х6ок(n,pe)-0,66
Кабель ВБШвнг(А)-FRLSLTx 3х10ок-0,66
Кабель ВБШвнг(А)-FRLSLTx 4х10ок(n)-0,66
Кабель ВБШвнг(А)-FRLSLTx 4х10ок(n)-1
Кабель ВБШвнг(А)-FRLSLTx 5х10ок(n,pe)-1
Кабель ВБШвнг(А)-FRLSLTx 5х35мк(n,pe)-1
Кабель ВБШвнг(А)-FRLSLTx 4х50мс(n)-1
Кабель ВБШвнг(А)-FRLSLTx 5х50мк(n,pe)-1
Кабель ВБШвнг(А)-FRLSLTx 5х70мс(n,pe)-1
Кабель ВБШвнг(А)-FRLSLTx 5х95мс(n,pe)-1
Кабель ВБШвнг(А)-FRLSLTx 5х120мс(n,pe)-1
Кабель ВБШвнг(А)-FRLSLTx 5х150мс(n,pe)-1
Кабель ВБШвнг(А)-FRLSLTx 5х185мс(n,pe)-1
