Кабель ВБбШвнг-LS — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

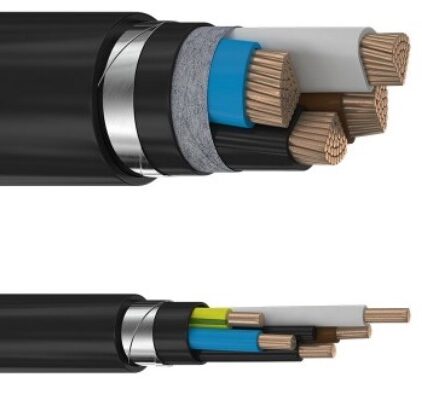

Элементы конструкции:
- Медная токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:
- одножильная сечением 2,5–625 мм2,
- многожильная сечением 2,5–240 мм2;
- Изоляция из ПВХ с пониженным дымогазовыделением пластиката, маркировка жил:
- цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая;
- цифровая для кабелей сечением 70 мм2 и выше: 0, 1, 2, 3, 4;
- Поясная изоляция из ПВХ лент;
- Броня из двух стальных или стальных оцинкованных лент;
- Битум (для сечений свыше 6 мм2);
- Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 мм2);
- Шланг из ПВХ пластиката с пониженным дымогазовыделением.
Область применения.
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:
- в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.
Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы.
Характеристики. Кабель ВБбШвнг-LS
Влажность воздуха при 35° C [%] | 98 |
Гарантийный срок эксплуатации [месяц] | 60 |
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
Максимальная рабочая температура жилы [°С] | 70 |
Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
Монтаж при температуре, не ниже [°C] | -15 |
Номинальное переменное напряжение частотой 50 Гц [кВ] | 1 |
Радиус изгиба кабелей [наружных диаметров] | 7.5 |
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] | 0.005 |
Температура окружающей среды, верхний предел [°C] | +50 |
Температура окружающей среды, нижний предел [°C] | -50 |
Температура токопроводящих жил при коротком замыкании [°С] | 160 |
Маркоразмер. Кабель ВБбШвнг-LS
Кабель ВБбШвнг-LS 1х10 — 1кВ
Кабель ВБбШвнг-LS 1х16 — 1кВ
Кабель ВБбШвнг-LS 1х25 — 1кВ
Кабель ВБбШвнг-LS 1х35 — 1кВ
Кабель ВБбШвнг-LS 1х50 — 1кВ
Кабель ВБбШвнг-LS 1х70 — 1кВ
Кабель ВБбШвнг-LS 1х95 — 1кВ
Кабель ВБбШвнг-LS 1х120 — 1кВ
Кабель ВБбШвнг-LS 1х150 — 1кВ
Кабель ВБбШвнг-LS 1х185 — 1кВ
Кабель ВБбШвнг-LS 1х240 — 1кВ
Кабель ВБбШвнг-LS 2х1,5 — 1кВ
Кабель ВБбШвнг-LS 2х1,5+1х1,0 — 1кВ
Кабель ВБбШвнг-LS 2х1,5+1х1,5 — 1кВ
Кабель ВБбШвнг-LS 2х2,5 — 1кВ
Кабель ВБбШвнг-LS 2х2,5+1х1,5 — 1кВ
Кабель ВБбШвнг-LS 2х4,0 — 1кВ
Кабель ВБбШвнг-LS 2х4,0+1х2,5 — 1кВ
Кабель ВБбШвнг-LS 2х6,0 — 1кВ
Кабель ВБбШвнг-LS 2х6,0+1х2,5 — 1кВ
Кабель ВБбШвнг-LS 2х6,0+1х4,0 — 1кВ
Кабель ВБбШвнг-LS 2х10 — 1кВ
Кабель ВБбШвнг-LS 2х10+1х4,0 — 1кВ
Кабель ВБбШвнг-LS 2х10+1х6,0 — 1кВ
Кабель ВБбШвнг-LS 2х16 — 1кВ
Кабель ВБбШвнг-LS 2х16+1х6,0 — 1кВ
Кабель ВБбШвнг-LS 2х16+1х10 — 1кВ
Кабель ВБбШвнг-LS 2х25 — 1кВ
Кабель ВБбШвнг-LS 2х25+1х10 — 1кВ
Кабель ВБбШвнг-LS 2х25+1х16 — 1кВ
Кабель ВБбШвнг-LS 2х35 — 1кВ
Кабель ВБбШвнг-LS 2х35+1х16 — 1кВ
Кабель ВБбШвнг-LS 2х50 — 1кВ
Кабель ВБбШвнг-LS 2х50+1х16 — 1кВ
Кабель ВБбШвнг-LS 2х50+1х25 — 1кВ
Кабель ВБбШвнг-LS 2х70 — 1кВ
Кабель ВБбШвнг-LS 2х70+1х25 — 1кВ
Кабель ВБбШвнг-LS 2х70+1х35 — 1кВ
Кабель ВБбШвнг-LS 2х95 — 1кВ
Кабель ВБбШвнг-LS 2х95+1х35 — 1кВ
Кабель ВБбШвнг-LS 2х95+1х50 — 1кВ
Кабель ВБбШвнг-LS 2х120 — 1кВ
Кабель ВБбШвнг-LS 2х120+1х35 — 1кВ
Кабель ВБбШвнг-LS 2х120+1х70 — 1кВ
Кабель ВБбШвнг-LS 2х150 — 1кВ
Кабель ВБбШвнг-LS 2х150+1х50 — 1кВ
Кабель ВБбШвнг-LS 2х150+1х70 — 1кВ
Кабель ВБбШвнг-LS 2х185 — 1кВ
Кабель ВБбШвнг-LS 2х185+1х50 — 1кВ
Кабель ВБбШвнг-LS 2х185+1х95 — 1кВ
Кабель ВБбШвнг-LS 2х240 — 1кВ
Кабель ВБбШвнг-LS 2х240+1х70 — 1кВ
Кабель ВБбШвнг-LS 2х240+1х120 — 1кВ
Кабель ВБбШвнг-LS 3х1,5 — 1кВ
Кабель ВБбШвнг-LS 3х1,5+1х1,0 — 1кВ
Кабель ВБбШвнг-LS 3х1,5+1х1,5 — 1кВ
Кабель ВБбШвнг-LS 3х2,5 — 1кВ
Кабель ВБбШвнг-LS 3х2,5+1х1,5 — 1кВ
Кабель ВБбШвнг-LS 3х4,0 — 1кВ
Кабель ВБбШвнг-LS 3х4,0+1х2,5 — 1кВ
Кабель ВБбШвнг-LS 3х6,0 — 1кВ
Кабель ВБбШвнг-LS 3х6,0+1х2,5 — 1кВ
Кабель ВБбШвнг-LS 3х6,0+1х4,0 — 1кВ
Кабель ВБбШвнг-LS 3х10 — 1кВ
Кабель ВБбШвнг-LS 3х10+1х4,0 — 1кВ
Кабель ВБбШвнг-LS 3х10+1х6,0 — 1кВ
Кабель ВБбШвнг-LS 3х16 — 1кВ
Кабель ВБбШвнг-LS 3х16+1х6,0 — 1кВ
Кабель ВБбШвнг-LS 3х16+1х10 — 1кВ
Кабель ВБбШвнг-LS 3х25 — 1кВ
Кабель ВБбШвнг-LS 3х25+1х10 — 1кВ
Кабель ВБбШвнг-LS 3х25+1х16 — 1кВ
Кабель ВБбШвнг-LS 3х35 — 1кВ
Кабель ВБбШвнг-LS 3х35+1х16 — 1кВ
Кабель ВБбШвнг-LS 3х50 — 1кВ
Кабель ВБбШвнг-LS 3х50+1х16 — 1кВ
Кабель ВБбШвнг-LS 3х50+1х25 — 1кВ
Кабель ВБбШвнг-LS 3х70 — 1кВ
Кабель ВБбШвнг-LS 3х70+1х25 — 1кВ
Кабель ВБбШвнг-LS 3х70+1х35 — 1кВ
Кабель ВБбШвнг-LS 3х95 — 1кВ
Кабель ВБбШвнг-LS 3х95+1х35 — 1кВ
Кабель ВБбШвнг-LS 3х95+1х50 — 1кВ
Кабель ВБбШвнг-LS 3х120 — 1кВ
Кабель ВБбШвнг-LS 3х120+1х35 — 1кВ
Кабель ВБбШвнг-LS 3х120+1х70 — 1кВ
Кабель ВБбШвнг-LS 3х150 — 1кВ
Кабель ВБбШвнг-LS 3х150+1х50 — 1кВ
Кабель ВБбШвнг-LS 3х150+1х70 — 1кВ
Кабель ВБбШвнг-LS 3х185 — 1кВ
Кабель ВБбШвнг-LS 3х185+1х50 — 1кВ
Кабель ВБбШвнг-LS 3х185+1х95 — 1кВ
Кабель ВБбШвнг-LS 3х240 — 1кВ
Кабель ВБбШвнг-LS 3х240+1х70 — 1кВ
Кабель ВБбШвнг-LS 3х240+1х120 — 1кВ
Кабель ВБбШвнг-LS 4х1,5 — 1кВ
Кабель ВБбШвнг-LS 4х2,5 — 1кВ
Кабель ВБбШвнг-LS 4х4,0 — 1кВ
Кабель ВБбШвнг-LS 4х6,0 — 1кВ
Кабель ВБбШвнг-LS 4х10 — 1кВ
Кабель ВБбШвнг-LS 4х16 — 1кВ
Кабель ВБбШвнг-LS 4х25 — 1кВ
Кабель ВБбШвнг-LS 4х35 — 1кВ
Кабель ВБбШвнг-LS 4х50 — 1кВ
Кабель ВБбШвнг-LS 4х70 — 1кВ
Кабель ВБбШвнг-LS 4х95 — 1кВ
Кабель ВБбШвнг-LS 4х120 — 1кВ
Кабель ВБбШвнг-LS 4х150 — 1кВ
Кабель ВБбШвнг-LS 4х185 — 1кВ
Кабель ВБбШвнг-LS 4х240 — 1кВ
Кабель ВБбШвнг-LS 5х1,5 — 1кВ
Кабель ВБбШвнг-LS 5х2,5 — 1кВ
Кабель ВБбШвнг-LS 5х4,0 — 1кВ
Кабель ВБбШвнг-LS 5х6,0 — 1кВ
Кабель ВБбШвнг-LS 5х10 — 1кВ
Кабель ВБбШвнг-LS 5х16 — 1кВ
Кабель ВБбШвнг-LS 5х25 — 1кВ
Кабель ВБбШвнг-LS 5х35 — 1кВ
Кабель ВБбШвнг-LS 5х50 — 1кВ
Кабель ВБбШвнг-LS 5х70 — 1кВ
Кабель ВБбШвнг-LS 5х95 — 1кВ
Кабель ВБбШвнг-LS 5х120 — 1кВ
Кабель ВБбШвнг-LS 5х150 — 1кВ
Кабель ВБбШвнг-LS 5х185 — 1кВ
Кабель ВБбШвнг-LS 5х240 — 1кВ
