Кабель ВБбШнг(А) — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100 Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.

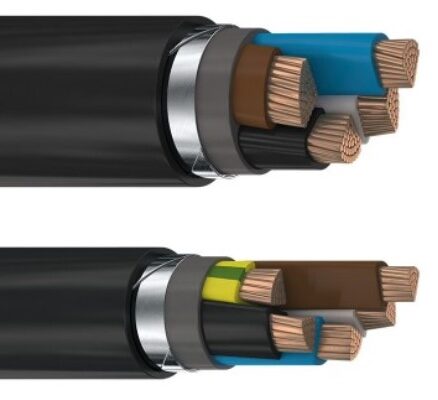

Элементы конструкции:
- Медная токопроводящая жила:
- однопроволочная (класс 1) сечением 2,5-50 мм2 – «ож»,
- многопроволочная (класс 2) сечением 50-625 мм2;
- Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
- цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3, 4, 0;
- Поясная изоляция из ПВХ лент;
- Броня из стальных оцинкованных лент;
- Шланг из ПВХ пластиката пониженной горючести.
Область применения. Кабель ВБбШнг(А)
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.
Кабели применяются для прокладки:
- на открытом воздухе;
- в помещениях (объёмах) с повышенной влажностью;
- в сооружениях метрополитенов;
- в трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
- в пожароопасных помещениях;
- во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа;
- при отсутствии растягивающих усилий в процессе эксплуатации.
Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы. Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.
Характеристики. Кабель ВБбШнг(А)
Влажность воздуха при 35° C [%] | 98 |
Гарантийный срок эксплуатации [месяц] | 60 |
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
Максимальная рабочая температура жилы [°С] | 70 |
Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
Монтаж при температуре, не ниже [°C] | -15 |
Номинальное переменное напряжение частотой 50 Гц [кВ] | 1.0 |
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] | 7.5 |
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] | 15 |
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] | 0.005 |
Температура окружающей среды, верхний предел [°C] | +50 |
Температура окружающей среды, нижний предел [°C] | -50 |
Температура токопроводящих жил при коротком замыкании [°С] | 160 |
Маркоразмеры. Кабель ВБбШнг(А)
Кабель ВБбШнг(А) 2х2,5мк(N)-1
Кабель ВБбШнг(А) 3х16ок-1
Кабель ВБбШнг(А) 3х10ок(N,PE)-1
Кабель ВБбШнг(А) 3х185мс-6
Кабель ВБбШнг(А) 3х2,5мк(N,PE)-1
Кабель ВБбШнг(А) 3х4мк-1
Кабель ВБбШнг(А) 3х150мс/50-6
Кабель ВБбШнг(А) 3х240мс/70-6
Кабель ВБбШнг(А) 3х50мс-6
Кабель ВБбШнг(А) 3х35ок-6
Кабель ВБбШнг(А) 4х16ок(N)-1
Кабель ВБбШнг(А) 4х16ок(N)-0,66
Кабель ВБбШнг(А) 4х1,5ок(N)-0,66
Кабель ВБбШнг(А) 4х1,5ок(PE)-1
Кабель ВБбШнг(А) 4х2,5мк(PE)-1 1
Кабель ВБбШнг(А) 4х10мк(PE)-1
Кабель ВБбШнг(А) 5х120мс(N,PE)-1
Кабель ВБбШнг(А) 5х2,5мк(N,PE)-1
Кабель ВБбШнг(А) 5х6мк(N,PE)-1
Кабель ВБбШнг(А) 5х4мк(N,PE)-1
Кабель ВБбШнг(А) 5х2,5ок(N,PE)-1
Кабель ВБбШнг(А) 5х10ок(N,PE)-1
Кабель ВБбШнг(А) 5х6ок(N,PE)-1
Кабель ВБбШнг(А) 5х4ок(N,PE)-1
Кабель ВБбШнг(А) 3х16ок-6
Кабель ВБбШнг(А) 3х25ок-6
Кабель ВБбШнг(А) 3х35ок-6
Кабель ВБбШнг(А) 3х50ос-6
Кабель ВБбШнг(А) 3х50мс-6
Кабель ВБбШнг(А) 3х50ок-6
Кабель ВБбШнг(А) 3х70мс-6
Кабель ВБбШнг(А) 3х240мс-6
