ПВП Кабель

ПВП

Кабель ПВП — применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности уровней.

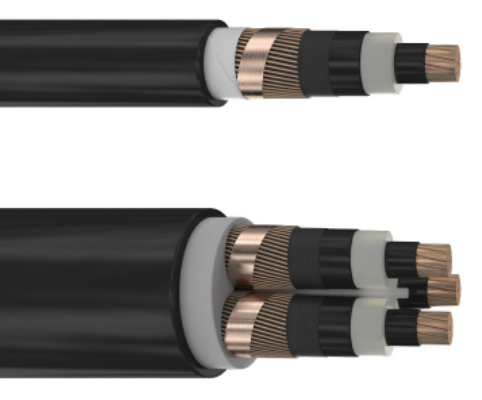

Элементы конструкции:

  1. Круглая многопроволочная уплотнённая токопроводящая жила из меди, сечением от 50 до 800 мм2;
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
  3. Изоляция из сшитого полиэтилена (Пв);
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
  5. Разделительный слой;
  6. Экран из медных проволок, скреплённых медной лентой:
  • сечением не менее 16 мм2 для кабелей с сечением жилы 50 — 120 мм2;
  • сечением не менее 25 мм2 для кабелей с сечением жилы 150 — 300 мм2;
  • сечением не менее 35 мм2 для кабелей с сечением жилы 400 мм2 и более.
  1. Разделительный слой;
  2. Оболочка из полиэтилена (П);

Примечание: Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.

Характеристики ПВП

Допустимый нагрев жил при работе в аварийном режиме [°С]130
Монтаж при температуре, не ниже [°C]-20
Номинальное переменное напряжение частотой 50 Гц [кВ]10
Рабочая температура жилы [°С]90
Радиус изгиба кабелей [наружных диаметров]15
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-60
Температура токопроводящих жил при коротком замыкании [°С]250

Маркоразмеры Кабель ПВП

Кабель ПвП 1х35/16 — 10кВ
Кабель ПвП 1х35/25 — 10кВ
Кабель ПвП 1х50/16 — 10кВ
Кабель ПвП 1х50/25 — 10кВ
Кабель ПвП 1х50/35 — 10кВ
Кабель ПвП 1х70/16 — 10кВ
Кабель ПвП 1х70/25 — 10кВ
Кабель ПвП 1х70/35 — 10кВ
Кабель ПвП 1х70/50 — 10кВ
Кабель ПвП 1х95/16 — 10кВ
Кабель ПвП 1х95/25 — 10кВ
Кабель ПвП 1х95/35 — 10кВ
Кабель ПвП 1х95/50 — 10кВ
Кабель ПвП 1х95/70 — 10кВ
Кабель ПвП 1х120/16 — 10кВ
Кабель ПвП 1х120/25 — 10кВ
Кабель ПвП 1х120/35 — 10кВ
Кабель ПвП 1х120/50 — 10кВ
Кабель ПвП 1х120/70 — 10кВ
Кабель ПвП 1х120/95 — 10кВ
Кабель ПвП 1х150/25 — 10кВ
Кабель ПвП 1х150/35 — 10кВ
Кабель ПвП 1х150/50 — 10кВ
Кабель ПвП 1х150/70 — 10кВ
Кабель ПвП 1х150/95 — 10кВ
Кабель ПвП 1х150/120 — 10кВ
Кабель ПвП 1х185/25 — 10кВ
Кабель ПвП 1х185/35 — 10кВ
Кабель ПвП 1х185/50 — 10кВ
Кабель ПвП 1х185/70 — 10кВ
Кабель ПвП 1х185/95 — 10кВ
Кабель ПвП 1х185/120 — 10кВ
Кабель ПвП 1х240/25 — 10кВ
Кабель ПвП 1х240/35 — 10кВ
Кабель ПвП 1х240/50 — 10кВ
Кабель ПвП 1х240/70 — 10кВ
Кабель ПвП 1х240/95 — 10кВ
Кабель ПвП 1х240/120 — 10кВ
Кабель ПвП 1х300/25 — 10кВ
Кабель ПвП 1х300/35 — 10кВ
Кабель ПвП 1х300/50 — 10кВ
Кабель ПвП 1х300/70 — 10кВ
Кабель ПвП 1х300/95 — 10кВ
Кабель ПвП 1х300/120 — 10кВ
Кабель ПвП 1х300/150 — 10кВ
Кабель ПвП 1х400/35 — 10кВ
Кабель ПвП 1х400/50 — 10кВ
Кабель ПвП 1х400/70 — 10кВ
Кабель ПвП 1х400/95 — 10кВ
Кабель ПвП 1х400/120 — 10кВ
Кабель ПвП 1х400/150 — 10кВ
Кабель ПвП 1х400/185 — 10кВ
Кабель ПвП 1х500/35 — 10кВ
Кабель ПвП 1х500/50 — 10кВ
Кабель ПвП 1х500/70 — 10кВ
Кабель ПвП 1х500/95 — 10кВ
Кабель ПвП 1х500/120 — 10кВ
Кабель ПвП 1х500/150 — 10кВ
Кабель ПвП 1х500/185 — 10кВ
Кабель ПвП 1х630/35 — 10кВ
Кабель ПвП 1х630/50 — 10кВ
Кабель ПвП 1х630/70 — 10кВ
Кабель ПвП 1х630/95 — 10кВ
Кабель ПвП 1х630/120 — 10кВ
Кабель ПвП 1х630/150 — 10кВ
Кабель ПвП 1х800/35 — 10кВ
Кабель ПвП 1х800/50 — 10кВ
Кабель ПвП 1х800/70 — 10кВ
Кабель ПвП 1х800/95 — 10кВ
Кабель ПвП 1х800/120 — 10кВ
Кабель ПвП 1х800/150 — 10кВ
Кабель ПвП 1х1000/35 — 10кВ
Кабель ПвП 1х1200/35 — 10кВ
Кабель ПвП 1х1400/35 — 10кВ
Кабель ПвП 1х1600/35 — 10кВ
Кабель ПвП 3х35/16 — 10кВ
Кабель ПвП 3х35/25 — 10кВ
Кабель ПвП 3х50/16 — 10кВ
Кабель ПвП 3х50/25 — 10кВ
Кабель ПвП 3х50/35 — 10кВ
Кабель ПвП 3х70/16 — 10кВ
Кабель ПвП 3х70/25 — 10кВ
Кабель ПвП 3х70/35 — 10кВ
Кабель ПвП 3х70/50 — 10кВ
Кабель ПвП 3х95/16 — 10кВ
Кабель ПвП 3х95/25 — 10кВ
Кабель ПвП 3х95/35 — 10кВ
Кабель ПвП 3х95/50 — 10кВ
Кабель ПвП 3х95/70 — 10кВ
Кабель ПвП 3х120/16 — 10кВ
Кабель ПвП 3х120/25 — 10кВ
Кабель ПвП 3х120/35 — 10кВ
Кабель ПвП 3х120/50 — 10кВ
Кабель ПвП 3х120/70 — 10кВ
Кабель ПвП 3х120/95 — 10кВ
Кабель ПвП 3х150/25 — 10кВ
Кабель ПвП 3х150/35 — 10кВ
Кабель ПвП 3х150/50 — 10кВ
Кабель ПвП 3х150/70 — 10кВ
Кабель ПвП 3х150/95 — 10кВ
Кабель ПвП 3х185/25 — 10кВ
Кабель ПвП 3х185/35 — 10кВ
Кабель ПвП 3х185/50 — 10кВ
Кабель ПвП 3х185/70 — 10кВ
Кабель ПвП 3х185/95 — 10кВ
Кабель ПвП 3х185/120 — 10кВ
Кабель ПвП 3х240/25 — 10кВ
Кабель ПвП 3х240/35 — 10кВ
Кабель ПвП 3х240/50 — 10кВ
Кабель ПвП 3х240/70 — 10кВ
Кабель ПвП 3х240/95 — 10кВ
Кабель ПвП 3х240/120 — 10кВ
Кабель ПвП 3х300/25 — 10кВ
Кабель ПвП 3х300/35 — 10кВ
Кабель ПвП 3х300/50 — 10кВ
Кабель ПвП 3х300/70 — 10кВ
Кабель ПвП 3х300/95 — 10кВ
Кабель ПвП 3х300/120 — 10кВ
Кабель ПвП 3х400/35 — 10кВ
Кабель ПвП 3х400/50 — 10кВ
Кабель ПвП 3х400/70 — 10кВ
Кабель ПвП 3х400/95 — 10кВ
Кабель ПвП 3х400/120 — 10кВ
Кабель ПвП 1х240/25 — 3,6/6кВ
Кабель ПвП 1х35/16 — 3,6/6кВ
Кабель ПвП 1х50/16 — 20кВ
Кабель ПвП 1х50/25 — 20кВ
Кабель ПвП 1х50/35 — 20кВ
Кабель ПвП 1х70/16 — 20кВ
Кабель ПвП 1х70/25 — 20кВ
Кабель ПвП 1х70/35 — 20кВ
Кабель ПвП 1х70/50 — 20кВ
Кабель ПвП 1х95/16 — 20кВ
Кабель ПвП 1х95/25 — 20кВ
Кабель ПвП 1х95/35 — 20кВ
Кабель ПвП 1х95/50 — 20кВ
Кабель ПвП 1х95/70 — 20кВ
Кабель ПвП 1х120/16 — 20кВ
Кабель ПвП 1х120/25 — 20кВ
Кабель ПвП 1х120/35 — 20кВ
Кабель ПвП 1х120/50 — 20кВ
Кабель ПвП 1х120/70 — 20кВ
Кабель ПвП 1х120/95 — 20кВ
Кабель ПвП 1х150/25 — 20кВ
Кабель ПвП 1х150/35 — 20кВ
Кабель ПвП 1х150/50 — 20кВ
Кабель ПвП 1х150/70 — 20кВ
Кабель ПвП 1х150/95 — 20кВ
Кабель ПвП 1х150/120 — 20кВ
Кабель ПвП 1х185/25 — 20кВ
Кабель ПвП 1х185/35 — 20кВ
Кабель ПвП 1х185/50 — 20кВ
Кабель ПвП 1х185/70 — 20кВ
Кабель ПвП 1х185/95 — 20кВ
Кабель ПвП 1х185/120 — 20кВ
Кабель ПвП 1х240/25 — 20кВ
Кабель ПвП 1х240/35 — 20кВ
Кабель ПвП 1х240/50 — 20кВ
Кабель ПвП 1х240/70 — 20кВ
Кабель ПвП 1х240/95 — 20кВ
Кабель ПвП 1х240/120 — 20кВ
Кабель ПвП 1х300/25 — 20кВ
Кабель ПвП 1х300/35 — 20кВ
Кабель ПвП 1х300/50 — 20кВ
Кабель ПвП 1х300/70 — 20кВ
Кабель ПвП 1х300/95 — 20кВ
Кабель ПвП 1х300/120 — 20кВ
Кабель ПвП 1х300/150 — 20кВ
Кабель ПвП 1х400/35 — 20кВ
Кабель ПвП 1х400/50 — 20кВ
Кабель ПвП 1х400/70 — 20кВ
Кабель ПвП 1х400/95 — 20кВ
Кабель ПвП 1х400/120 — 20кВ
Кабель ПвП 1х400/150 — 20кВ
Кабель ПвП 1х400/185 — 20кВ
Кабель ПвП 1х500/35 — 20кВ
Кабель ПвП 1х500/50 — 20кВ
Кабель ПвП 1х500/70 — 20кВ
Кабель ПвП 1х500/95 — 20кВ
Кабель ПвП 1х500/120 — 20кВ
Кабель ПвП 1х500/150 — 20кВ
Кабель ПвП 1х500/185 — 20кВ
Кабель ПвП 1х630/35 — 20кВ
Кабель ПвП 1х630/50 — 20кВ
Кабель ПвП 1х630/70 — 20кВ
Кабель ПвП 1х630/95 — 20кВ
Кабель ПвП 1х630/120 — 20кВ
Кабель ПвП 1х630/150 — 20кВ
Кабель ПвП 1х800/35 — 20кВ
Кабель ПвП 1х800/50 — 20кВ
Кабель ПвП 1х800/70 — 20кВ
Кабель ПвП 1х800/95 — 20кВ
Кабель ПвП 1х800/120 — 20кВ
Кабель ПвП 1х800/150 — 20кВ
Кабель ПвП 1х1000/35 — 20кВ
Кабель ПвП 1х1200/35 — 20кВ
Кабель ПвП 1х1400/35 — 20кВ
Кабель ПвП 1х1600/35 — 20кВ
Кабель ПвП 3х50/16 — 20кВ
Кабель ПвП 3х50/25 — 20кВ
Кабель ПвП 3х50/35 — 20кВ
Кабель ПвП 3х70/16 — 20кВ
Кабель ПвП 3х70/25 — 20кВ
Кабель ПвП 3х70/35 — 20кВ
Кабель ПвП 3х70/50 — 20кВ
Кабель ПвП 3х95/16 — 20кВ
Кабель ПвП 3х95/25 — 20кВ
Кабель ПвП 3х95/35 — 20кВ
Кабель ПвП 3х95/50 — 20кВ
Кабель ПвП 3х95/70 — 20кВ
Кабель ПвП 3х120/16 — 20кВ
Кабель ПвП 3х120/25 — 20кВ
Кабель ПвП 3х120/35 — 20кВ
Кабель ПвП 3х120/50 — 20кВ
Кабель ПвП 3х120/70 — 20кВ
Кабель ПвП 3х120/95 — 20кВ
Кабель ПвП 3х150/25 — 20кВ
Кабель ПвП 3х150/35 — 20кВ
Кабель ПвП 3х150/50 — 20кВ
Кабель ПвП 3х150/70 — 20кВ
Кабель ПвП 3х150/95 — 20кВ
Кабель ПвП 3х185/25 — 20кВ
Кабель ПвП 3х185/35 — 20кВ
Кабель ПвП 3х185/50 — 20кВ
Кабель ПвП 3х185/70 — 20кВ
Кабель ПвП 3х185/95 — 20кВ
Кабель ПвП 3х185/120 — 20кВ
Кабель ПвП 3х240/25 — 20кВ
Кабель ПвП 3х240/35 — 20кВ
Кабель ПвП 3х240/50 — 20кВ
Кабель ПвП 3х240/70 — 20кВ
Кабель ПвП 3х240/95 — 20кВ
Кабель ПвП 3х240/120 — 20кВ
Кабель ПвП 3х300/25 — 20кВ
Кабель ПвП 3х300/35 — 20кВ
Кабель ПвП 3х300/50 — 20кВ
Кабель ПвП 3х300/70 — 20кВ
Кабель ПвП 3х300/95 — 20кВ
Кабель ПвП 3х300/120 — 20кВ
Кабель ПвП 3х400/35 — 20кВ
Кабель ПвП 3х400/50 — 20кВ
Кабель ПвП 3х400/70 — 20кВ
Кабель ПвП 3х400/95 — 20кВ
Кабель ПвП 3х400/120 — 20кВ
Кабель ПвП 1х50/16 — 35кВ
Кабель ПвП 1х50/25 — 35кВ
Кабель ПвП 1х50/35 — 35кВ
Кабель ПвП 1х70/16 — 35кВ
Кабель ПвП 1х70/25 — 35кВ
Кабель ПвП 1х70/35 — 35кВ
Кабель ПвП 1х70/50 — 35кВ
Кабель ПвП 1х95/16 — 35кВ
Кабель ПвП 1х95/25 — 35кВ
Кабель ПвП 1х95/35 — 35кВ
Кабель ПвП 1х95/50 — 35кВ
Кабель ПвП 1х95/70 — 35кВ
Кабель ПвП 1х120/16 — 35кВ
Кабель ПвП 1х120/25 — 35кВ
Кабель ПвП 1х120/35 — 35кВ
Кабель ПвП 1х120/50 — 35кВ
Кабель ПвП 1х120/70 — 35кВ
Кабель ПвП 1х120/95 — 35кВ
Кабель ПвП 1х150/25 — 35кВ
Кабель ПвП 1х150/35 — 35кВ
Кабель ПвП 1х150/50 — 35кВ
Кабель ПвП 1х150/70 — 35кВ
Кабель ПвП 1х150/95 — 35кВ
Кабель ПвП 1х150/120 — 35кВ
Кабель ПвП 1х185/25 — 35кВ
Кабель ПвП 1х185/35 — 35кВ
Кабель ПвП 1х185/50 — 35кВ
Кабель ПвП 1х185/70 — 35кВ
Кабель ПвП 1х185/95 — 35кВ
Кабель ПвП 1х185/120 — 35кВ
Кабель ПвП 1х240/25 — 35кВ
Кабель ПвП 1х240/35 — 35кВ
Кабель ПвП 1х240/50 — 35кВ
Кабель ПвП 1х240/70 — 35кВ
Кабель ПвП 1х240/95 — 35кВ
Кабель ПвП 1х240/120 — 35кВ
Кабель ПвП 1х300/25 — 35кВ
Кабель ПвП 1х300/35 — 35кВ
Кабель ПвП 1х300/50 — 35кВ
Кабель ПвП 1х300/70 — 35кВ
Кабель ПвП 1х300/95 — 35кВ
Кабель ПвП 1х300/120 — 35кВ
Кабель ПвП 1х300/150 — 35кВ
Кабель ПвП 1х400/35 — 35кВ
Кабель ПвП 1х400/50 — 35кВ
Кабель ПвП 1х400/70 — 35кВ
Кабель ПвП 1х400/95 — 35кВ
Кабель ПвП 1х400/120 — 35кВ
Кабель ПвП 1х400/150 — 35кВ
Кабель ПвП 1х400/185 — 35кВ
Кабель ПвП 1х500/35 — 35кВ
Кабель ПвП 1х500/50 — 35кВ
Кабель ПвП 1х500/70 — 35кВ
Кабель ПвП 1х500/95 — 35кВ
Кабель ПвП 1х500/120 — 35кВ
Кабель ПвП 1х500/150 — 35кВ
Кабель ПвП 1х500/185 — 35кВ
Кабель ПвП 1х630/35 — 35кВ
Кабель ПвП 1х630/50 — 35кВ
Кабель ПвП 1х630/70 — 35кВ
Кабель ПвП 1х630/95 — 35кВ
Кабель ПвП 1х630/120 — 35кВ
Кабель ПвП 1х630/150 — 35кВ
Кабель ПвП 1х800/35 — 35кВ
Кабель ПвП 1х800/50 — 35кВ
Кабель ПвП 1х800/70 — 35кВ
Кабель ПвП 1х800/95 — 35кВ
Кабель ПвП 1х800/120 — 35кВ
Кабель ПвП 1х800/150 — 35кВ
Кабель ПвП 1х1000/35 — 35кВ
Кабель ПвП 1х1200/35 — 35кВ
Кабель ПвП 1х1400/35 — 35кВ
Кабель ПвП 1х1600/35 — 35кВ
Кабель ПвП 3х50/16 — 35кВ
Кабель ПвП 3х50/25 — 35кВ
Кабель ПвП 3х50/35 — 35кВ
Кабель ПвП 3х70/16 — 35кВ
Кабель ПвП 3х70/25 — 35кВ
Кабель ПвП 3х70/35 — 35кВ
Кабель ПвП 3х70/50 — 35кВ
Кабель ПвП 3х95/16 — 35кВ
Кабель ПвП 3х95/25 — 35кВ
Кабель ПвП 3х95/35 — 35кВ
Кабель ПвП 3х95/50 — 35кВ
Кабель ПвП 3х95/70 — 35кВ
Кабель ПвП 3х120/16 — 35кВ
Кабель ПвП 3х120/25 — 35кВ
Кабель ПвП 3х120/35 — 35кВ
Кабель ПвП 3х120/50 — 35кВ
Кабель ПвП 3х120/70 — 35кВ
Кабель ПвП 3х120/95 — 35кВ
Кабель ПвП 3х150/25 — 35кВ
Кабель ПвП 3х150/35 — 35кВ
Кабель ПвП 3х150/50 — 35кВ
Кабель ПвП 3х150/70 — 35кВ
Кабель ПвП 3х150/95 — 35кВ
Кабель ПвП 3х185/25 — 35кВ
Кабель ПвП 3х185/35 — 35кВ
Кабель ПвП 3х185/50 — 35кВ
Кабель ПвП 3х185/70 — 35кВ
Кабель ПвП 3х185/95 — 35кВ
Кабель ПвП 3х185/120 — 35кВ
Кабель ПвП 3х240/25 — 35кВ
Кабель ПвП 3х240/35 — 35кВ
Кабель ПвП 3х240/50 — 35кВ
Кабель ПвП 3х240/70 — 35кВ
Кабель ПвП 3х240/95 — 35кВ
Кабель ПвП 3х240/120 — 35кВ
Кабель ПвП 3х300/25 — 35кВ
Кабель ПвП 3х300/35 — 35кВ
Кабель ПвП 3х300/50 — 35кВ
Кабель ПвП 3х300/70 — 35кВ
Кабель ПвП 3х300/95 — 35кВ
Кабель ПвП 3х300/120 — 35кВ
Кабель ПвП 3х400/35 — 35кВ
Кабель ПвП 3х400/50 — 35кВ
Кабель ПвП 3х400/70 — 35кВ
Кабель ПвП 3х400/95 — 35кВ
Кабель ПвП 3х400/120 — 35кВ

Cиловые кабели в СПЭ изоляции 1-35 кВ
