Кабель NYY используют для создания сетей электропитания напряжением до 1000 В, электростанциях, при подключении различных энергоустановок. NYY укладывается всеми стандартными способами: шахты, подземные коллекторы, грунтовая прокладка. Везде где нет риска механического воздействия. При одиночной укладке горение не распространяет. Допускается прокладка на открытом воздухе. Число жил от 2 до 5.
Кабель NYY используют в системах:
- освещения
- электропитания
- другие системы жизнеобеспечения

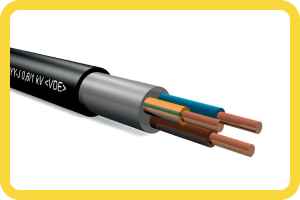

Кабель NYY Элементы конструкции
1. Медная, одно проволочная или многопроволочная жила.
2. ПВХ изоляция каждой жилы.
3. Поясная изоляция из особой резины.
4. Общая изоляция из ПВХ.
Расшифровка обозначения кабеля NYY
- N — кабель выполнен по немецким стандартам
- * отсутствие буквы А означает, что токопроводящая жила — медная
- Y — изоляция жил из поливинилхлоридного пластиката
- Y — оболочка из поливинилхлоридного пластиката
Технические параметры кабеля NYY
| Сечение жил, мм2 | от 1,5 мм2 |
| Рабочее напряжение переменного тока, В | 600/1000 |
| Длительно допустимая температура нагрева жил кабелей при экклуатации, °С | 80 |
| Минимальный радиус изгиба, мм | 12 наружных диаметров |
| ГОСТ | 31996-2012 |
Варианты исполнения:
| AK KABLO NYY 120 | UNEL KABLO NYY 3 х 2,5 |
| AK KABLO NYY 3 x 120+70 | UNEL KABLO NYY 4 x 1,5 |
| AK KABLO NYY 3 x 2,5 | UNEL KABLO NYY 4 x 10 |
| AK KABLO NYY 3 x 70+35 | UNEL KABLO NYY 5 x 10 |
| AK KABLO NYY 4 x 1,5 | UNEL KABLO NYY 5 x 25 |
| AK KABLO NYY 4 x 10 | UNEL KABLO NYY 5 х 2,5 |
| AK KABLO NYY 5 x 50 | UNEL KABLO NYY 5 х 4 |
| UNEL KABLO NYY 2 x 1,5 | UNEL KABLO NYY 5 х 6 |
| UNEL KABLO NYY 3 x 120+70 | UNEL KABLO NYY S/Y 1 х 35 |
| UNEL KABLO NYY 3 x 70+35 |
