Кабель NYM-J относится к классу медных силовых кабелей, применяемый для энергообеспечения как промышленных, так и жилых сооружений с напряжением сети до 0,66 кВ. Внутри кабель nym-j заполнен специальной не вулканизированной резиной (или другие аналоги), что обеспечивает удобство работы с ним (гибкость, круглая форма кабеля, меньше трещин на оболочке кабеля). При одинарной прокладке кабель не горит.
Расшифровка обозначения кабеля NYM-J
- N — Кабель изготовлен согласно немецкому стандарту VDE
- Y – Материал изготовления изоляции ПВХ
- M — Указывает на назначение кабеля — монтажный
- J — Наличие в кабеле желто-зеленой жилы

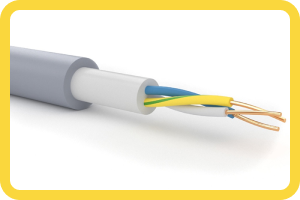

Элементы конструкции медного кабеля NYM-J
1. Жила: одно проволочный или многопроволочный медный проводник.
2. Изоляция: поливинилхлоридный (ПВХ) пластикат.
3. Внутренние заполнение: не вулканизированная резина, высоконаполненный пластикат или термоэластопласт.
4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета.
Технические параметры кабеля NYM-J
| Сечение жил, мм2 | от 1,5 мм2 |
| Рабочее напряжение переменного тока, В | 600/1000 |
| Длительно допустимая температура нагрева жил кабелей при эксплуатации, °С | 80 |
| Минимальный радиус изгиба, мм | 12 наружных диаметров |
| ГОСТ | 31996-2012 |
Варианты исполнения: Кабель NYM-J
| AK KABLO NYM 2 х 1,5 | AK KABLO NYM 2 х 6 | AK KABLO NYM 3 х 35 | AK KABLO NYM 4 х 25 |
| AK KABLO NYM 2 х 10 | AK KABLO NYM 2 х 70 | AK KABLO NYM 3 х 35 + 16 | AK KABLO NYM 4 х 25 + 10 |
| AK KABLO NYM 2 х 10 + 6 | AK KABLO NYM 2 х 70 + 35 | AK KABLO NYM 3 х 35 + 25 | AK KABLO NYM 4 х 25 + 16 |
| AK KABLO NYM 2 х 120 | AK KABLO NYM 2 х 70 + 50 | AK KABLO NYM 3 х 4 | AK KABLO NYM 4 х 35 |
| AK KABLO NYM 2 х 120 + 70 | AK KABLO NYM 2 х 95 | AK KABLO NYM 3 х 50 | AK KABLO NYM 4 х 35 + 16 |
| AK KABLO NYM 2 х 120 + 95 | AK KABLO NYM 2 х 95 + 50 | AK KABLO NYM 3 х 50 + 25 | AK KABLO NYM 4 х 35 + 25 |
| AK KABLO NYM 2 х 150 | AK KABLO NYM 2 х 95 + 70 | AK KABLO NYM 3 х 50 + 35 | AK KABLO NYM 4 х 4 |
| AK KABLO NYM 2 х 150 + 70 | AK KABLO NYM 3 х 1,5 | AK KABLO NYM 3 х 6 | AK KABLO NYM 4 х 50 |
| AK KABLO NYM 2 х 150 + 95 | AK KABLO NYM 3 х 10 | AK KABLO NYM 3 х 70 | AK KABLO NYM 4 х 50 + 25 |
| AK KABLO NYM 2 х 16 | AK KABLO NYM 3 х 10 + 6 | AK KABLO NYM 3 х 70 + 35 | AK KABLO NYM 4 х 50 + 35 |
| AK KABLO NYM 2 х 16 + 10 | AK KABLO NYM 3 х 120 | AK KABLO NYM 3 х 70 + 50 | AK KABLO NYM 4 х 6 |
| AK KABLO NYM 2 х 2,5 | AK KABLO NYM 3 х 120 + 70 | AK KABLO NYM 3 х 95 | AK KABLO NYM 4 х 70 |
| AK KABLO NYM 2 х 25 | AK KABLO NYM 3 х 120 + 95 | AK KABLO NYM 3 х 95 + 50 | AK KABLO NYM 4 х 95 |
| AK KABLO NYM 2 х 25 + 10 | AK KABLO NYM 3 х 150 | AK KABLO NYM 3 х 95 + 70 | AK KABLO NYM 5 х 1,5 |
| AK KABLO NYM 2 х 25 + 16 | AK KABLO NYM 3 х 150 + 70 | AK KABLO NYM 4 х 1,5 | AK KABLO NYM 5 х 10 |
| AK KABLO NYM 2 х 35 | AK KABLO NYM 3 х 150 + 95 | AK KABLO NYM 4 х 10 | AK KABLO NYM 5 х 16 |
| AK KABLO NYM 2 х 35 + 16 | AK KABLO NYM 3 х 16 | AK KABLO NYM 4 х 10 + 6 | AK KABLO NYM 5 х 2,5 |
| AK KABLO NYM 2 х 35 + 25 | AK KABLO NYM 3 х 16 + 10 | AK KABLO NYM 4 х 120 | AK KABLO NYM 5 х 25 |
| AK KABLO NYM 2 х 4 | AK KABLO NYM 3 х 2,5 | AK KABLO NYM 4 х 150 | AK KABLO NYM 5 х 35 |
| AK KABLO NYM 2 х 50 | AK KABLO NYM 3 х 25 | AK KABLO NYM 4 х 16 | AK KABLO NYM 5 х 4 |
| AK KABLO NYM 2 х 50 + 25 | AK KABLO NYM 3 х 25 + 10 | AK KABLO NYM 4 х 16 + 10 | AK KABLO NYM 5 х 50 |
| AK KABLO NYM 2 х 50 + 35 | AK KABLO NYM 3 х 25 + 16 | AK KABLO NYM 4 х 2,5 | AK KABLO NYM 5 х 6 |
