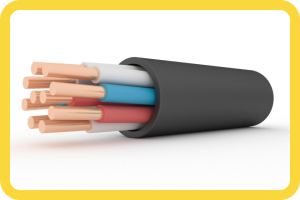

Кабель КВВГ нг — это монолитный контрольный силовой кабель, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести. Номинальное переменное напряжение0,66/1 кВ
Расшифровка обозначения кабеля КВВГ нг
- К — контрольный кабель
- В — изоляция из ПВХ пластиката
- В -оболочка из поливинилхлоридного пластиката
- Г — отсутствие защитного покрова
- нг — оне распространяет горение при групповой прокладке — класс пожарной безопасности категория (A) ГОСТ 31996-2012
Конструкция кабеля
1. Медная токопроводящая жила
2. Изоляция из поливинилхлоридного пластиката (ПВХ).
3. Заполнение из ПВХ пластиката пониженной горючести — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутренняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
5. Оболочка из ПВХ пластиката пониженной горючести.
Технические характеристики Кабель КВВГ нг
| Номинальное напряжение кабеля | 0,66 и 1 кВ |
| Номинальная частота | 50 Гц |
| Строительная длина | 200-450 метров |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°С | до 98 % |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| ГОСТ | 31996-2012 |
Варианты исполнения:
| AK KABLO KВВГ нг 10 х 1 | AK KABLO KВВГ нг 7 х 1 | UNEL KABLO KВВГ нг 12 х 1,5 |
| AK KABLO KВВГ нг 10 х 1.5 | AK KABLO KВВГ нг 7 х 1,5 | UNEL KABLO KВВГ нг 12 х 2,5 |
| AK KABLO KВВГ нг 10 х 2.5 | AK KABLO KВВГ нг 7 х 2,5 | UNEL KABLO KВВГ нг 14 х 1 |
| AK KABLO KВВГ нг 12 х 1 | AK KABLO KВВГ LS нг 4 х 1,5 | UNEL KABLO KВВГ нг 14 х 1,5 |
| AK KABLO KВВГ нг 12 х 1.5 | AK KABLO КВВГ нг 2 х 1,5 | UNEL KABLO KВВГ нг 14 х 2,5 |
| AK KABLO KВВГ нг 12 х 2.5 | AK KABLO КВВГ нг 2 х 2,5 | UNEL KABLO KВВГ нг 19 х 1 |
| AK KABLO KВВГ нг 14 х 1 | AK KABLO КВВГ нг 3 х 1,5 | UNEL KABLO KВВГ нг 19 х 1,5 |
| AK KABLO KВВГ нг 14 х 1.5 | PREMIUM KABLO KВВГ нг 4 х 1 | UNEL KABLO KВВГ нг 19 х 2,5 |
| AK KABLO KВВГ нг 14 х 2.5 | PREMIUM KABLO KВВГ нг 4 х 1,5 | UNEL KABLO KВВГ нг 24 х 1 |
| AK KABLO KВВГ нг 19 х 1 | PREMIUM KABLO KВВГ нг 7 х 1 | UNEL KABLO KВВГ нг 24 х 1,5 |
| AK KABLO KВВГ нг 19 х 1.5 | PREMIUM KABLO КВВГ нг 7 х 1,5 | UNEL KABLO KВВГ нг 24 х 2,5 |
| AK KABLO KВВГ нг 19 х 2.5 | UNEL KABLO KВВГ нг 5 х 1,5 | UNEL KABLO KВВГ нг 4 х 2,5 |
| AK KABLO KВВГ нг 24 х 1 | UNEL KABLO KВВГ нг 5 х 2,5 | UNEL KABLO KВВГ нг 7 х 1 |
| AK KABLO KВВГ нг 24 х 1.5 | UNEL KABLO KВВГ нг 10 х 1 | UNEL KABLO KВВГ нг 7 х 1,5 |
| AK KABLO KВВГ нг 24 х 2.5 | UNEL KABLO KВВГ нг 10 х 1,5 | UNEL KABLO KВВГ нг 7 х 2,5 |
| AK KABLO KВВГ нг 4 х 1,5 | UNEL KABLO KВВГ нг 10 х 2,5 | UNEL KABLO KВВГ нг LS 7 х 1,5 |
| AK KABLO KВВГ нг 4 х 2.5 | UNEL KABLO KВВГ нг 12 х 1 | UNEL KABLO KВВГ нг-LS 4 х 1,5 |
| AK KABLO KВВГ нг 5 х 1,5 | UNEL KABLO КВВГ нг 4 х 1,5 | UNEL KABLO KВВГ нг-LS 5 х 1,5 SARI |
| AK KABLO KВВГ нг 5 х 2,5 | UNEL KABLO КВВГ нг LS 4 х 2,5 Черный |
