Кабель КППГнг(А) -FRHF — кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.

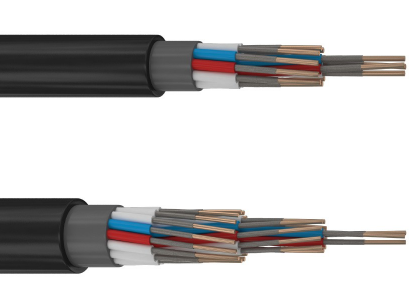

Элементы конструкции:
- Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
- Термический барьер поверх медной жилы из двух слюдосодержащих лент;
- Изоляция из полимерной композиции, не содержащей галогенов;
- Внутренняя оболочка из полимерной композиции, не содержащей галогенов, выпрессованная обжатием;
- Обмотка из слюдосодержащей ленты;
- Наружная оболочка из полимерных композиций, не содержащих галогенов.
Область применения Кабель КППГнг(А) -FRHF
Кабели огнестойкие силовые и контрольные, не распространяющие горение, с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.Кабели изготовляются для общепромышленного применения и применения на атомных станциях (АС) в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011).Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Характеристики. Кабель КППГнг(А) -FRHF
| Влажность воздуха при 35° C [%] | 98 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] | 0,72 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 0,66 |
| Радиус изгиба кабелей, не менее [наружных диаметров] | 6 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 250 |
Маркоразмеры Кабель КППГнг(А)-FRHF
Кабель КППГнг(A)-FRHF 4х0,75
Кабель КППГнг(A)-FRHF 4х1,0
Кабель КППГнг(A)-FRHF 4х1,5
Кабель КППГнг(A)-FRHF 4х2,5
Кабель КППГнг(A)-FRHF 4х4,0
Кабель КППГнг(A)-FRHF 4х6,0
Кабель КППГнг(A)-FRHF 5х0,75
Кабель КППГнг(A)-FRHF 5х1,0
Кабель КППГнг(A)-FRHF 5х1,5
Кабель КППГнг(A)-FRHF 5х2,5
Кабель КППГнг(A)-FRHF 5х4,0
Кабель КППГнг(A)-FRHF 5х6,0
Кабель КППГнг(A)-FRHF 7х0,75
Кабель КППГнг(A)-FRHF 7х1,0
Кабель КППГнг(A)-FRHF 7х1,5
Кабель КППГнг(A)-FRHF 7х2,5
Кабель КППГнг(A)-FRHF 7х4,0
Кабель КППГнг(A)-FRHF 7х6,0
Кабель КППГнг(A)-FRHF 10х0,75
Кабель КППГнг(A)-FRHF 10х1,0
Кабель КППГнг(A)-FRHF 10х1,5
Кабель КППГнг(A)-FRHF 10х2,5
Кабель КППГнг(A)-FRHF 10х4,0
Кабель КППГнг(A)-FRHF 10х6,0
Кабель КППГнг(A)-FRHF 14х0,75
Кабель КППГнг(A)-FRHF 14х1,0
Кабель КППГнг(A)-FRHF 14х1,5
Кабель КППГнг(A)-FRHF 14х2,5
Кабель КППГнг(A)-FRHF 19х0,75
Кабель КППГнг(A)-FRHF 19х1,0
Кабель КППГнг(A)-FRHF 19х1,5
Кабель КППГнг(A)-FRHF 19х2,5
Кабель КППГнг(A)-FRHF 27х1,0
Кабель КППГнг(A)-FRHF 27х1,5
Кабель КППГнг(A)-FRHF 27х2,5
Кабель КППГнг(A)-FRHF 37х1,0
Кабель КППГнг(A)-FRHF 37х1,5
Кабель КППГнг(A)-FRHF 37х2,5
Кабель КППГнг(A)-FRHF 52х1,0
Кабель КППГнг(A)-FRHF 52х1,5
