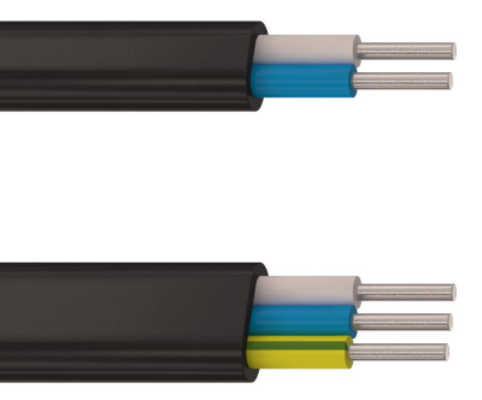

Кабель АВВГнг(А)-LS — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении 1,0 кВ. Климатическое исполнение В, категория размещения 5 по ГОСТ 15150-69.
Элементы конструкции:
- Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 2,5-240 мм2 — «ож»,
- многопроволочная (класс 2) сечением 70-240 мм2;
- Изоляция из ПВХ пластиката пониженной пожароопасности, маркировка жил:
- цветовая;
- цифровая;
- Обмотка из нетканого полотна для многожильных кабелей с секторными жилами;
- Оболочка из ПВХ композиции пониженной горючести.
Область применения Кабель АВВГнг(А)-LS
Эксплуатируются в районах с умеренным, холодным и тропическим климатом, на суше, реках и озерах на высотах до 4300 м над уровнем моря.
Прокладка:
- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- на специальных кабельных эстакадах, по мостам и в блоках;
- в пожароопасных помещениях;
- во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.
Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при прокладке в пучках (нормы ГОСТ Р МЭК 332-2 категории А). Эксплуатируются в кабельных сооружениях и помещениях,В том числе для использования системах АЭС классов 2, 3, 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97). В тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.
Характеристики Кабель АВВГнг(А)-LS
Влажность воздуха при 35° C [%] | 98 |
Гарантийный срок эксплуатации [месяц] | 60 |
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
Максимальная рабочая температура жилы [°С] | 70 |
Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
Монтаж при температуре, не ниже [°C] | -15 |
Номинальное переменное напряжение частотой 50 Гц [кВ] | 1.0 |
Радиус изгиба многожильных кабелей, не менее [наружных диаметров] | 7.5 |
Радиус изгиба одножильных кабелей, не менее [наружных диаметров] | 10 |
Сопротивление изоляции при температуре +70° С, не менее [МОм х км] | 0.005 |
Температура окружающей среды, верхний предел [°C] | +50 |
Температура окружающей среды, нижний предел [°C] | -50 |
Температура токопроводящих жил при коротком замыкании [°С] | 160 |
Маркоразмеры Кабель АВВГнг(А)-LS
Кабель АВВГнг(А)-LS 1х25ок(PE)-1
Кабель АВВГнг(А)-LS 1х35ок(PE)-1
Кабель АВВГнг(А)-LS 1х50ок(N)-1
Кабель АВВГнг(А)-LS 1х70ок(N)-1
Кабель АВВГнг(А)-LS 2х150мс(N)-1
Кабель АВВГнг(А)-LS 3х10ок-1
Кабель АВВГнг(А)-LS 3х2,5ок-1
Кабель АВВГнг(А)-LS 3х6ок-1
Кабель АВВГнг(А)-LS 3х4ок-1
Кабель АВВГнг(А)-LS 4х10ок(N)-1
Кабель АВВГнг(А)-LS 4х6ок(N)-1
Кабель АВВГнг(А)-LS 5х10ок(N,PE)-1
Кабель АВВГнг(А)-LS 5х50мк(N,PE)-1
Кабель АВВГнг(А)-LS 5х4ок(N,PE)-1
Кабель АВВГнг(А)-LS 5х2,5ок(N,PE)-1
Кабель АВВГнг(А)-LS 2х2,5ок(n)-1
Кабель АВВГнг(А)-LS 2х2,5ок(n)-1
Кабель АВВГнг(А)-LS 3х2,5ок-1
Кабель АВВГнг(А)-LS 3х2,5ок-1
Кабель АВВГнг(А)-LS 4х2,5ок(n)-1
Кабель АВВГнг(А)-LS 4х2,5ок(n)-1
Кабель АВВГнг(А)-LS 2х4ок(n)-1
Кабель АВВГнг(А)-LS 2х4ок(n)-1
Кабель АВВГнг(А)-LS 3х4ок-1
Кабель АВВГнг(А)-LS 3х4ок-1
Кабель АВВГнг(А)-LS 4х4ок(n)-1
Кабель АВВГнг(А)-LS 4х4ок(n)-1
Кабель АВВГнг(А)-LS 2х6ок(n)-1
Кабель АВВГнг(А)-LS 2х6ок(n)-1
Кабель АВВГнг(А)-LS 3х6ок(n,pe)-1
Кабель АВВГнг(А)-LS 3х6ок-1
Кабель АВВГнг(А)-LS 3х6ок(n,pe)-1
Кабель АВВГнг(А)-LS 3х6ок-1
Кабель АВВГнг(А)-LS 4х6ок(n)-1
Кабель АВВГнг(А)-LS 4х6ок(pe)-1
Кабель АВВГнг(А)-LS 4х6ок(n)-1
Кабель АВВГнг(А)-LS 4х6ок(pe)-1
Кабель АВВГнг(А)-LS 5х6ок(n,pe)-1
Кабель АВВГнг(А)-LS 5х6ок(n,pe)-1
Кабель АВВГнг(А)-LS 2х10ок(n)-1
Кабель АВВГнг(А)-LS 2х10ок(n)-1
Кабель АВВГнг(А)-LS 3х10ок(n,pe)-1
Кабель АВВГнг(А)-LS 3х10ок-1
Кабель АВВГнг(А)-LS 3х10ок(n,pe)-1
Кабель АВВГнг(А)-LS 3х10ок-1
Кабель АВВГнг(А)-LS 4х10ок(n)-1
Кабель АВВГнг(А)-LS 4х10ок(pe)-1
Кабель АВВГнг(А)-LS 4х10ок(n)-1
Кабель АВВГнг(А)-LS 4х10ок(pe)-1
Кабель АВВГнг(А)-LS 5х10ок(n,pe)-1
Кабель АВВГнг(А)-LS 5х10ок(n,pe)-1
Кабель АВВГнг(А)-LS 1х16ок-1
Кабель АВВГнг(А)-LS 1х16ок-1
Кабель АВВГнг(А)-LS 2х16ок(n)-1
Кабель АВВГнг(А)-LS 2х16ок(n)-1
Кабель АВВГнг(А)-LS 3х16ок-1
Кабель АВВГнг(А)-LS 3х16ок-1
Кабель АВВГнг(А)-LS 4х16ок(n)-1
Кабель АВВГнг(А)-LS 4х16ок(n)-1
Кабель АВВГнг(А)-LS 5х16ок(n,pe)-1
Кабель АВВГнг(А)-LS 5х16ок(n,pe)-1
Кабель АВВГнг(А)-LS 1х25ок-1
Кабель АВВГнг(А)-LS 1х25ок-1
Кабель АВВГнг(А)-LS 2х25ок(n)-1
Кабель АВВГнг(А)-LS 2х25ок(n)-1
Кабель АВВГнг(А)-LS 3х25ок+1х16ок(n)-1
Кабель АВВГнг(А)-LS 3х25ок-1
Кабель АВВГнг(А)-LS 3х25ок+1х16ок(n)-1
Кабель АВВГнг(А)-LS 3х25ок-1
Кабель АВВГнг(А)-LS 4х25ок(n)-1
Кабель АВВГнг(А)-LS 4х25ок(n)-1
Кабель АВВГнг(А)-LS 5х25ок(n,pe)-1
Кабель АВВГнг(А)-LS 5х25ок(n,pe)-1
Кабель АВВГнг(А)-LS 1х35ок-1
Кабель АВВГнг(А)-LS 1х35ок-1
Кабель АВВГнг(А)-LS 2х35ок(n)-1
Кабель АВВГнг(А)-LS 2х35ок(n)-1
Кабель АВВГнг(А)-LS 3х35ок+ 1х16ок(n)-1
Кабель АВВГнг(А)-LS 3х35ок-1
Кабель АВВГнг(А)-LS 3х35ок+ 1х16ок(n)-1
Кабель АВВГнг(А)-LS 3х35ок-1
Кабель АВВГнг(А)-LS 4х35ок(n)-1
Кабель АВВГнг(А)-LS 4х35ок(n)-1
Кабель АВВГнг(А)-LS 5х35ок(n,pe)-1
Кабель АВВГнг(А)-LS 5х35ок(n,pe)-1
Кабель АВВГнг(А)-LS 1х50мк-1
Кабель АВВГнг(А)-LS 1х50ок-1
Кабель АВВГнг(А)-LS 1х50ок-1
Кабель АВВГнг(А)-LS 1х50мк-1
Кабель АВВГнг(А)-LS 2х50ок(n)-1
Кабель АВВГнг(А)-LS 2х50ок(n)-1
Кабель АВВГнг(А)-LS 3х50ос+ 1х25ок(n)-1
Кабель АВВГнг(А)-LS 3х50ок+ 1х25ок(n)-1
Кабель АВВГнг(А)-LS 3х50ок-1
Кабель АВВГнг(А)-LS 3х50ос+ 1х25ок(n)-1
Кабель АВВГнг(А)-LS 3х50ок+ 1х25ок(n)-1
Кабель АВВГнг(А)-LS 3х50ок-1
Кабель АВВГнг(А)-LS 3х50ос-1
Кабель АВВГнг(А)-LS 4х50ок(n)-1
Кабель АВВГнг(А)-LS 4х50ос(n)-1
Кабель АВВГнг(А)-LS 4х50ок(n)-1
Кабель АВВГнг(А)-LS 4х50ос(n)-1
Кабель АВВГнг(А)-LS 5х50ок(n,pe)-1
Кабель АВВГнг(А)-LS 5х50ок(n,pe)-1
Кабель АВВГнг(А)-LS 1х70ок-1
Кабель АВВГнг(А)-LS 1х70мк-1
Кабель АВВГнг(А)-LS 1х70мк-1
Кабель АВВГнг(А)-LS 1х70ок-1
Кабель АВВГнг(А)-LS 2х70мс(n)-1
Кабель АВВГнг(А)-LS 3х70ос+ 1х35ок(n)-1
Кабель АВВГнг(А)-LS 3х70ос-1
Кабель АВВГнг(А)-LS 3х70ос+ 1х35ок(n)-1
Кабель АВВГнг(А)-LS 3х70ос-1
Кабель АВВГнг(А)-LS 3х70мс+ 1х35мк(n)-1
Кабель АВВГнг(А)-LS 3х70мс-1
Кабель АВВГнг(А)-LS 4х70мс(n)-1
Кабель АВВГнг(А)-LS 4х70мс(pe)-1
Кабель АВВГнг(А)-LS 4х70ос(n)-1
Кабель АВВГнг(А)-LS 4х70ос(pe)-1
Кабель АВВГнг(А)-LS 4х70мс(n)-1
Кабель АВВГнг(А)-LS 4х70мс(pe)-1
Кабель АВВГнг(А)-LS 4х70ос(n)-1
Кабель АВВГнг(А)-LS 4х70ос(pe)-1
Кабель АВВГнг(А)-LS 5х70мс(n,pe)-1
Кабель АВВГнг(А)-LS 5х70мс(n,pe)-1
Кабель АВВГнг(А)-LS 1х95мк-1
Кабель АВВГнг(А)-LS 1х95мк-1
Кабель АВВГнг(А)-LS 1х95ок-1
Кабель АВВГнг(А)-LS 2х95мс(n)-1
Кабель АВВГнг(А)-LS 3х95ос+ 1х50ок(n)-1
Кабель АВВГнг(А)-LS 3х95ос-1
Кабель АВВГнг(А)-LS 3х95ос+1х50ок(n)-1
Кабель АВВГнг(А)-LS 3х95ос-1
Кабель АВВГнг(А)-LS 3х95мс+ 1х50мк(n)-1
Кабель АВВГнг(А)-LS 3х95мс-1
Кабель АВВГнг(А)-LS 4х95мс(n)-1
Кабель АВВГнг(А)-LS 4х95ос(n)-1
Кабель АВВГнг(А)-LS 4х95мс(n)-1
Кабель АВВГнг(А)-LS 4х95ос(n)-1
Кабель АВВГнг(А)-LS 5х95мс(n,pe)-1
Кабель АВВГнг(А)-LS 5х95мс(n,pe)-1
Кабель АВВГнг(А)-LS 1х120ок-1
Кабель АВВГнг(А)-LS 1х120мк-1
Кабель АВВГнг(А)-LS 1х120мк-1
Кабель АВВГнг(А)-LS 1х120ок-1
Кабель АВВГнг(А)-LS 2х120мс(n)-1
Кабель АВВГнг(А)-LS 3х120ос+ 1х70ок(n)-1
Кабель АВВГнг(А)-LS 3х120ос-1
Кабель АВВГнг(А)-LS 3х120ос+1х70ок(n)-1
Кабель АВВГнг(А)-LS 3х120ос-1
Кабель АВВГнг(А)-LS 3х120мс+1х70мк(n)-1
Кабель АВВГнг(А)-LS 3х120мс-1
Кабель АВВГнг(А)-LS 4х120мс(n)-1
Кабель АВВГнг(А)-LS 4х120ос(n)-1
Кабель АВВГнг(А)-LS 4х120мс(n)-1
Кабель АВВГнг(А)-LS 4х120ос(n)-1
Кабель АВВГнг(А)-LS 5х120мс(n,pe)-1
Кабель АВВГнг(А)-LS 5х120мс(n,pe)-1
Кабель АВВГнг(А)-LS 1х150ок-1
Кабель АВВГнг(А)-LS 1х150ок-1
Кабель АВВГнг(А)-LS 1х150мк-1
Кабель АВВГнг(А)-LS 2х150мс(n)-1
Кабель АВВГнг(А)-LS 3х150мс-1
Кабель АВВГнг(А)-LS 3х150ос+ 1х70ок(n)-1
Кабель АВВГнг(А)-LS 3х150ос-1
Кабель АВВГнг(А)-LS 3х150мс-1
Кабель АВВГнг(А)-LS 3х150ос+ 1х70ок(n)-1
Кабель АВВГнг(А)-LS 3х150ос-1
Кабель АВВГнг(А)-LS 3х150мс+1х70мк(n)-1
Кабель АВВГнг(А)-LS 4х150мс(n)-1
Кабель АВВГнг(А)-LS 4х150ос(n)-1
Кабель АВВГнг(А)-LS 4х150мс(n)-1
Кабель АВВГнг(А)-LS 4х150ос(n)-1
Кабель АВВГнг(А)-LS 5х150мс(n,pe)-1
Кабель АВВГнг(А)-LS 5х150мс(n,pe)-1
Кабель АВВГнг(А)-LS 1х185ок-1
Кабель АВВГнг(А)-LS 1х185ок-1
Кабель АВВГнг(А)-LS 1х185мк-1
Кабель АВВГнг(А)-LS 2х185мс(n)-1
Кабель АВВГнг(А)-LS 2х185мс(n)-1
Кабель АВВГнг(А)-LS 3х185мс-1
Кабель АВВГнг(А)-LS 3х185мс+1х95мк(n)-1
Кабель АВВГнг(А)-LS 3х185ос+ 1х95ок(n)-1
Кабель АВВГнг(А)-LS 3х185мс+1х95мк(n)-1
Кабель АВВГнг(А)-LS 3х185мс-1
Кабель АВВГнг(А)-LS 3х185ос+1х95ок(n)-1
Кабель АВВГнг(А)-LS 3х185ос-1
Кабель АВВГнг(А)-LS 4х185мс(n)-1
Кабель АВВГнг(А)-LS 4х185ос(n)-1
Кабель АВВГнг(А)-LS 4х185мс(n)-1
Кабель АВВГнг(А)-LS 4х185ос(n)-1
Кабель АВВГнг(А)-LS 5х185мс(n,pe)-1
Кабель АВВГнг(А)-LS 5х185мс(n,pe)-1
Кабель АВВГнг(А)-LS 1х240ок-1
Кабель АВВГнг(А)-LS 1х240мк-1
Кабель АВВГнг(А)-LS 1х240мк-1
Кабель АВВГнг(А)-LS 1х240ок-1
Кабель АВВГнг(А)-LS 2х240мс(n)-1
Кабель АВВГнг(А)-LS 3х240мс-1
Кабель АВВГнг(А)-LS 3х240мс-1
Кабель АВВГнг(А)-LS 3х240мс+1х120мк(n)-1
Кабель АВВГнг(А)-LS 3х240ос-1
Кабель АВВГнг(А)-LS 3х240ос+ 1х120ок(n)-1
Кабель АВВГнг(А)-LS 4х240мс(n)-1
Кабель АВВГнг(А)-LS 4х240ос(n)-1
Кабель АВВГнг(А)-LS 4х240мс(n)-1
Кабель АВВГнг(А)-LS 4х240ос(n)-1
Кабель АВВГнг(А)-LS 5х240мс(n,pe)-1
Кабель АВВГнг(А)-LS 5х240мс(n,pe)-1
Кабель АВВГнг(А)-LS 1х300мк-1
Кабель АВВГнг(А)-LS 1х300мк-1
Кабель АВВГнг(А)-LS 1х400мк-1
Кабель АВВГнг(А)-LS 1х400мк-1
Кабель АВВГнг(А)-LS 1х500мк-1
Кабель АВВГнг(А)-LS 1х500мк-1
Кабель АВВГнг(А)-LS 1х630мк-1
Кабель АВВГнг(А)-LS 1х630мк-1
Кабель АВВГнг(А)-LS 1х800мк-1
Кабель АВВГнг(А)-LS 1х800мк-1
