Кабель АВВГ-П

АВВГ П

Кабель АВВГ-П — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

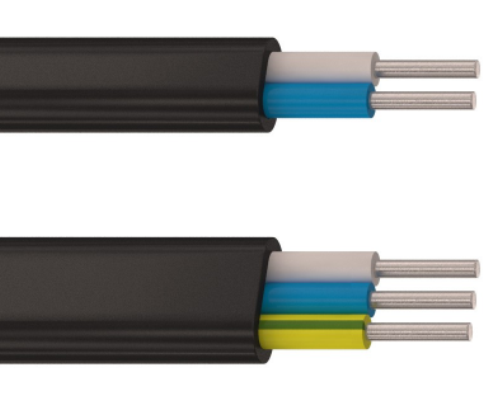

Элементы конструкции:

  1. Алюминиевая токопроводящая жила:
  • однопроволочная (класс 1) сечением 2,5-16 мм2 — «ож»,
  1. Изоляция из ПВХ пластиката,
  • цветовая маркировка жил: белая или жёлтая, синяя или зелёная, красная или малиновая;
  1. Оболочка из ПВХ пластиката.

Область применения:

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

  • в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
  • для прокладки на специальных кабельных эстакадах, по мостам и в блоках;
  • для прокладки в пожароопасных помещениях;
  • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Характеристики Кабель АВВГ-П

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.5
Максимальное переменное напряжение частоты 50 Гц [кВ]1.2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1.0
Радиус изгиба кабелей [наружных диаметров]7.5
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]0.005
Строительная длина, не менее [м]450
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]160

Маркоразмер Кабель АВВГ-П

Кабель АВВГ-П 2х2,5
Кабель АВВГ-П 2х4,0
Кабель АВВГ-П 2х6,0
Кабель АВВГ-П 2х10
Кабель АВВГ-П 2х16
Кабель АВВГ-П 3х2,5
Кабель АВВГ-П 3х4,0
Кабель АВВГ-П 3х6,0
Кабель АВВГ-П 3х10
Кабель АВВГ-П 3х16
Кабель АВВГ-П 2х2,5 — 1кВ
Кабель АВВГ-П 2х4,0 — 1кВ
Кабель АВВГ-П 2х6,0 — 1кВ
Кабель АВВГ-П 2х10 — 1кВ
Кабель АВВГ-П 2х16 — 1кВ
Кабель АВВГ-П 3х2,5 — 1кВ
Кабель АВВГ-П 3х4,0 — 1кВ
Кабель АВВГ-П 3х6,0 — 1кВ
Кабель АВВГ-П 3х10 — 1кВ
Кабель АВВГ-П 3х16 — 1кВ
