Кабель АВРБ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

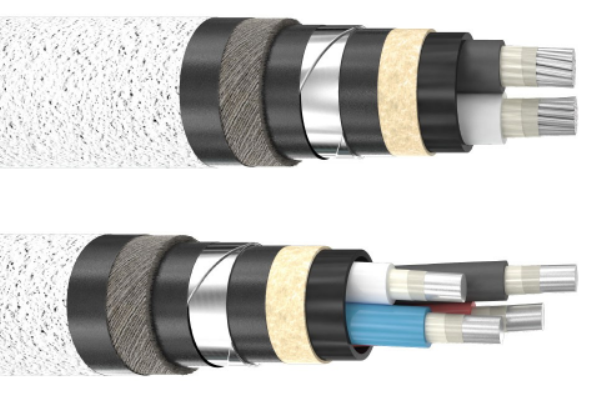

Элементы конструкции:
- Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 2,5-50 кв.мм-”ож”,
• многопроволочная (класс 2) сечением 70-240 кв.мм; - Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для
кабелей сечением 70 кв.мм и выше; - Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука,
маркировка жил:
• цифровая: 1, 2, 3, 4, жила заземления — 0, нулевая жила — без цифрового
обозначения,
• цветовая: 1 — белая или жёлтая, 2 — синяя или зелёная, 3 — красная или малиновая, 4 — коричневая или чёрная, жила заземления — зелёно-жёлтая,
нулевая жила — любого цвета; - Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
- Оболочка из ПВХ пластиката марки О-40;
- Подушка из крепированной бумаги и битума;
- Броня из двух стальных или стальных оцинкованных лент;
- Покрытие из волокнистых материалов, битума и состава, предохраняющего витки кабеля от слипания.
Область применения:
Кабели применяются для прокладки в земле (траншеях):
- с низкой, средней и высокой коррозионной активностью;
- с наличием или без наличия блуждающих токов;
- без ограничения разности уровней;
- если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.
Кабели в тропическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С. Суммарное время воздействия температуры 200°С при повторных коротких замыканиях не должно превышать 10 минут.
Характеристики Кабель АВРБ
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 36 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Монтаж при температуре, не ниже [°C] | -7 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 0.66 |
| Номинальное постоянное напряжение [кВ] | 1 |
| Радиус изгиба кабелей [наружных диаметров] | 7.5 |
| Строительная длина, не менее [м] | 125 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 200 |
| Электрическое сопротивление изоляции, не менее [МОм*км] | 50 |
Маркоразмеры. Кабель АВРБ
Кабель АВРБ 2х4,0
Кабель АВРБ 2х4,0+1х2,5
Кабель АВРБ 2х6,0
Кабель АВРБ 2х6,0+1х2,5
Кабель АВРБ 2х6,0+1х4,0
Кабель АВРБ 2х10
Кабель АВРБ 2х10+1х4,0
Кабель АВРБ 2х10+1х6,0
Кабель АВРБ 2х16
Кабель АВРБ 2х16+1х6,0
Кабель АВРБ 2х16+1х10
Кабель АВРБ 2х25
Кабель АВРБ 2х25+1х10
Кабель АВРБ 2х25+1х16
Кабель АВРБ 2х35
Кабель АВРБ 2х35+1х16
Кабель АВРБ 2х35+1х25
Кабель АВРБ 2х50
Кабель АВРБ 2х50+1х16
Кабель АВРБ 2х50+1х25
Кабель АВРБ 2х50+1х35
Кабель АВРБ 2х70
Кабель АВРБ 2х70+1х25
Кабель АВРБ 2х70+1х35
Кабель АВРБ 2х70+1х50
Кабель АВРБ 2х95
Кабель АВРБ 2х95+1х35
Кабель АВРБ 2х95+1х50
Кабель АВРБ 2х95+1х70
Кабель АВРБ 2х120
Кабель АВРБ 2х120+1х35
Кабель АВРБ 2х120+1х70
Кабель АВРБ 2х150
Кабель АВРБ 2х150+1х50
Кабель АВРБ 2х150+1х70
Кабель АВРБ 2х150+1х95
Кабель АВРБ 2х185
Кабель АВРБ 2х185+1х50
Кабель АВРБ 2х185+1х95
Кабель АВРБ 2х240
Кабель АВРБ 2х240+1х70
Кабель АВРБ 2х240+1х120
Кабель АВРБ 3х2,5
Кабель АВРБ 3х2,5+1х2,5
Кабель АВРБ 3х4,0
Кабель АВРБ 3х4,0+1х2,5
Кабель АВРБ 3х6,0
Кабель АВРБ 3х6,0+1х2,5
Кабель АВРБ 3х6,0+1х4,0
Кабель АВРБ 3х10
Кабель АВРБ 3х10+1х4,0
Кабель АВРБ 3х10+1х6,0
Кабель АВРБ 3х16
Кабель АВРБ 3х16+1х6,0
Кабель АВРБ 3х16+1х10
Кабель АВРБ 3х25
Кабель АВРБ 3х25+1х10
Кабель АВРБ 3х25+1х16
Кабель АВРБ 3х35
Кабель АВРБ 3х35+1х16
Кабель АВРБ 3х35+1х25
Кабель АВРБ 3х50
Кабель АВРБ 3х50+1х16
Кабель АВРБ 3х50+1х25
Кабель АВРБ 3х50+1х35
Кабель АВРБ 3х70
Кабель АВРБ 3х70+1х25
Кабель АВРБ 3х70+1х35
Кабель АВРБ 3х70+1х50
Кабель АВРБ 3х95
Кабель АВРБ 3х95+1х35
Кабель АВРБ 3х95+1х50
Кабель АВРБ 3х95+1х70
Кабель АВРБ 3х120
Кабель АВРБ 3х120+1х35
Кабель АВРБ 3х120+1х70
Кабель АВРБ 3х150
Кабель АВРБ 3х150+1х50
Кабель АВРБ 3х150+1х70
Кабель АВРБ 3х150+1х95
Кабель АВРБ 3х185
Кабель АВРБ 3х185+1х50
Кабель АВРБ 3х185+1х95
Кабель АВРБ 3х240
Кабель АВРБ 3х240+1х70
Кабель АВРБ 3х240+1х120
Кабель АВРБ 4х2,5
Кабель АВРБ 4х4,0
Кабель АВРБ 4х6,0
Кабель АВРБ 4х10
Кабель АВРБ 4х16
Кабель АВРБ 4х25
Кабель АВРБ 4х35
Кабель АВРБ 4х50
Кабель АВРБ 4х70
Кабель АВРБ 4х95
Кабель АВРБ 4х120
Кабель АВРБ 4х150
Кабель АВРБ 4х185
Кабель АВРБ 4х240
