Кабель АПвБбШв — cиловые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц.

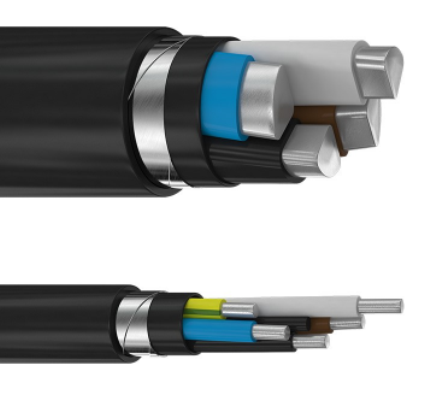

Элементы конструкции:
- Токопроводящая жила: материал — алюминий, количество жил: 3+1, 4, 5, сечение жил:
- от 4 до 240 мм2 (однопроволочная жила — ОЖ),
- от 25 до 240 мм2 (многопроволочная жила);
- Изоляция из сшитого полиэтилена (цветовая маркировка жил);
- Сердечник;
- Скрепляющая обмотка (для кабелей сечением 50мм2 и выше);
- Поясная изоляция из полиэтилена или ПВХ пластиката;
- Броня из двух стальных оцинкованных лент;
- Защитный шланг из полиэтилена.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:
- в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- в грунтах с повышенной влажностью;
- в воде.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.
Характеристики Кабель АПвБбШв
Влажность воздуха при 35° C [%] | 98 |
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
Максимальная рабочая температура жилы [°С] | 90 |
Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
Монтаж при температуре, не ниже [°C] | -20 |
Номинальное переменное напряжение частотой 50 Гц [кВ] | 1.0 |
Радиус изгиба кабелей [наружных диаметров] | 7.5 |
Сопротивление изоляции при температуре +90° С, не менее [МОм х км] | 50 |
Температура окружающей среды, верхний предел [°C] | +50 |
Температура окружающей среды, нижний предел [°C] | -60 |
Температура токопроводящих жил при коротком замыкании [°С] | 250 |
Маркоразмер Кабель АПвБбШв
Кабель АПвБбШв 1х10 — 1кВ
Кабель АПвБбШв 1х16 — 1кВ
Кабель АПвБбШв 1х25 — 1кВ
Кабель АПвБбШв 1х35 — 1кВ
Кабель АПвБбШв 1х50 — 1кВ
Кабель АПвБбШв 1х70 — 1кВ
Кабель АПвБбШв 1х95 — 1кВ
Кабель АПвБбШв 1х120 — 1кВ
Кабель АПвБбШв 1х150 — 1кВ
Кабель АПвБбШв 1х185 — 1кВ
Кабель АПвБбШв 1х240 — 1кВ
Кабель АПвБбШв 2х2,5 — 1кВ
Кабель АПвБбШв 2х2,5+1х2,5 — 1кВ
Кабель АПвБбШв 2х4,0 — 1кВ
Кабель АПвБбШв 2х4,0+1х2,5 — 1кВ
Кабель АПвБбШв 2х6,0 — 1кВ
Кабель АПвБбШв 2х6,0+1х2,5 — 1кВ
Кабель АПвБбШв 2х6,0+1х4,0 — 1кВ
Кабель АПвБбШв 2х10 — 1кВ
Кабель АПвБбШв 2х10+1х4,0 — 1кВ
Кабель АПвБбШв 2х10+1х6,0 — 1кВ
Кабель АПвБбШв 2х16 — 1кВ
Кабель АПвБбШв 2х16+1х6,0 — 1кВ
Кабель АПвБбШв 2х16+1х10 — 1кВ
Кабель АПвБбШв 2х25 — 1кВ
Кабель АПвБбШв 2х25+1х10 — 1кВ
Кабель АПвБбШв 2х25+1х16 — 1кВ
Кабель АПвБбШв 2х35 — 1кВ
Кабель АПвБбШв 2х35+1х16 — 1кВ
Кабель АПвБбШв 2х50 — 1кВ
Кабель АПвБбШв 2х50+1х16 — 1кВ
Кабель АПвБбШв 2х50+1х25 — 1кВ
Кабель АПвБбШв 2х70 — 1кВ
Кабель АПвБбШв 2х70+1х25 — 1кВ
Кабель АПвБбШв 2х70+1х35 — 1кВ
Кабель АПвБбШв 2х95 — 1кВ
Кабель АПвБбШв 2х95+1х35 — 1кВ
Кабель АПвБбШв 2х95+1х50 — 1кВ
Кабель АПвБбШв 2х120 — 1кВ
Кабель АПвБбШв 2х120+1х35 — 1кВ
Кабель АПвБбШв 2х120+1х70 — 1кВ
Кабель АПвБбШв 2х150 — 1кВ
Кабель АПвБбШв 2х150+1х50 — 1кВ
Кабель АПвБбШв 2х150+1х70 — 1кВ
Кабель АПвБбШв 2х185 — 1кВ
Кабель АПвБбШв 2х185+1х50 — 1кВ
Кабель АПвБбШв 2х185+1х95 — 1кВ
Кабель АПвБбШв 2х240 — 1кВ
Кабель АПвБбШв 2х240+1х70 — 1кВ
Кабель АПвБбШв 2х240+1х120 — 1кВ
Кабель АПвБбШв 3х2,5 — 1кВ
Кабель АПвБбШв 3х2,5+1х2,5 — 1кВ
Кабель АПвБбШв 3х4,0 — 1кВ
Кабель АПвБбШв 3х4,0+1х2,5 — 1кВ
Кабель АПвБбШв 3х6,0 — 1кВ
Кабель АПвБбШв 3х6,0+1х2,5 — 1кВ
Кабель АПвБбШв 3х6,0+1х4,0 — 1кВ
Кабель АПвБбШв 3х10 — 1кВ
Кабель АПвБбШв 3х10+1х4,0 — 1кВ
Кабель АПвБбШв 3х10+1х6,0 — 1кВ
Кабель АПвБбШв 3х16 — 1кВ
Кабель АПвБбШв 3х16+1х6,0 — 1кВ
Кабель АПвБбШв 3х16+1х10 — 1кВ
Кабель АПвБбШв 3х25 — 1кВ
Кабель АПвБбШв 3х25+1х10 — 1кВ
Кабель АПвБбШв 3х25+1х16 — 1кВ
Кабель АПвБбШв 3х35 — 1кВ
Кабель АПвБбШв 3х35+1х16 — 1кВ
Кабель АПвБбШв 3х50 — 1кВ
Кабель АПвБбШв 3х50+1х16 — 1кВ
Кабель АПвБбШв 3х50+1х25 — 1кВ
Кабель АПвБбШв 3х70 — 1кВ
Кабель АПвБбШв 3х70+1х25 — 1кВ
Кабель АПвБбШв 3х70+1х35 — 1кВ
Кабель АПвБбШв 3х95 — 1кВ
Кабель АПвБбШв 3х95+1х35 — 1кВ
Кабель АПвБбШв 3х95+1х50 — 1кВ
Кабель АПвБбШв 3х120 — 1кВ
Кабель АПвБбШв 3х120+1х35 — 1кВ
Кабель АПвБбШв 3х120+1х70 — 1кВ
Кабель АПвБбШв 3х150 — 1кВ
Кабель АПвБбШв 3х150+1х50 — 1кВ
Кабель АПвБбШв 3х150+1х70 — 1кВ
Кабель АПвБбШв 3х185 — 1кВ
Кабель АПвБбШв 3х185+1х50 — 1кВ
Кабель АПвБбШв 3х185+1х95 — 1кВ
Кабель АПвБбШв 3х240 — 1кВ
Кабель АПвБбШв 3х240+1х70 — 1кВ
Кабель АПвБбШв 3х240+1х120 — 1кВ
Кабель АПвБбШв 4х2,5 — 1кВ
Кабель АПвБбШв 4х4,0 — 1кВ
Кабель АПвБбШв 4х6,0 — 1кВ
Кабель АПвБбШв 4х10 — 1кВ
Кабель АПвБбШв 4х16 — 1кВ
Кабель АПвБбШв 4х25 — 1кВ
Кабель АПвБбШв 4х35 — 1кВ
Кабель АПвБбШв 4х50 — 1кВ
Кабель АПвБбШв 4х70 — 1кВ
Кабель АПвБбШв 4х95 — 1кВ
Кабель АПвБбШв 4х120 — 1кВ
Кабель АПвБбШв 4х150 — 1кВ
Кабель АПвБбШв 4х185 — 1кВ
Кабель АПвБбШв 4х240 — 1кВ
Кабель АПвБбШв 5х2,5 — 1кВ
Кабель АПвБбШв 5х4,0 — 1кВ
Кабель АПвБбШв 5х6,0 — 1кВ
Кабель АПвБбШв 5х10 — 1кВ
Кабель АПвБбШв 5х16 — 1кВ
Кабель АПвБбШв 5х25 — 1кВ
Кабель АПвБбШв 5х35 — 1кВ
Кабель АПвБбШв 5х50 — 1кВ
Кабель АПвБбШв 5х70 — 1кВ
Кабель АПвБбШв 5х95 — 1кВ
Кабель АПвБбШв 5х120 — 1кВ
Кабель АПвБбШв 5х150 — 1кВ
Кабель АПвБбШв 5х185 — 1кВ
Кабель АПвБбШв 5х240 — 1кВ
