АПВББШВ Кабель

АПВБбШв

Кабель АПВББШВ — силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

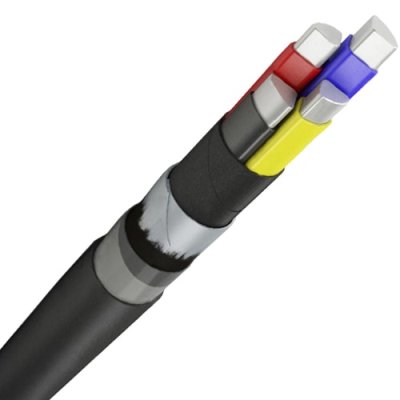

Элементы конструкции:

  1. Алюминиевая токопроводящая жила 1 или 2 класса:
  • количество жил: 1: сечение жил от 10 до 625 мм2;
  • количество жил: 2, 3, 4, 5: сечение жил от 10 до 240 мм2;
  1. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
  2. Поясная изоляция из ПВХ лент (для кабелей сечением 50 мм2 и выше);
  3. Броня из двух стальных лент;
  4. Битум;
  5. Обмотка из полиэтилентерефталантной пленки;
  6. Защитный шланг из ПВХ пластиката.

Область применения:

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным  климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря. Кабели применяются для прокладки:

  • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
  • в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
  • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс.  Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Характеристики Кабель АПВББШВ

Влажность воздуха при 35° C [%]98
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]3.5
Максимальная рабочая температура жилы [°С]90
Максимальное переменное напряжение частоты 50 Гц [кВ]1.2
Монтаж при температуре, не ниже [°C]-15
Номинальное переменное напряжение частотой 50 Гц [кВ]1.0
Радиус изгиба кабелей [наружных диаметров]7.5
Сопротивление изоляции при температуре +90° С, не менее [МОм х км]50
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50
Температура токопроводящих жил при коротком замыкании [°С]250

Кабель АПВББШВ4х16ок(N)-1 ВНИИКП
Кабель АПВББШВ3х16 ок(N,PE)-0,66 Ч, бар
Кабель АПВББШВ1х240мк-1 ВНИИКП
Кабель АПВББШВ4х70мс(N)-1 ВНИИКП
Кабель АПВББШВ4х185мс(N)-1 ТРТС
Кабель АПВББШВ4х240мс(N)-1 ТРТС
Кабель АПВББШВ4х120мс(N)-1 ТРТС
Кабель силовой АПВББШВ 4х35(ок)-1 однопроволочный
Кабель силовой АПВББШВ 4х185мс(N)-1
Кабель АПВББШВ4х300мс(N)-1 многопроволочный ТРТС
Кабель АПВББШВ4х16-1 ТРТС многопроволочный
Кабель АПВББШВ4х185 мс(N)-1
Кабель АПВББШВ4х120 мс(N)-1
Кабель АПВББШВ4х10ок(N)-1
Кабель АПВББШВ4х50мс(N) -1
Кабель АПВББШВ3х95 мс(N,PE)-1
Кабель АПВББШВ435ок(N)-1
Кабель АПВББШВ4150мс(N)-1
Кабель АПВББШВ4х185мс(N)-1 ТРТС
Кабель АПВББШВ450мс(N)-1
Кабель АПВББШВ4185мс(N)-1
Кабель АПВББШВ450ок(N)-1
Кабель АПВББШВ435мк(PE)-1
Кабель АПВББШВ4х35ок(N)-0.660 ТРТС
Кабель АПВББШВ1 кВ 5Х185 мс(N,PE) ТРТС
Кабель АПВББШВ470мс(PE)-1
Кабель АПВББШВ4240мс(PE)-1
Кабель АПВББШВ450мс(PE)-1
Кабель АПВББШВ4185мс(PE)-1
Кабель АПВББШВ435мс(PE)-1
Кабель АПВББШВ1 кВ 5Х150 мс(N,PE) ТРТС
Кабель АПВББШВ4120мс(PE)-1
Кабель АПВББШВ416ок(PE)-1
Кабель АПВББШВ550ок(N.PE)-1
Кабель АПВББШВ535мк(N.PE)-1
Кабель АПВББШВ5185мс(N.PE)-1
Кабель АПВББШВ5*16ок(N.PE)-1
