Кабель АКВВГ

акввг

Кабель АКВВГ предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.

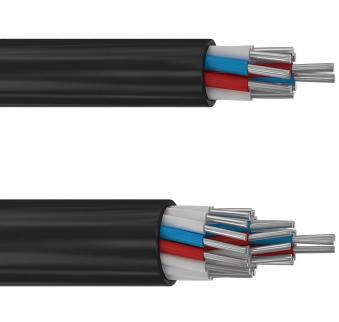

Элементы конструкции:

  1. Алюминиевая однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483.
  2. Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.
  3. Оболочка из поливинилхлоридного пластиката. В кабелях марки КВВГз оболочка с заполнением пространства между жилами.

Область применения Кабель АКВВГ

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1 000 В.

Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).

Характеристики Кабель АКВВГ

Влажность воздуха при 35° C [%]98
Гарантийный срок эксплуатации [месяц]36
Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ]2.5
Максимальная рабочая температура жилы [°С]70
Монтаж при температуре, не ниже [°C]0
Номинальное переменное напряжение частотой 50 Гц [кВ]0.66
Строительная длина, не менее [м]150
Температура окружающей среды, верхний предел [°C]+50
Температура окружающей среды, нижний предел [°C]-50

Маркоразмеры Кабель АКВВГ

Кабель АКВВГ 4х2,5
Кабель АКВВГ 4х4,0
Кабель АКВВГ 4х6,0
Кабель АКВВГ 4х10
Кабель АКВВГ 5х2,5
Кабель АКВВГ 5х4,0
Кабель АКВВГ 5х6,0
Кабель АКВВГ 5х10
Кабель АКВВГ 7х2,5
Кабель АКВВГ 7х4,0
Кабель АКВВГ 7х6,0
Кабель АКВВГ 7х10
Кабель АКВВГ 10х2,5
Кабель АКВВГ 10х4,0
Кабель АКВВГ 10х6,0
Кабель АКВВГ 10х10
Кабель АКВВГ 14х2,5
Кабель АКВВГ 14х4,0
Кабель АКВВГ 14х6,0
Кабель АКВВГ 14х10
Кабель АКВВГ 19х2,5
Кабель АКВВГ 19х4,0
Кабель АКВВГ 19х6,0
Кабель АКВВГ 19х10
Кабель АКВВГ 27х2,5
Кабель АКВВГ 27х4,0
Кабель АКВВГ 37х2,5
Кабель АКВВГ 37х4,0
