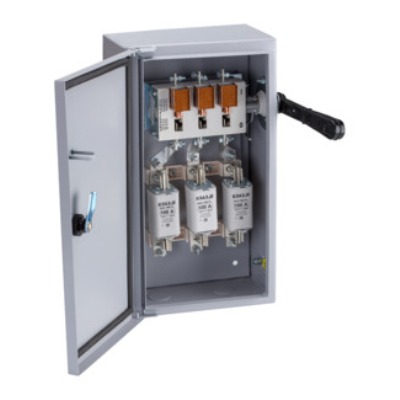

ЯРП, ЯРВ Ящики силовые на токи от 100А до 630А
Ящик силовой ЯРП и ЯРВ производства КЭАЗ предназначены для нечастых включений и отключений силовых электрических цепей напряжением 380 В переменного тока частотой 50 Гц и для защиты от токов перегрузки и токов короткого замыкания.
Преимущества:
- Повышенная жесткость и прочность
- Высококачественное наружное покрытие
- Повышенная стойкость электрического щита к коррозии
- Степень защиты оболочки IP32, IP54
Обозначение
Ящик силовой ЯРП11М-Х1 Х2 MХ3-Х4…А-IPХ5Х6-Х7-КЭАЗ
| Часть наименования | Расшифровка |
| Ящик силовой | Группа изделий |
| ЯРП11М | Серия |
| 11 | Условное обозначение серии |
| М | Модернизированный |
| Х1 | Количество полюсов и число направлений: 3 — трехполюсный на одно направление; 4 — четырехполюсный на одно направление; 7 — трехполюсный на два направления; 8 — четырехполюсный на два направления |
| Х2М | Обозначение номинального тока: 1 — 100А; 5 — 250А; 7 — 400А; 9 — 630А |
| Х3 | Вспомогательные контакты: 1 — отсутствие; 2 — наличие. |
| Х4…А | Номинальный ток цепи, А: 100; 250; 400; 630 |
| IPХ5Х6 | Обозначение степени защиты: IP32; IP54 |
| Х7 | Климатическое исполнение и категория размещения: УХЛ3 или Т3 |
| КЭАЗ | Торговая марка |
Ящик силовой ЯРВ-Х1Х2-1-Х3…А-IPХ4Х5-Х6-КЭАЗ
| Ящик силовой | Группа изделий |
| ЯРВ | Серия |
| Х1 | Количество полюсов и число направлений: 3 — трехполюсный на одно направление; 7 — трехполюсный на два направления; |
| Х2 | Номинальный ток встраиваемых аппаратов: 1 — 100 А; 5 — 250 А; 7 — 400 А; 9 — 630 А. |
| 1 | Отсутствие в устройстве предохранителя. |
| Х3…А | Номинальный ток цепи: 100 А, 250 А, 400 А, 630 А |
| IPХ4Х5 | Степень защиты: IP32; IP54 |
| Х6 | Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ3 |
| КЭАЗ | Торговая марка |
Варианты исполнения Ящик силовой ЯРП/ЯРВ
148921 | Ящик силовой ЯРП11М-311-100А-IP54-УХЛ1
148922 | Ящик силовой ЯРП11М-351-250А-IP54-УХЛ1
147548 | Ящик силовой ЯРВ-311-100А-IP54-УХЛ1
113109 | Ящик силовой ЯРП11М-311-100А-IP32-УХЛ3
113132 | Ящик силовой ЯРП11М-371-400А-IP32-УХЛ3
120096 | Ящик силовой ЯРВ-35-250А-IP54-УХЛ1
148923 | Ящик силовой ЯРП11М-371-400А-IP54-УХЛ1
228587 | Ящик силовой ЯРВ-351-250А-IP54-УХЛ1
222715 | Ящик силовой ЯРВ-37-400А-IP54-УХЛ1
148924 | Ящик силовой ЯРП 11М-711-100А-IP54-УХЛ1
148926 | Ящик силовой ЯРП11М-771-400А-IP54-УХЛ1
113130 | Ящик силовой ЯРП 11М-351-250А-IP32-УХЛ3
113138 | Ящик силовой ЯРВ-311-100А-IP32-УХЛ3
120092 | Ящик силовой ЯРВ-31-100А-IP54-УХЛ1
120090 | Ящик силовой ЯРВ-31-100А-IP32-УХЛ3
148925 | Ящик силовой ЯРП11М-751-250А-IP54-УХЛ1
120094 | Ящик силовой ЯРВ-35-250А-IP32-УХЛ3
113135 | Ящик силовой ЯРП 11М-751-250А-IP32-УХЛ3
113141 | Ящик силовой ЯРВ-371-400А-IP32-УХЛ3
120097 | Ящик силовой ЯРВ-37-400А-IP32-УХЛ3
113134 | Ящик силовой ЯРП11М-711-100А-IP32-УХЛ3
113139 | Ящик силовой ЯРВ-351-250А-IP32-УХЛ3
113136 | Ящик силовой ЯРП11М-771-400А-IP32-УХЛ3
113133 | Ящик силовой ЯРП11М-391-630А-IP32-УХЛ3
144391 | Ящик силовой ЯРП11М-391-630А-IP54-УХЛ1
113142 | Ящик силовой ЯРВ-391-630А-IP32-УХЛ3
113137 | Ящик силовой ЯРП11М-791-630А-IP32-УХЛ3
148927 | Ящик силовой ЯРП11М-791-630А-IP54-УХЛ1
