Измеритель 2ТРМ0 ОВЕН — двухканальный измеритель с универсальным входом. Главные преимущества:
- Улучшенная помехоустойчивость: 2ТРМ0 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А;
- Повышенная надежность: наработка на отказ составляет 100 000 часов;
- Повышенная точность измерений: погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5);
- Межповерочный интервал – 3 года;
- Гарантийный срок обслуживания 2ТРМ0 составляет 5 лет;
- Улучшенные показатели климатического исполнения: допустимый диапазон рабочих температур от –20 до +50 °С;
- Универсальные входы: прибор поддерживает все наиболее распространенные типы датчиков;
- Расширенный диапазон напряжений питания: 90…245 В частотой 47…63 Гц;
- Встроенный источник питания 24 В во всех модификациях нового 2ТРМ0 для питания активных датчиков или других низковольтных цепей АСУ
Основные функции измерителя двухканального ОВЕН 2ТРМ0
- Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
- Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа;
- Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода);
- Вычисление разности двух измеряемых величин (ΔТ = Т1 – Т2);
- Индикация текущих значений измеренных величин Т1,Т2 или их разности на встроенном 4-х разрядном светодиодном цифровом индикаторе;
- Импульсный источник питания 90…245 В 47…63 Гц;
- Встроенный источник питания 24 В для активных датчиков во всех модификациях прибора;
- Программирование кнопками на лицевой панели прибора;
- Сохранение настроек при отключении питания;
- Защита настроек от несанкционированных изменений;
Особенности Измеритель 2ТРМ0 ОВЕН в корпусе Щ11
- Быстрые входы. Для унифицированных сигналов тока (0…5, 0…20, 4…20мА) и напряжения (0…1В, -50…+50мВ) период опроса входа составляет 0.1сек. Это позволяет использовать 2ТРМ0 для измерения высокодинамичных видов сигналов, например, давления;
- Съемный клеммник. Существенно облегчает монтаж\демонтаж прибора при установке, проведении сервисных работ, метрологической поверки и т.д.;
- Универсальный источник питания. Позволяет запитывать прибор как от источника переменного напряжения 90…264В (номинал 220В), так и от источника постоянного напряжения 20…375 В (номинал 24В);
- Внешний компенсатор холодных концов термопары. На второй вход 2ТРМ0-Щ11 можно подключить датчик, который будет измерять температуру холодных концов термопары, и эта величина будет использоваться при компенсации. Эта функция позволяет отказаться от использовании дорогостоящих термокомпенсационных проводов при работе термоэлектрическими преобразователями (термопарами) подключенными к первому входу.
Назначение измерителя 2ТРМ0
Измеритель 2ТРМ0 предназначен для измерения температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Технические характеристики Измеритель 2ТРМ0 ОВЕН
Универсальные входы
| Количество универсальных входов | 2 |
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
| Время опроса одного входа: | |
| – для термопреобразователей сопротивления | не более 0,8 с |
| – для других датчиков | не более 0,4 с |
| Предел основной приведенной погрешности измерения: | |
| – для термоэлектрическихпреобразователей | ±0,5 % |
| – для других датчиков | ±0,25 % |
Характеристики измерительных датчиков
| Код b1-0 (b2-0) | Тип датчика | Диапазонизмерений | Разрешающаяспособность* |
| 01 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С |
| 09 | ТСМ (50М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 07 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С |
| 08 | ТСП (50П) W100=1.391 | –240…+1100 °С | 0,1 °С |
| 00 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С |
| 14 | ТСМ (100М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 02 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С |
| 03 | ТСП (100П) W100=1.391 | –240…+1100 °С | 0,1 °С |
| 29 | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С |
| 30 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С |
| 31 | ТСМ (500М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 32 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С |
| 33 | ТСП (500П) W100=1.391 | –250…+1100 °С | 0,1 °С |
| 34 | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С |
| 35 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С |
| 36 | ТСМ (1000М) W100=1.428 | –200…+200 °С | 0,1 °С |
| 37 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С |
| 38 | ТСП (1000П) W100=1.391 | –250…+1100 °С | 0,1 °С |
| 39 | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С |
| 15 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С |
| 04 | термопара ТХК (L) | –200…+800 °С | 0,1 °С |
| 20 | термопара ТЖК (J) | –200…+1200 °С | 0,1 °С |
| 19 | термопара ТНН (N) | –200…+1300 °С | 0,1 °С |
| 05 | термопара ТХА (K) | –200…+1360 °С | 0,1 °С |
| 17 | термопара ТПП (S) | –50…+1750 °C | 0,1 °С |
| 18 | термопара ТПП (R) | –50…+1750 °C | 0,1 °С |
| 16 | термопара ТПР (В) | +200…+1800 °C | 0,1 °С |
| 21 | термопара ТВР (А-1) | 0…+2500 °С | 0,1 °С |
| 22 | термопара ТВР (А-2) | 0…+1800 °C | 0,1 °С |
| 23 | термопара ТВР (А-3) | 0…+1800 °C | 0,1 °С |
| 24 | термопара ТМК (Т) | –200…+400 °C | 0,1 °С |
| 12 | ток 0…5 мА | 0…100 % | 0,1 % |
| 11 | ток 0…20 мA | 0…100 % | 0,1 % |
| 10 | ток 4…20 мА | 0…100 % | 0,1 % |
| 06 | напряжение –50…+50 мВ | 0…100 % | 0,1 % |
| 13 | напряжение 0…1 В | 0…100 % | 0,1 % |
Варианты исполнения
2ТРМ0-Д.У

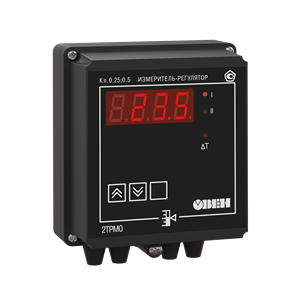

2ТРМ0-Н.У
2ТРМ0-Н.У
2ТРМ0-Н.У
2ТРМ0-Н.У
