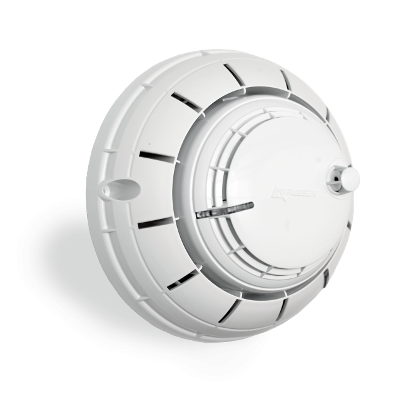

ИЗ-1Б прот.R3 — изолятор шлейфа базовый предназначен для использования в адресных линиях связи RS-R3 приемно-контрольных приборов «Рубеж-2ОП» прот.R3, «Рубеж-КАУ1» прот.R3 или «Рубеж-КАУ2» прот.R3 и используется для размыкания части адресной линии связи при обнаружении в ней признаков короткого замыкания.
Характеристики ИЗ-1Б прот.R3
Ток потребления: — в дежурном режиме, не более — в режиме срабатывании, не более | 0,5 мА 10 мА |
Время срабатывания, не более | 0,1 с |
Габаритные размеры, не более | Ø145 × 42 мм |
Масса, не более | не более 150 г |
Рабочий диапазон температур | от -25 до +60°С |
Средний срок службы | 10 лет |
Изолятор ИЗ-1Б прот.R3 представляет из себя пластиковый корпус с размещенной внутри платой изолятора. Внутрь корпуса устанавливается адресный извещатель, работающий по протоколу RS-R3: ИП 212-64 прот.R3, ИП 212/101-64-PR прот.R3, или ИП 101-29-PR прот.R3, установленным на корпус изолятора. Извещатель в комплект поставки ИЗ-1Б прот.R3 не входит.
Изолятор ИЗ-1Б прот.R3 является адресным устройством и в системе занимает 1 адрес. Изолятор шлейфа допускает подключение к АЛС без учета полярности.
Конструкция корпуса изолятора предотвращает затекание воды внутрь корпуса со стороны крепления к потолку и по кабелю АЛС внутрь устройства, обеспечивая дополнительную защиту изолятора и извещателя от капель воды.
