![ивэпр 12/5 rs-r3 ивэпр 12 5 rs r3](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/11/ИВЭПР-12-5-RS-R3.png?resize=563%2C400)

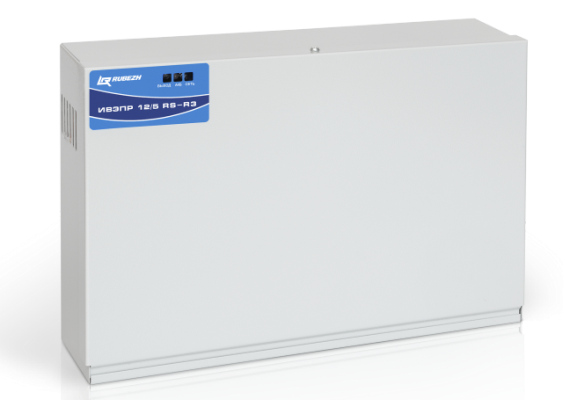

ИВЭПР 12/5 RS-R3 — предназначен для бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока.
Характеристики ИВЭПР 12/5 RS-R3
Входное напряжение сети | 130…265 В |
Номинальный ток нагрузки» | 0…5 А |
Максимальный кратковременный ток нагрузки | 5,5 А (в течение 15 мин) |
Выходное постоянное напряжение — при работе от сети — при работе от АКБ | 13,4…13,8 В 10,8…13,5 В |
Напряжение отключения АКБ при защите от глубокого разряда | 10,4 В ± 0,3 В |
Собственное потребление источника от АКБ в резервном режиме | не более 70 мА |
Потребление источника в режиме защиты АКБ от глубокого разряда | не более 25 мА |
Суммарная емкость нагрузок | не более 3300 мФ |
Мощность, потребляемая от сети переменного тока | не более 110 Вт |
Диапазон рабочих температур | от -10 ºС до +40 ºС |
Наработка на отказ | не менее 40 000 ч. |
Средний срок службы | 10 лет |
Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж». Источник сертифицирован на соответствие ГОСТ Р 53325-2009..
Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:
СОБЫТИЯ:
- Разряд АКБ1
- Разряд АКБ1 устранён
- Отсутствие АКБ1
- АКБ1 подключен
- Нет сетевого напряжения
- Разряд АКБ2
- Разряд АКБ2 устранён
- Отсутствие АКБ2
- АКБ2 подключен
- Есть сетевое напряжение
НЕИСПРАВНОСТИ:
- Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
- Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
- Глубокий разряд АКБ1
- Глубокий разряд АКБ2
Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.
ПРЕИМУЩЕСТВА КОНСТРУКЦИИ
- оптимальный заряд АКБ за счёт схемы постоянного тестирования;
- защиту аккумуляторных батарей от перезаряда и глубокого разряда.
- электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.
СХЕМНОЕ РЕШЕНИЕ
- два независимых выхода питания;
- возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
- выходное напряжение гальванически развязано от корпуса.
ИНФОРМАТИВНОСТЬ
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
- при наличии сети 230 В — светится зеленым светом;
- при отсутствии сети 230 В — не светится.
Индикатор ВЫХОД:
- при наличии напряжения хотя бы на одном на выходе (нет КЗ) —
- при отсутствии выходного напряжения – не светится.
Индикатор АКБ:
- при наличии хотя бы одной исправной и заряженной АКБ — светится зеленым цветом;
- при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
- при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ — светится красным цветом.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
ИСТОЧНИК ПИТАНИЯ* | РАЗМЕРЫ, ММ | МАССА ИСТОЧНИКАM БЕЗ АКБ, КГ | ГАБАРИТНЫЕ РАЗМЕРЫ УСТАНАВЛИВАЕМЫХ АКБ, ММ |
---|---|---|---|
ИВЭПР 12/5 RS-R3 2х7 БР | 184×324×86 | 2,1 | 99×151×65 |
ИВЭПР 12/5 RS-R3 2х12 БР | 184×324×111 | 2,3 | 99×151×98 |
ИВЭПР 12/5 RS-R3 2х17 БР | 254×376×86 | 2,6 | 167×181×76 |
ИВЭПР 12/5 RS-R3 2х40 БР | 254×346×211 | 4,6 | 174×198×165 |
* 2х7, 2х12, 2х17 – количество и ёмкость (в А*ч) устанавливаемых АКБ.
-Р — выход дистанционной сигнализации «Авария» выполнен виде замыкающихся контактов реле.
БР — возможность подключения боксов резервного питания БР12 для увеличения продолжительности непрерывной работы в резервном режиме.
