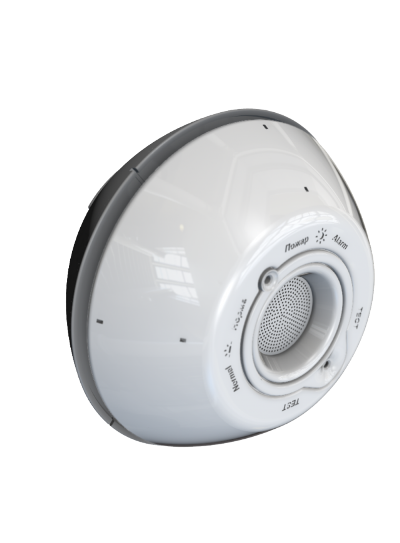

ИП 212-164 ПРОТ.R3 -извещатель пожарный дымовой оптико-электронный адресно-аналоговый предназначен для обнаружения возгораний, сопровождающихся появлением дыма малой концентрации внутри контролируемого пространства различных зданий, сооружений, и передачи сигнала «Пожар», а также информации о своем техническом состоянии в приемно-контрольный прибор.
Характеристики Извещатель ИП 212-164 ПРОТ.R3
Питание | от АЛС (24-36 В) |
Чувствительность извещателя | 0,05 до 0,2 дБ/м |
Извещатель сохраняет работоспособность при воздействии: воздушного потока со скоростью фоновой освещенности от искусственных или естественных источников освещения | до 10 м/с до 12000 лк |
Максимальный потребляемый ток в дежурном режиме, не более | 0,3 мА |
Частота моргания светового индикатора в дежурном режиме/в режиме «Пожар» | 0,2 Гц/2 Гц |
Габаритные размеры извещателя с розеткой, не более | Ø110×70 мм |
Масса извещателя с розеткой, не более | 130 г |
Рабочий диапазон температур | от -25 до +55°С |
Степень защиты, обеспечиваемая оболочкой извещателя по ГОСТ 14254 | IP42 |
Средний срок службы, не менее | 10 лет |
Извещатель ИП 212-164 ПРОТ.R3 выполняет следующие функции:
- измерение концентрации дыма и передача результата измерения в прибор;
- обработка по специальным алгоритмам результатов измерений и принятие решения о формировании сигнала «Пожар»;
- формирование и передача в прибор сигнала «Неисправность»;
- индикация режима работы извещателя;
- измерение запыленности области контроля оптической среды и передача результата измерения в прибор;
- автоматическая компенсация запыленности области контроля оптической среды;
- тестирование с помощью кнопки или оптического тестера ОТ-1.
Извещатель состоит из розетки и датчика, выполненного в пластмассовом корпусе, внутри которого размещена плата с электронными компонентами, обеспечивающая обработку сигналов на базе микроконтроллера. Магнитное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.
Принцип работы извещателя основан на анализе отраженного и прямого луча от излучателя зафиксированного фото-приемником. В зависимости от вещества, находящейся в газо-воздушной смеси внутри дымовой камеры извещатель способен идентифицировать его тип.
Особенности конструкции оптических каналов и специальный алгоритм вычисления процессора позволяют обеспечивать срабатывание извещателя также на черный дым и не реагировать на водяной туман.
