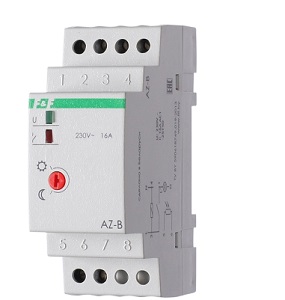

Фотореле AZ-B — отличительные особенности реле: Выносной фотодатчик. Максимальный ток нагрузки — 16 А.
Назначение
Для автоматического включения освещения в сумерки и выключения на рассвете.
Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т. п., а также для использования в устройствах промышленной и бытовой автоматики.
Принцип работы
Принцип работы основан на контроле уровня освещенности выносным фотодатчиком. При снижении уровня освещенности ниже установленного замыкаются контакты реле 1, 3 и включается нагрузка. При увеличении уровня освещенности контакты 1, 3 размыкаются, нагрузка выключается.
Технические характеристики Фотореле AZ-B
| Артикул | EA01.001.009 |
| Код ETIM | EC000189 |
| Напряжение питания, В/Гц | 230 / 50 |
| Максимальный коммутируемый ток, А | 16 AС-1 / 250 В |
| Максимальная мощность нагрузки | см. табл. 1 РЭ |
| Контакт | 1NO (гальванически связан с цепью питания) |
| Индикация | 2 светодиода |
| Задержка включения, с | 2…5 |
| Задержка выключения, с | 10…15 |
| Порог освещенности, лк | 2…100 |
| Потребляемая мощность, не более, Вт | 1 |
| Диапазон рабочих температур,°С | -25…+50 |
| Степень защиты | IР20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | 2S |
| Масса, г | 82 |
| Монтаж | на DIN-рейке 35 мм |
| Момент затяжки винтового соединения, Нм | 0,5 |
