ДЗ-1-СО датчик (сигнализатор) — детектор превышения уровня (концентрации) окиси углерода (СО) предназначен для автоматического непрерывного контроля концентрации угарного газа и сигнализации о превышении установленных требованиями РД 12-341-00 («Инструкция по контролю за содержанием окиси углерода в помещениях котельных») пороговых значений концентрации моноокиси углерода в воздушной среде производственных, административных и жилых помещений, зданий и сооружений.
Преимущества ОВЕН ДЗ-1-СО
- Индикация (световая и звуковая) достижения концентрацией СО двух пороговых значений.
- Высокая чувствительность и селективность к СО.
- Встроенная самодиагностика для проверки работоспособности
- Выходное перекидное э/м реле для управления разнообразным внешним оборудованием.

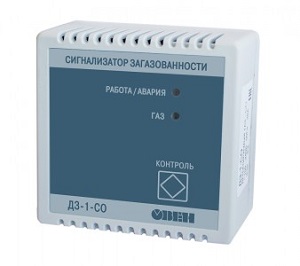

Газосигнализатор представляет собой стационарное настенное устройство непрерывного действия для обнаружения скоплений угарного газа с конвекционным способом контроля среды. Контроль концентрации СО в воздухе прибор осуществляет при помощи электрохимического чувствительного элемента, принцип действия которого основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии угарного газа. Чувствительный элемент обладает высокой чувствительностью и селективностью к окиси углерода
Прибор имеет два выходных устройства типа «Электромеханическое реле с перекидными контактами», которые могут управлять внешним оборудованием различного характера: газовым отсечным клапаном, сиреной, дополнительной световой сигнализацией, вентилятором и т.п. Применяемый метод отбора пробы – диффузионный.
В приборе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.
Области применения
Газовый детектор ОВЕН ДЗ-1-СО применяется в котельных различной мощности, подземных гаражах, подвалах промышленных предприятий и т.п.
Технические характеристики ДЗ-1-СО датчик (сигнализатор)
| Характеристика | Значение |
| Контролируемый газ | СО (окись углерода) |
| Метод отбора пробы | диффузионный |
| Количество чувствительных элементов (ЧЭ) | 1 |
| Тип ЧЭ | электрохимический |
| Диапазон обнаружения | 0…250 мг/м3 |
| Точность детектирования | ±15 мг/м3 |
| Время готовности к работе после включения питания, не более | 10 сек |
| Время реакции (инерционность), не более | 3 сек |
| Период обновления результатов, не более | 1 сек |
| Виды сигнализации | световая, звуковая |
| Пороги срабатывания сигнализации: | порогl 20 ± 5 мг/м3 |
| порогII 100 ± 5 мг/м3 | |
| Уровень громкости звуковой сигнализации на расстоянии 1 м от прибора, не менее | 70 дБ |
| Количество выходных устройств | 2 |
| Тип выходных устройств | э/м реле, 250 В АС |
| Максимальный коммутируемый ток | 5 А |
| Коммутируемая мощность, не более | 500 ВА |
| Диапазон напряжения питания от сети переменного тока | 100…250 В, частота 50±1 Гц |
| Мощность потребления, не более | 2 ВА |
| Степень защиты оболочки от внешнего воздействия по ГОСТ 14254 | IP20 |
| Габаритные размеры | 84×84×36 мм |
| Диапазон рабочих температур окружающего воздуха | –20…+70 °С |
| Масса, не более | 0,1 кг |
| Средний срок службы, не менее | 7 лет |
Варианты исполнения ДЗ-1-СО датчик (сигнализатор)
ДЗ-1-СО
