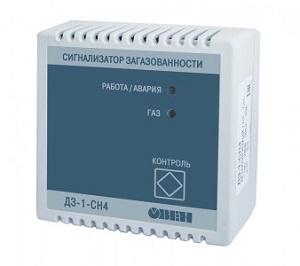

ДЗ-1-СН4 датчик (сигнализатор) — детектор превышения уровня (концентрации) горючих (топливных) газов предназначен для автоматического непрерывного контроля содержания природного газа (концентрации метана – СН4 по ГОСТ 5542) и сигнализации о превышении установленного порогового значения довзрывоопасной концентрации природного газа (НКПР) в воздушной среде производственных помещений, технических и административных сооружений.
Технические характеристики ДЗ-1-СН4 датчик (сигнализатор)
| Характеристика | Значение |
| Контролируемый газ | СН4 (метан) |
| Метод отбора пробы | диффузионный |
| Количество чувствительных элементов (ЧЭ) | 1 |
| Тип ЧЭ | полупроводниковый |
| Диапазон обнаружения | 330…6 670 мг/м3 |
| Предел допускаемой абсолютной погрешности | ±2 % НКПР* (±580 мг/м3) |
| Время готовности к работе после включения питания, не более | 10 сек |
| Время реакции (инерционность), не более | 3 сек |
| Период обновления результатов | 1 сек |
| Виды сигнализации | световая, звуковая |
| Порог срабатывания сигнализации | 10% НКПР (2 900 мг/м3) |
| Уровень громкости звуковой сигнализации на расстоянии 1 м, не менее | 70 дБ |
| Количество выходных устройств | 1 |
| Тип выходного устройства | э/м реле, 250 В АС |
| Максимальный коммутируемый ток | 5 А |
| Коммутируемая мощность, не более | 500 ВА |
| Диапазон напряжения питания от сети переменного тока | 100…250 В, частота 50±1 Гц |
| Мощность потребления, не более | 2 ВА |
| Степень защиты оболочки от внешнего воздействия по ГОСТ 14254 | IP20 |
| Диапазон рабочих температур окружающего воздуха | –20…+70 °С |
| Габаритные размеры | 84×84×36 мм |
| Масса, не более | 0,1 кг |
| Средний срок службы, не менее | 10 лет |
Габаритные и установочные размеры
Датчик загазованности ОВЕН ДЗ-1-СН4 следует устанавливать так, чтобы вентиляционные прорези были снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсору газовую смесь для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.
Габаритные и установочные размеры датчика загазованности помещения
Правила установки
При выборе места установки необходимо соблюдать следующие рекомендации:
- прибор следует устанавливать в местах возможной утечки или скопления СН4 в отдалении (не менее 2 м по горизонтали) от отверстий для вентиляции и нагнетания воздуха, топок котлов, газовых плит и других нагревательных устройств – в месте, где чаще всего пребывают или могут находиться люди;
- высота установки прибора должна лежать в пределах 2,5 – 3,0 м от уровня пола, но не менее 0,3 м от потолка;
- один прибор контролирует площадь примерно 50 м², и если пространство значительно больше или разделено на несколько частей, то приборы должны быть установлены в каждой части помещения;
- расстояние от прибора до потенциального источника газа не должно превышать 8 м (по потолку), при этом прибор не должен быть отделен от потенциального источника газ перегородкой выше 0,3 м (балка, кессоны на потолке).
Правила установки сигнализаторов СО и СН4 в котельных
Варианты исполнения ДЗ-1-СН4 датчик (сигнализатор)
ДЗ-1-СН4
