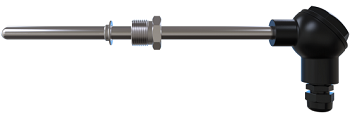

ДТСхх5 термосопротивления с коммутационной головкой EXIA термопреобразователи во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термосопротивлениями в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1…Т6 Ga Х
| 0 | Датчики относятся к категории особо взрывобезопасного оборудования |
| Ех | Знак соответствия стандартам взрывозащиты |
| ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
| IIC | Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
| Т1…Т6 | Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
| Ga | Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
| Х | Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
| Температурный класс | Т1 | Т2 | Т3 | Т4 | Т5 | Т6 |
| Температура окружающей и контролируемой среды, не более | 425 °С | 275 °С | 195 °С | 130 °С | 95 °С | 80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Технические характеристики ДТСхх5 термосопротивления EXIA
При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.
| Характеристики | ДТСхх5-ЕХ | ДТСхх5-ЕХ | ДТСхх5-ЕХ | ДТС125-ЕX | ДТС125-ЕX |
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П, 100П | Pt100, Pt500, Pt1000 | 50М, 100М | 50П, 100П, Pt100, Pt500, Pt1000 |
| Диапазон измеряемых температур: | |||||
| — класс допуска А | –100…+450 °C | –60…+300 °C | –50…+85 °C | –60…+85 °C | |
| — класс допуска В и С | –50…+180 °C | –196…+500 °C | –60…+500 °C | –50…+85 °C | –60…+85 °C |
| Температура окружающей среды | –60…+85 °C | –60…+85 °C | –60…+85 °C | –60…+85 °C | –60…+85 °C |
| Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
| Показатель тепловой инерции | не более 10…30 с | не более 10…30 с | не более 10…30 с | не более 10…30 с | не более 10…30 с |
| Сопротивление изоляции | не менее 100 МОм | не менее 100 МОм | не менее 100 МОм | не менее 100 МОм | не менее 100 МОм |
| Количество чувствительных элементов | 1 или 2 | 1 или 2 | 1 или 2 | 1 или 2 | 1 или 2 |
| Схема внутренних соединений проводников | 2 — двухпроводная 3 — трехпроводная 4 — четырехпроводная | 2 — двухпроводная 3 — трехпроводная 4 — четырехпроводная | 2 — двухпроводная 3 — трехпроводная 4 — четырехпроводная | 2 — двухпроводная 3 — трехпроводная 4 — четырехпроводная | 2 – двухпроводная 3 – трехпроводная 4 — четырехпроводная |
| Исполнение сенсора относительно корпуса | изолированный | изолированный | изолированный | изолированный | изолированный |
| Материал коммутационной головки | пластмассовая, металлическая | пластмассовая, металлическая | пластмассовая, металлическая | пластмассовая, металлическая | пластмассовая, металлическая |
| Тип резьбового штуцера | метрическая резьба, трубная резьба | метрическая резьба, трубная резьба | метрическая резьба, трубная резьба | метрическая резьба, трубная резьба | метрическая резьба, трубная резьба |
| Материал защитной арматуры | сталь 12Х18Н10Т | сталь 12Х18Н10Т | сталь 12Х18Н10Т | сталь 12Х18Н10Т | сталь 12Х18Н10Т |
| Степень защиты | IP54 (IP65 – для датчиков с металлической головкой) | IP54 (IP65 – для датчиков с металлической головкой) | IP54 (IP65 – для датчиков с металлической головкой) | IP54 (IP65 – для датчиков с металлической головкой) | IP54 (IP65 – для датчиков с металлической головкой) |
| Средний срок службы | не менее 10 лет | не менее 10 лет | не менее 10 лет | не менее 10 лет | не менее 10 лет |
| Маркировка взрывозащиты | 0Ex ia IIC T1…T6 Ga | 0Ex ia IIC T1…T6 Ga | 0Ex ia IIC T1…T6 Ga | 0Ex ia IIC T1…T6 Ga | 0Ex ia IIC T1…T6 Ga |
| Параметры искробезопасных электрических цепей | Ui=10,2 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ | Ui=10,2 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ | Ui=10,2 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ | Ui=10,2 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ | Ui=10,2 В; Ii=200 мA; Li=0,75 мкГн; Сi=2,75 мкФ |
