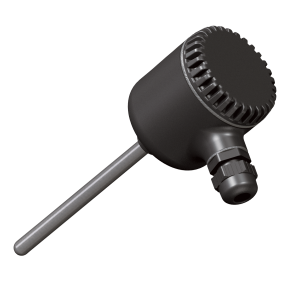

ДТПXхх5М.RS термопары — датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU). Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.
Термопары с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.
Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.
В состав термопреобразователей входят:
- первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
- измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
Преимущества датчиков температуры ОВЕН ДТПXХХ5М.RS ТЕРМОПАРЫ с RS-485
- Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи
- Увеличивают длину линии связи до 1200 метров.
Технические характеристики ДТПXхх5М.RS термопары
Метрологические характеристики термопар с RS-485 ДТП-RS
| Датчик | Максимальный диапазон измерений, °С* | Приделы допускаемой основной приведенной погрешности, % |
| ДТПL | -40…+600 | ± 1,0 |
| ДТПK | -40…+900 | ± 1,0 |
| ДТПN | -40…+1250 | ± 1,0 |
* В зависимости от исполнения.
| Наименование | Значение |
| Характеристики питания | |
| Номинальное значение напряжения питания (постоянного тока) | 24 В |
| Диапазон допустимых напряжений питания (постоянного тока) | 10…42 В |
| Защита от смены полярности напряжения питания | есть |
| Гальваническое разделение цепи питания от цепи ЧЭ | Нет |
| Гальваническое разделение цепи питания от цепи интерфейса RS-485 | есть, до 500 В |
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 10 мин |
| Интерфейс связи RS-485 | |
| Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Режим работы в сети | Slave |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
| Характеристики конструкции | |
| Показатель тепловой инерции, не более | 20…40 с |
| Номинальное давление (не более) защитной арматуры с диаметром погружной части: | |
| — до 6 мм | 0,4 МПа |
| — от 8 до 12 мм | 0,6 МПа |
| — 12 мм и более | 10,0 МПа |
| Степень защиты (по ГОСТ 14254): | |
| – корпус с пластмассовой коммутационной головкой; | IP 54 |
| – корпус с металлической коммутационной головкой и ДТС125М | IP 65 |
| Кабельный ввод (максимальный диаметр подключаемого кабеля): | |
| — для пластмассовой коммутационной головки | М16×1,5 (ø10 мм); |
| — для металлической коммутационной головки | М20×1,5 (ø10 мм) |
| Характеристики надежности | |
| Средняя наработка на отказ, не менее | 50 000 ч |
| Средний срок службы, не менее | 12 лет |
| Время непрерывной работы | круглосуточно |
