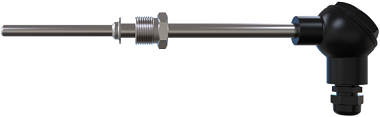

ДТПХхх5 термопары с коммутационной головкой предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- 200 °С – для клеммных головок из алюминиевого сплава;
- 120 °С – для головок из полиамида.
Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Технические характеристики ДТПХхх5 термопары
| Характеристика | Значение | Значение |
| ДТПLхх5 | ДТПКхх5 | |
| Номинальная статическая характеристика (НСХ) | L (ХК) хромель-копель | K (ХА) хромель-алюмель |
| Рабочий диапазон измеряемых температур | -40…+600 °С | -40…+800°С -40…+900°С |
| Класс допуска датчика | 2 | 2 |
| Условное давление | 0,4…10 МПа (в зависимости от конструктивного исполнения) | 0,4…10 МПа (в зависимости от конструктивного исполнения) |
| Исполнение рабочего спая термопары, относительно корпуса датчика | изолированный неизолированный | изолированный неизолированный |
| Диаметр термоэлектродной проволоки | 0,5 мм; 0,7 мм; 1,2 мм | 0,5 мм; 0,7 мм; 1,2 мм |
| Показатель тепловой инерции, не более: | ||
| — с изолированным рабочим спаем | 20 с | 20 с |
| — с неизолированным рабочим спаем | 10 с | 10 с |
| Количество рабочих термопар в изделии | 1 или 2 | 1 или 2 |
| Материал защитной арматуры | сталь
12Х18Н10Т сталь 10Х23Н18 | сталь
12Х18Н10Т сталь 10Х23Н18 |
| Степень защиты по ГОСТ 14254 | IP54/IP67 | IP54/IP67 |
