ДТПХхх4 термопары EXIA

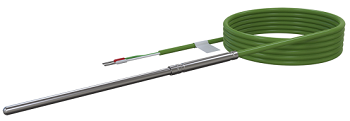

ДТПХхх4 термопары с кабельным выводом на основе КТМС EXIA — термопары во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1…Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1…Т6 Ga Х
| 0 | Датчики относятся к категории особо взрывобезопасного оборудования |
| Ех | Знак соответствия стандартам взрывозащиты |
| ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
| IIC | Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
| Т1…Т6 | Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
| Ga | Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
| Х | Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
| Температурный класс | Т1 | Т2 | Т3 | Т4 | Т5 | Т6 |
| Температура окружающей и контролируемой среды, не более | 425 °С | 275 °С | 195 °С | 130 °С | 95 °С | 80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Технические характеристики ДТПХхх4 термопары EXIA
| Характеристика | Значение | Значение | Значение | Значение |
| ДТПLхх4 | ДТПКхх4 | ДТПJхх4 | ДТПNхх4 | |
| Номинальная статическая характеристика (НСХ) | ТХА (L) | ТХА (К) | ТЖК (J) | ТНН (N) |
| Рабочий диапазон преобразования | -40…+400 °С | -40…+600 °С -40…+800 °С -40…+900 °С | -40…+400 °С -40…+750 °С | -40…+1000 °С -40…+1250 °С |
| Класс допуска | 2 | 1 | 1 | 1 |
| Условное давление, не более | 0,1…6,3 МПа, в зависимости от конструктивного исполнения | 0,1…6,3 МПа, в зависимости от конструктивного исполнения | 0,1…6,3 МПа, в зависимости от конструктивного исполнения | 0,1…6,3 МПа, в зависимости от конструктивного исполнения |
| Исполнение рабочего спая термопары, относительно корпуса датчика | изолированный; неизолированный | изолированный; неизолированный | изолированный; неизолированный | изолированный; неизолированный |
| Диаметр КТМС | 3,0 мм | 1,5 мм 2,0 мм 3,0 мм 4,5 мм | 3,0 мм 4,5 мм | 4,5 мм |
| Показатель тепловой инерции, с, не более: | ||||
| — с изолированным рабочим спаем | 4 | 4 | 4 | 4 |
| — с неизолированным рабочим спаем | 3 | 3 | 3 | 3 |
| Степень защиты по ГОСТ 14254 | IP67 | IP67 | IP67 | IP67 |
| Материал защитной оболочки КТМС | сталь 12Х18Н10Т | сталь 12Х18Н10Т сталь AISI321 сталь AISI310 | сталь AISI316 | сплав Nicrobell D |
| Маркировка взрывозащиты | 0 Ex ia IIC T1…T6 | 0 Ex ia IIC T1…T6 | 0 Ex ia IIC T1…T6 | 0 Ex ia IIC T1…T6 |
| Параметры искробезопасных электрических цепей | Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ | Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ | Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ | Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ |
