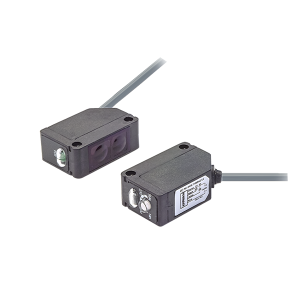

Датчики KIPPRIBOR серии ОK30 оптические бесконтактные – это датчики, выполненные в компактном прямоугольном пластиковом корпусе размером 20х32 мм. Как и другие бесконтактные датчики они используются для контроля наличия, обнаружения различных объектов без непосредственного контакта с самими объектами. Основным отличием оптических датчиков от датчиков другого типа (индуктивных, емкостных и т.п.) является способность обнаруживать объекты практически из любого материала и способность обнаруживать объекты на значительном расстоянии (Sn от 350 мм до 10 метров). Конструктивно оптические датчики KIPPRIBOR серии OK30 представляют собой устройства, состоящие из следующих основных функциональных блоков: излучателя и приемника оптического луча, схемы питания, блока обработки принятого сигнала и электронной схемы, которая в соответствии с определенным алгоритмом управляет состоянием выходной цепи.
Основные особенности оптических бесконтактных датчиков KIPPRIBOR серии ОК30:
- Возможность обнаружения объектов практически из любых материалов упрощает выбор и расширяет области применение датчиков.
- Возможность регулировки чувствительности позволяет корректировать работу датчика в зависимости от специфики условий эксплуатации, а также использовать одну модель датчика для разных задач.
- Светодиодная индикация питания и срабатывания датчиков OK30 упрощает их монтаж и эксплуатацию.
- Отвертка для регулировки чувствительности поставляется в комплекте с каждым датчиком, а значит инструмент для настройки датчика всегда окажется «под рукой» в нужный момент.
- Комплект крепежа и монтажный кронштейн поставляется в комплекте с датчиком.
- Не требуют непосредственного контакта с объектом для его обнаружения, тем самым сводят на нет такое понятие как механический ресурс и механический износ.
- Реагируют на объекты, находящиеся на значительном удалении от датчика. Оптические датчики — это практически единственный тип датчиков, которые имеют доступную цену, просты в эксплуатации и обеспечивают бесконтактное обнаружение объектов на расстоянии нескольких метров.
- Наличие в серии датчиков специального исполнения «T» (для прозрачных объектов) помогают найти решение для специфических задач.
- Модификации датчиков диффузного отражения (D), рефлекторного отражения (R), барьерного типа (T) позволяют организовать принципиально различные схемы контроля объектов.
Датчики KIPPRIBOR ОK30 находят широкое применение в машинах и аппаратах пищевого производства, линиях фасовки и розлива, прочих станках и автоматах.
Технические характеристики Датчики KIPPRIBOR серии ОK30
| Параметр | Значение параметра | Значение параметра | Значение параметра |
| ОК30-T | ОК30-D | ОК30-R | |
| Тип датчика | Барьерного типа | Диффузного типа | Рефлекторного типа |
| Расстояние срабатывания номинальное (Sn) | 5 м; 10 м | 0,35 м; 0,8 м | 0,7 м; 2 м;4 м |
| Гистерезис переключения | ≤15% от Sr* | ≤15% от Sr* | ≤15% от Sr* |
| Тип выхода | NPN / PNP | NPN / PNP | NPN / PNP |
| Коммутационная функция | NO+NC (переключающий контакт) | NO+NC (переключающий контакт) | NO+NC (переключающий контакт) |
| Напряжение питания | 10…30 VDC | 10…30 VDC | 10…30 VDC |
| Максимальный ток нагрузки | 100 мА | 100 мА | 100 мА |
| Падение напряжения | ≤ 2 V | ≤ 2 V | ≤ 2 V |
| Потребляемый ток | ≤ 30мА | ≤ 30мА | ≤ 30мА |
| Время отклика | 1 мс | 1 мс | 1 мс |
| Источник излучения | ИК диод (880нм) | ИК диод (880нм) | ИК диод (880 нм); Красный диод (650 нм)** |
| Допустимое внешнее освещение | ≥ 5000 люкс | ≥ 5000 люкс | ≥ 5000 люкс |
| Электрическая прочность изоляции | 500 VDC в течение 1 мин | 500 VDC в течение 1 мин | 500 VDC в течение 1 мин |
| Степень защиты | IP67 | IP67 | IP67 |
| Защита от короткого замыкания | Есть | Есть | Есть |
| Защита от обратной полярности | Есть | Есть | Есть |
| Индикация состояния | Зеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания | Зеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания | Зеленый светодиод – индикация питания; Желтый светодиод – индикация срабатывания |
| Электрическое подключение | Кабельный вывод 2 м | Кабельный вывод 2 м | Кабельный вывод 2 м |
| Температура окружающей среды | -25…+55°С | -25…+55°С | -25…+55°С |
| Влажность окружающей среды | 35…85% | 35…85% | 35…85% |
| Материал корпуса | PBT — пластик | PBT — пластик | PBT — пластик |
| Масса | Около 40 г | Около 40 г | Около 40 г |
Модификации
Варианты исполнения
| OK30-DI0035N4.U1.K | OK30-RI0070N4.U1.K.T |
| OK30-TI1000N4.U1.K | OK30-RI0400P4.U1.K |
| OK30-DI0080P4.U1.K | OK30-TI0500N4.U1.K |
| OK30-RR0200P4.U1.K.F | OK30-DI0035P4.U1.K |
| OK30-RI0200N4.U1.K.F | OK30-TI1000P4.U1.K |
| OK30-RI0070P4.U1.K.T | OK30-RI0400N4.U1.K |
| OK30-TI0500P4.U1.K | OK30-RR0200N4.U1.K.F |
| OK30-DI0080N4.U1.K | OK30-RI0200P4.U1.K.F |
