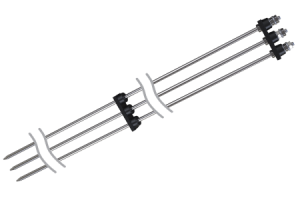

Датчик уровня ДУ Овен для открытых резервуаров предназначен для контроля уровней жидкости в резервуарах открытого типа.
Выпускаются 3-, 4-, 5-электродные датчики уровня длиной 0,5 / 1 / 1,95 / 2,5 / 3 / 3,5 / 4 м.
Материал электродов датчиков – сталь нерж. 12Х18Н10Т.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.
В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.
Модификации
Варианты исполнения Датчик уровня ДУ Овен
| ДУ.3-1 | ДУ.4-1 | ДУ.5-2,5 |
| Датчик 3 электрода длина 1 м | Датчик 4 электрода длина 1 м | Датчик 5 электродов длина 2,5 м |
| ДУ.5-1,95 | ДУ.5-1 | ДУ.5-3,5 |
| Датчик 5 электродов длина 1,95 м | Датчик 5 электродов длина 1 м | Датчик 5 электродов длина 3,5 м |
| ДУ.3-0,5 | ДУ.4-3 | ДУ.3-3 |
| Датчик 3 электрода длина 0,5 м | Датчик 4 электрода длина 3 м | Датчик 3 электрода длина 3 м |
| ДУ.3-1,95 | ДУ.4-4 | ДУ.3-3,5 |
| Датчик 3 электрода длина 1,95 м | Датчик 4 электрода длина 4 м | Датчик 3 электрода длина 3,5 м |
| ДУ.4-0,5 | ДУ.4-3,5 | ДУ.5-0,5 |
| Датчик 4 электрода длина 0,5 м | Датчик 4 электрода длина 3,5 м | Датчик 5 электродов длина 0,5 м |
| ДУ.4-1,95 | ДУ.5-4 | ДУ.3-4 |
| Датчик 4 электрода длина 1,95 м | Датчик 5 электродов длина 4 м | Датчик 3 электрода длина 4 м |
| ДУ.3-2,5 | ДУ.5-3 | ДУ.4-2,5 |
| Датчик 3 электрода длина 2,5 м | Датчик 5 электродов длина 3 м | Датчик 4 электрода длина 2,5 м |
