COL — Трубчатые соединения

col трубчатые соединения

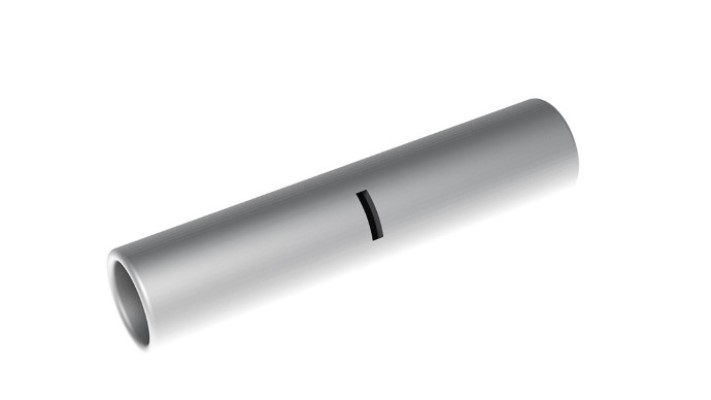

COL — Трубчатые соединения — трубчатые соединительные наконечники, называемые также трубчатыми соединителями, предназначены для стыкового соединения проводов одинакового сечения. Применение трубчатых наконечников повышает безопасность соединения и его долговечность. Важно помнить, что такой тип соединения не должны подвергаться механическим нагрузкам. Материалом для производства медных трубчатых наконечников служит медь, луженая гальваническим способом, обладающая параметрами, указанными, например, в стандарте DIN.

Характеристики изделия: COL — Трубчатые соединения

  • Трубчатые хомуты Partex имеют расширенный вход для удобной установки кабелей.
  • Все терминалы имеют контрольные отверстия.
  • Изготовлены из меди с высокой проводимостью в соответствии с BS2871.

Свойства изделия:

Материал клеммы Медь в соответствии с BS EN 1976,
отожженная в соответствии с ASTM B111 C11000

Виды наконечников:

COL 1.5 B

  • размер кабеля1,5 мм2
  • Внутренний диаметр1,8 мм
  • Внешний диаметр3,7 мм
  • Общая длина [L]16 мм

COL 10 B

  • размер кабеля10 мм2
  • Внутренний диаметр4,5 мм
  • Внешний диаметр6,6 мм
  • Общая длина [L]23 мм

COL 120 B

  • размер кабеля120 мм2
  • Внутренний диаметр15 мм
  • Внешний диаметр19 мм
  • Общая длина [L]50 мм

COL 150 B

  • размер кабеля150 мм2
  • Внутренний диаметр16,5 мм
  • Внешний диаметр21,2 мм
  • Общая длина [L]55 мм

COL 16 B

  • размер кабеля16 мм2
  • Внутренний диаметр5,5 мм
  • Внешний диаметр7,5 мм
  • Общая длина [L]30 мм

COL 185 B

  • размер кабеля185 мм2
  • Внутренний диаметр19 мм
  • Внешний диаметр23 мм
  • Общая длина [L]60 мм

COL 2.5 B

  • размер кабеля2,5 мм2
  • Внутренний диаметр2,3 мм
  • Внешний диаметр3,9 мм
  • Общая длина [L]20 мм

COL 240 B

  • размер кабеля240 мм2
  • Внутренний диаметр21 мм
  • Внешний диаметр26,5 мм
  • Общая длина [L]60 мм

COL 25 B

  • размер кабеля25 мм2
  • Внутренний диаметр6,7 мм
  • Внешний диаметр9,1 мм
  • Общая длина [L]35 мм

COL 300 B

  • размер кабеля300 мм2
  • Внутренний диаметр24,5 мм
  • Внешний диаметр30 мм
  • Общая длина [L]70 мм

COL 35 B

  • размер кабеля35 мм2
  • Внутренний диаметр8,6 мм
  • Внешний диаметр11 мм
  • Общая длина [L]40 мм

COL 4 B

  • размер кабеля4 мм2
  • Внутренний диаметр3 мм
  • Внешний диаметр4,7 мм
  • Общая длина [L]20 мм

COL 400 B

  • размер кабеля400 мм2
  • Внутренний диаметр27 мм
  • Внешний диаметр36,5 мм
  • Общая длина [L]80 мм

COL 50 B

  • размер кабеля50 мм2
  • Внутренний диаметр9,5 мм
  • Внешний диаметр12,4 мм
  • Общая длина [L]40 мм

COL 500 B

COL 6 B

  • размер кабеля6 мм2
  • Внутренний диаметр4 мм
  • Внешний диаметр5,9 мм
  • Общая длина [L]20 мм

COL 70 B

  • размер кабеля70 мм2
  • Внутренний диаметр12 мм
  • Внешний диаметр15 мм
  • Общая длина [L]45 мм

COL 95 B

  • размер кабеля95 мм2
  • Внутренний диаметр13,4 мм
  • Внешний диаметр17 мм
  • Общая длина [L]45 мм
