COL — Трубчатые кольцевые наконечники

col трубчатые кольцевые наконечники

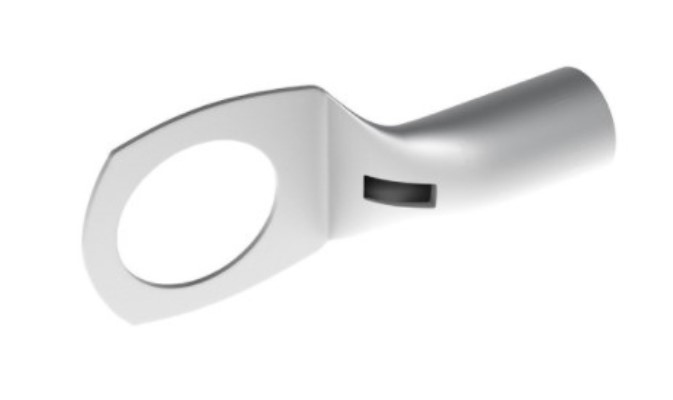

COL — Трубчатые кольцевые наконечники — изготавливаются из бесшовной, медной трубы высокой проводимости, луженой электролитическим способом для повышения коррозионной стойкости. Размеры внутренней втулки спроектированы так, чтобы они подходили к стандартным электрическим кабелям, совместимым с BS6360. Отверстия под провод в наконечниках Partex выполнены в форме колокола, чтобы облегчить вставку кабелей. Каждый наконечник имеет также инспекционное отверстие, чтобы убедиться, что кабель вставлен полностью перед затягиванием.

Характеристики изделия: OL — Трубчатые кольцевые наконечники

  • Полный диапазон медных трубных обжимных наконечников от 6 мм2 до 400 мм2.
  • Изготовлены из бесшовного медного проводника с высокой проводимостью, с электролитическим лужением для повышения коррозионной стойкости.
  • Размеры внутренней втулки рассчитаны таким образом, чтобы они подходили к стандартным электрическим кабелям в соответствии с BS6360.
  •  Кабельные вводы имеют колоколообразную форму для облегчения ввода кабеля.
  • Каждый наконечник имеет контрольное окно для обеспечения полного ввода кабеля перед обжимом.

Свойства изделия:

Материал клеммы Медь в соответствии с BS EN 1976,
отожженная в соответствии с ASTM B111 C11000

Виды наконечников:

COL 1.5

  • размер кабеля1,5 мм2
  • Внутренний диаметр1,8 мм
  • Внешний диаметр3,7 мм

COL 10

  • размер кабеля10 мм2
  • Внутренний диаметр4,5 мм
  • Внешний диаметр6,2 мм

COL 120

  • размер кабеля120 мм2
  • Внутренний диаметр15 мм
  • Внешний диаметр19 мм

COL 150

  • размер кабеля150 мм2
  • Внутренний диаметр16,5 мм
  • Внешний диаметр21 мм

COL 16

  • размер кабеля16 мм2
  • Внутренний диаметр5,4 мм
  • Внешний диаметр7,1 мм

COL 185

  • размер кабеля185 мм2
  • Внутренний диаметр19 мм
  • Внешний диаметр23,1 мм

COL 2.5

  • размер кабеля2,5 мм2
  • Внутренний диаметр2,4 мм
  • Внешний диаметр4 мм

COL 240

  • размер кабеля240 мм2
  • Внутренний диаметр21 мм
  • Внешний диаметр26 мм

COL 25

  • размер кабеля25 мм2
  • Внутренний диаметр7 мм
  • Внешний диаметр8,8 мм

COL 300

  • размер кабеля300 мм2
  • Внутренний диаметр24,5 мм
  • Внешний диаметр30 мм

COL 35

  • размер кабеля35 мм2
  • Внутренний диаметр8,6 мм
  • Внешний диаметр10,8 мм

COL 4

  • размер кабеля4 мм2
  • Внутренний диаметр3,1 мм
  • Внешний диаметр4,8 мм

COL 400

  • размер кабеля400 мм2
  • Внутренний диаметр27 мм
  • Внешний диаметр32,2 мм

COL 50

  • размер кабеля50 мм2
  • Внутренний диаметр9,6 мм
  • Внешний диаметр11,8 мм

COL 500

COL 6

  • размер кабеля6 мм2
  • Внутренний диаметр3,8 мм
  • Внешний диаметр5,5 мм

COL 630

COL 70

  • размер кабеля70 мм2
  • Внутренний диаметр12 мм
  • Внешний диаметр15 мм

COL 95

  • размер кабеля95 мм2
  • Внутренний диаметр13,5 мм
  • Внешний диаметр16,5 мм

Медные обжимные наконечники
