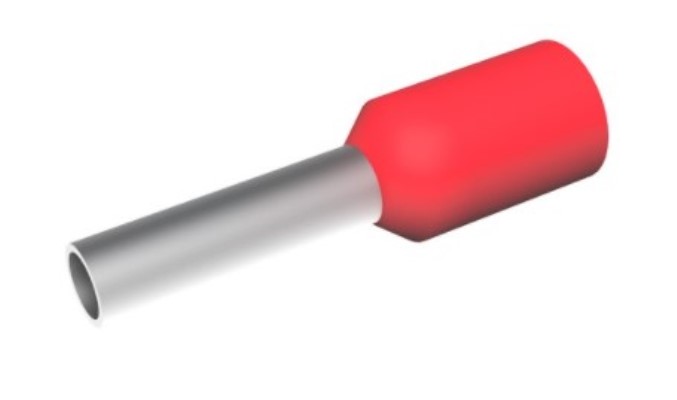

CEF — Стандартные втулочные наконечники

cef стандартные втулочные наконечники 1

CEF — Стандартные втулочные наконечники Partex обеспечивают точную и безопасную обработку концов трёхпроводных кабелей и многожильных проводов. Представлены немецкий и французский стандарты цветовой кодировки. Наконечники изготовлены из луженой меди высокой проводимости с изоляционными втулками из полиамида 6.6, которые создают дополнительный защитный барьер.

Характеристики изделия: CEF — Стандартные втулочные наконечники

  • Полный ассортимент изолированных и неизолированных втулочных наконечников.
  • Изготовлены из луженой меди с высокой проводимостью.
  • Высококачественная изоляция из полиамида 66 обеспечивает полную целостность конца.
  • Доступна стандартных французских и немецких цветов.

Виды наконечников:

CEF025

  • размер кабеля0,25 мм2
  • Внутренний диаметр0,9 мм
  • Диаметр изоляции [D]1,9 мм
  • Внешний диаметр0,75 мм
  • длиена выемки [B]6 мм
  • Общая длина [L]10 мм

CEF02506F

CEF02506G

CEF02508F

CEF02508G

CEF034

  • размер кабеля0,34 мм2
  • Внутренний диаметр0,95 мм
  • Диаметр изоляции [D]1,9 мм
  • Внешний диаметр0,8 мм
  • длиена выемки [B]6 мм
  • Общая длина [L]10 мм

CEF03408F

CEF03408G

CEF1012

  • размер кабеля10 мм2
  • Внутренний диаметр4,7 мм
  • Диаметр изоляции [D]7,6 мм
  • Внешний диаметр4,5 мм
  • длиена выемки [B]12 мм
  • Общая длина [L]22 мм

CEF1018

CEF108

  • размер кабеля1 мм2
  • Внутренний диаметр1,55 мм
  • Диаметр изоляции [D]3 мм
  • Внешний диаметр1,4 мм
  • длиена выемки [B]8 мм
  • Общая длина [L]14 мм

CEF1508

  • размер кабеля1,5 мм2
  • Внутренний диаметр1,85 мм
  • Диаметр изоляции [D]3,5 мм
  • Внешний диаметр1,7 мм
  • длиена выемки [B]8 мм
  • Общая длина [L]14 мм

CEF1612

  • размер кабеля16 мм2
  • Внутренний диаметр6 мм
  • Диаметр изоляции [D]8,8 мм
  • Внешний диаметр5,8 мм
  • длиена выемки [B]12 мм
  • Общая длина [L]24 мм

CEF25016

  • размер кабеля25 мм2
  • Внутренний диаметр7,5 мм
  • Диаметр изоляции [D]11,2 мм
  • Внешний диаметр7,3 мм
  • длиена выемки [B]16 мм
  • Общая длина [L]28 мм

CEF2508

  • размер кабеля2,5 мм2
  • Внутренний диаметр2,35 мм
  • Диаметр изоляции [D]4,2 мм
  • Внешний диаметр2,2 мм
  • длиена выемки [B]8 мм
  • Общая длина [L]14 мм

CEF2512

CEF35016

  • размер кабеля35 мм2
  • Внутренний диаметр8,5 мм
  • Диаметр изоляции [D]13 мм
  • Внешний диаметр8,3 мм
  • длиена выемки [B]16 мм
  • Общая длина [L]30 мм

CEF409

  • размер кабеля4 мм2
  • Внутренний диаметр3 мм
  • Диаметр изоляции [D]4,8 мм
  • Внешний диаметр2,8 мм
  • длиена выемки [B]9 мм
  • Общая длина [L]16 мм

CEF50020

  • размер кабеля50 мм2
  • Внутренний диаметр10,3 мм
  • Диаметр изоляции [D]16 мм
  • Внешний диаметр11 мм
  • длиена выемки [B]20 мм
  • Общая длина [L]37 мм

CEF508

  • размер кабеля0,5 мм2
  • Внутренний диаметр1,15 мм
  • Диаметр изоляции [D]2,6 мм
  • Внешний диаметр1 мм
  • длиена выемки [B]8 мм
  • Общая длина [L]14 мм

CEF612

  • размер кабеля6 мм2
  • Внутренний диаметр3,7 мм
  • Диаметр изоляции [D]6,3 мм
  • Внешний диаметр3,5 мм
  • длиена выемки [B]12 мм
  • Общая длина [L]20 мм

CEF70021F

  • размер кабеля70 мм2
  • Внутренний диаметр13,4 мм
  • Диаметр изоляции [D]17,6 мм
  • Внешний диаметр14,4 мм
  • длиена выемки [B]21 мм
  • Общая длина [L]37 мм

CEF7508

  • размер кабеля0,75 мм2
  • Внутренний диаметр1,35 мм
  • Диаметр изоляции [D]2,8 мм
  • Внешний диаметр1,2 мм
  • длиена выемки [B]8 мм
  • Общая длина [L]14 мм

CEF95025F

  • размер кабеля95 мм2
  • Внутренний диаметр14,5 мм
  • Диаметр изоляции [D]19,5 мм
  • Внешний диаметр15,6 мм
  • длиена выемки [B]25 мм
  • Общая длина [L]44 мм
