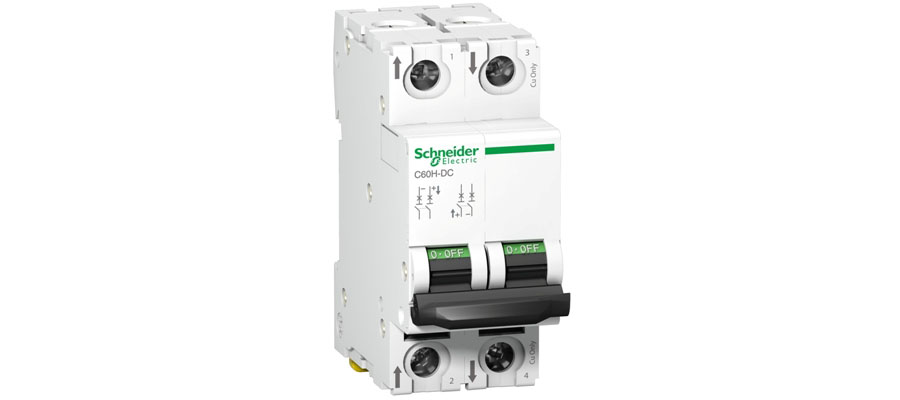

Автоматические выключатели серии C60H-DC, линейки Acti9 SCHNEIDER ELECTRIC (Шнайдер Электрик)
- Длительный срок службы благодаря специальным контактам и поляризованной дугогасительной камере.
- Большой выбор аксессуаров.
- Индикация гарантированного физического размыкания контактов.
- Механизм быстрого включения, действие которого не зависит от скорости перемещения рукоятки.
- Невыпадающие при монтаже винты.
- Допускается установка в любом положении
Выбор для заказа
Количество полюсов | 1П | 2П |
Ном. ток (ln) | Артикул |
| Номинальное
напряжение (Un) 250В DC | Номинальное напряжение (Un)
500В DC |
| Кривая
C | Кривая C |
0,5А | A9N61500 | A9N61520 |
1А | A9N61501 | A9N61521 |
2А | A9N61502 | A9N61522 |
3А | A9N61503 | A9N61523 |
4А | A9N61504 | A9N61524 |
5А | A9N61505 | A9N61525 |
6А | A9N61506 | A9N61526 |
10А | A9N61508 | A9N61528 |
13А | A9N61509 | A9N61529 |
15А | A9N61510 | A9N61530 |
16А | A9N61511 | A9N61531 |
20А | A9N61512 | A9N61532 |
25А | A9N61513 | A9N61533 |
30А | A9N61514 | A9N61534 |
32А | A9N61515 | A9N61535 |
40А | A9N61517 | A9N61537 |
50А | A9N61518 | A9N61538 |
63А | A9N61519 | A9N61539 |
Количество
модулей Ш=9мм | 2 | 4 |
Технические характеристики
Количество полюсов | | | | 1, 2 |
Номинальный ток | | In | А | 0,5…63 |
Номинальное напряжение изоляции | Ph/Ph | Ui | В | 500 |
Импульсное выдерживаемое напряжение | | Uimp | кВ | 6 |
Номинальное рабочее напряжение | 1 полюс | Ue | В | 250 |
Номинальное рабочее напряжение | 2 полюс | Ue | В | 500 |
Кривая отключения | | | | С |
Износостойкость механическая | | | циклов | 20000 |
Износостойкость электрическая | при L/R=2мс | | циклов | 3000 |
| С резистивной цепью | | | 6000 |
Температура эксплуатации | | t | °С | -25…+70 |
Сечение подключаемого провода | | ≤25А | мм² | 1…16 |
| | >25А | мм² | 1…25 |
Вес | | m | г/полюс | 128 |
