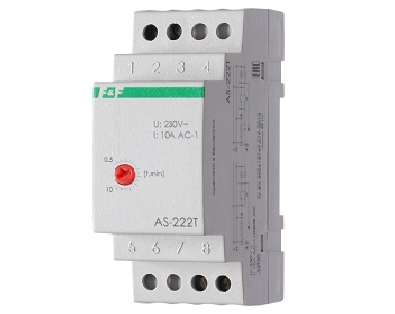

Автоматы лестничные AS-222T — отличительные особенности реле: Для ламп накаливания и низковольтных ламп, подключенных через понижающий трансформатор. Функция антиблокировки и предупреждении о выключении. Максимальный ток нагрузки 10 А.
Назначение
Лестничные автоматы AS-222T предназначены для автоматического отключения освещения на лестничных площадках, коридорах и т.п. через заданный промежуток времени. Устанавливаются с кнопочным выключателем. По окончании выдержки времени яркость ламп накаливания уменьшается наполовину на З0 сек., что предупреждает о выключении. Только после этого освещение отключается. В автомате AS-222T есть встроенная схема антиблокировки, которая отключит свет даже после блокировки выключателя.
Область применения
Для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т.п.
Принцип работы
После включения освещения кнопочным выключателем и отработки встроенным таймером заданной выдержки времени автомат отключает освещение. Выдержка времени в пределах от 0,5 до 10 минут устанавливается потенциометром на передней панели автомата. Повторное нажатие выключателя во время отсчёта выдержки времени продлевает время включения освещения только при наличии функции антиблокировки. В этих приборах освещение отключается даже при блокировке кнопочного (звонко- вого) выключателя во включённом состоянии (например, механи- чески). При этом повторное включение освещения невозможно до снятия блокировки выключателя. В автоматах с функцией предупреждения о выключении яркость ламп за 30 секунд до отключения уменьшается наполовину. Эта функция реализуется только с лампами накаливания и галогенными лампами. Все лестничные автоматы могут работать с выключателями с неоновой подсветкой.
Технические характеристики Автоматы лестничные AS-222T
| Артикул | EA01.002.008 |
| Код ETIM | EC001439 |
| Напряжение питания | 230 В; 50 Гц |
| Максимальный коммутируемый ток (AC1) | 10 А |
| Контакт | 1NO |
| Задержка выключения (регулируемая) | 0,5-10 мин. |
| Задержка включения | < 1 с |
| Потребляемая мощность | 0,56 Вт |
| Диапазон рабочих температур | от -25 до +50 °С |
| Габариты (Ш*В*Г) | 35х90х65 мм |
| Тип корпуса (см. Приложение 1) | 2S |
| Степень защиты | IP 20 |
