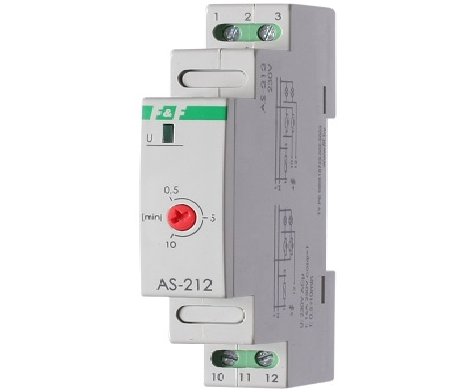

Автоматы лестничные AS-212 — отличительные особенности реле: Максимальный ток 16 А. Монтаж на DIN-рейку,
Назначение
Лестничные автоматы (таймеры) AS-212 предназначены для автоматического отключения освещения на лестничных площадках, коридорах и т.п. через заданный промежуток времени после включения. Включение освещения осуществляется нажатием кнопочного выключателя. По истечении времени работы встроенного таймера освещение отключается.
Область применения
Для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т.п.
Принцип работы
После включения освещения кнопочным выключателем и отработки встроенным таймером заданной выдержки времени автомат отключает освещение. Выдержка времени в пределах от 0,5 до 10 минут устанавливается потенциометром на передней панели автомата. Повторное нажатие выключателя во время отсчёта выдержки времени продлевает время включения освещения только при наличии функции антиблокировки. В этих приборах освещение отключается даже при блокировке кнопочного (звонко- вого) выключателя во включённом состоянии (например, механи- чески). При этом повторное включение освещения невозможно до снятия блокировки выключателя. В автоматах с функцией предупреждения о выключении яркость ламп за 30 секунд до отключения уменьшается наполовину. Эта функция реализуется только с лампами накаливания и галогенными лампами. Все лестничные автоматы могут работать с выключателями с неоновой подсветкой.
Технические характеристики Автоматы лестничные AS-212
| Артикул | EA01.002.009 |
| Код ETIM | EC001439 |
| Напряжение питания | 230 В; 50 Гц |
| Максимальный коммутируемый ток (AC1) | 16 А |
| Контакт | 1NO |
| Задержка выключения (регулируемая) | 0,5-10 мин. |
| Задержка включения | < 1 с |
| Потребляемая мощность | 0,56 Вт |
| Диапазон рабочих температур | от -25 до +50 °С |
| Габариты (Ш*В*Г) | 18х90х65 мм |
| Тип корпуса (см. Приложение 1) | 1S |
| Степень защиты | IP 20 |
