- Автоматические выключатели Siemens Sirius 3RV14 для защиты трансформаторов от токов короткого замыкания и перегрузки.

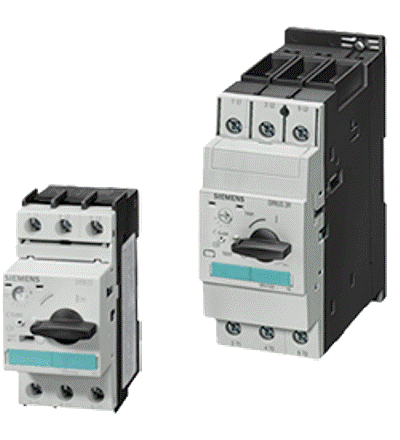

Варианты исполнения автоматического выключателя Siemens Sirius 3RV14
- Типоразмер S0, на токи 0,16-20 А, для защиты от перегрузок и коротких замыканий трансформаторов с высокими пусковыми токами
- Типоразмер S2, на токи 16-40 А, для защиты от перегрузок и коротких замыканий трансформаторов с высокими пусковыми токами
- Типоразмер S0, на токи 0.8-16 А, для защиты от перегрузок и коротких замыканий трансформаторов с высокими пусковыми токами
| Код заказ (артикул) | Типоразмер | Номинальный ток | Мощность 3-фазных двигателей при 50 Гц и 400В | Тепловой расцепитель перегрузки | Уставка расцепителя тока КЗ без задержки срабатывания | Предельная отключающая способность при 400 В AC |
| А | кВт | А | А | кА | ||
| 3RV14210AA10 | S0 | 0,16 | -- | 0,11...0,16 | 3,3 | 100 |
| 3RV14210BA10 | S0 | 0,2 | -- | 0,14...0,2 | 4,2 | 100 |
| 3RV14210CA10 | S0 | 0,25 | -- | 0,18...0,25 | 5,2 | 100 |
| 3RV14210DA10 | S0 | 0,32 | -- | 0,22...0,32 | 6,5 | 100 |
| 3RV14210EA10 | S0 | 0,4 | -- | 0,28...0,4 | 8,2 | 100 |
| 3RV14210FA10 | S0 | 0,5 | -- | 0,35...0,5 | 10 | 100 |
| 3RV14210GA10 | S0 | 0,63 | -- | 0,45...0,63 | 13 | 100 |
| 3RV14210HA10 | S0 | 0,8 | -- | 0,55...0,8 | 16 | 100 |
| 3RV14210JA10 | S0 | 1 | -- | 0,7...1 | 21 | 100 |
| 3RV14210KA10 | S0 | 1,25 | -- | 0,9...1,25 | 26 | 100 |
| 3RV14211AA10 | S0 | 1,6 | -- | 1,1...1,6 | 33 | 100 |
| 3RV14211BA10 | S0 | 2 | -- | 1,4...2 | 42 | 100 |
| 3RV14211CA10 | S0 | 2,5 | -- | 1,8...2,5 | 52 | 100 |
| 3RV14211DA10 | S0 | 3,2 | -- | 2,2...3,2 | 65 | 100 |
| 3RV14211EA10 | S0 | 4 | -- | 2,8...4 | 82 | 100 |
| 3RV14211FA10 | S0 | 5 | -- | 3,5...5 | 104 | 100 |
| 3RV14211GA10 | S0 | 6,3 | -- | 4,5...6,3 | 130 | 100 |
| 3RV14211HA10 | S0 | 8 | -- | 5,5...8 | 163 | 100 |
| 3RV14211JA10 | S0 | 10 | -- | 7...10 | 208 | 100 |
| 3RV14211KA10 | S0 | 12,5 | -- | 9...12,5 | 260 | 100 |
| 3RV14214AA10 | S0 | 16 | -- | 11...16 | 286 | 50 |
| 3RV14214BA10 | S0 | 20 | -- | 14...20 | 325 | 50 |
| Код заказ (артикул) | Типоразмер | Номинальный ток | Мощность 3-фазных двигателей при 50 Гц и 400В | Тепловой расцепитель перегрузки | Уставка расцепителя тока КЗ без задержки срабатывания | Предельная отключающая способность при 400 В AC |
| А | кВт | А | А | кА | ||
| 3RV14314AA10 | S2 | 16 | -- | 11...16 | 325 | 50 |
| 3RV14314BA10 | S2 | 20 | -- | 14...20 | 416 | 50 |
| 3RV14314DA10 | S2 | 25 | -- | 20...25 | 520 | 50 |
| 3RV14314EA10 | S2 | 32 | -- | 22...32 | 660 | 50 |
| 3RV14314FA10 | S2 | 40 | -- | 28...40 | 836 | 50 |
| Код заказ (артикул) | Типоразмер | Номинальный ток | Мощность 3-фазных двигателей при 50 Гц и 400В | Тепловой расцепитель перегрузки | Уставка расцепителя тока КЗ без задержки срабатывания | Предельная отключающая способность при 400 В AC |
| А | кВт | А | А | кА | ||
| 3RV14210HA10ZW96 | S0 | 0,8 | -- | 0,55...0,8 | 16 | 100 |
| 3RV14211DA10ZW96 | S0 | 3,2 | -- | 2,2...3,2 | 65 | 100 |
| 3RV14211EA10ZW96 | S0 | 4 | -- | 2,8...4 | 82 | 100 |
| 3RV14211GA10ZW96 | S0 | 6,3 | -- | 4,5...6,3 | 130 | 100 |
| 3RV14214AA10ZW96 | S0 | 16 | -- | 11...16 | 286 | 50 |
Технические характеристики выключателя Siemens Sirius 3RV14
| Основные характеристики автоматов Sirius 3RV14: |
| - Назначение: защита трансформаторов |
| - Типоразмер: S0, S2 |
| - Номинальный ток: до 20 А(S0), до 40 А(S2) |
| - Номинальное рабочее напряжение(Ue) 690 В AC |
| - Номинальная частота 50/60 Гц |
| - Класс расцепления: CLASS 10 |
| - Тепловой расцепитель перегрузки(регулируется): от 0,11...0,16 от 28...40 А |
| - Максимальный расцепитель тока: 20 * In(20-кратный от номинального тока) |
| - Предельная отключающая способность Icu при КЗ: 50/100 кА (при 400 В AC) |
| Принадлежности(по типоразмерам): |
| - блок-контакты, блок-контакты состояния |
| - минимальный и независимый расцепители |
| - модули видимого разрыва |
| - изолированная 3-фазная система сборных шин |
| - адаптеры для сборных шин и для подключения |
| - приводы: дверные поворотные и моторные(кроме S0) |
| - соединительные модули |
| - лицевые панели |
| - оболочки для установки: наружной и скрытой(кроме S2) |
