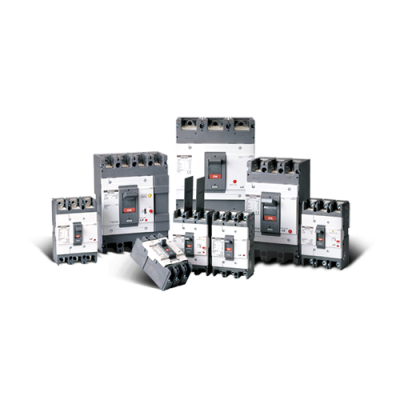

Автоматический выключатель Metasol ABS предназначен для защиты распределительных сетей, получающих питание от трансформаторов или генераторов, электродвигателей и генераторов при перегрузках и коротких замыканиях.. Автоматический выключатель предотвращает возникновение пожара и следовательно повреждение имущества, а также выход из строя подключенного к нему электрооборудования путем защиты электрической цепи от тока повреждения
Автоматические выключатели в литом корпусе и автоматические выключатели дифференциального тока серии Metasol MCCBs и ELCBs
— Совместим с Meta-MEC
— Узнаваемая конструкция
— Автоматические выключатели в литом корпусе и автоматические выключатели дифференциального тока имеют корпус с одинаковыми размерами
— Улучшенное координация устройств для защиты от сверхтоков
— Улучшенная координация с большинством автоматических выключателей Susol и Meta-MEC
Виды отключающей способности Автоматический выключатель Metasol ABS/ABN:
-N100AF : 10 4 18 кА
-S125AF : 25 4 37 кА
-S250AF : 25 4 37 кА
-H250AF : 35 4 50 кА
-N400AF : 25 4 37 кА
-S400AF : 35 4 50 кА
-S800AF : 50 4 65 кА
Встраиваемые принадлежности могут применяют во всех автоматических выключателях серии Metasol в литом корпусе и автоматических выключателях дифференциального тока. (Примечание: независимый расцепитель (SHT) и минимальный расцепитель напряжения (UVT) не применяют в автоматических выключателях дифференциального тока).
Варианты исполнения Автоматический выключатель Metasol
| Наименование | Номенклатура | Артикул |
| Автоматический выключатель Metasol ABH103cP 100A INST(800-1200) EXP | ABH103cP 100A INST(800-1200) EXP | 134019600 |
| Автоматический выключатель Metasol ABN103c (22/18кА 380/415В) 3Р) 100A | ABN103c 100A | 131008400 |
| Автоматический выключатель Metasol ABN103c (22/18кА 380/415В) 3Р) 15A | ABN103c 15A | 131007700 |
| Автоматический выключатель Metasol ABN103c (22/18кА 380/415В) 3Р) 20A | ABN103c 20A | 131007800 |
| Автоматический выключатель Metasol ABN103c (22/18кА 380/415В) 3Р) 30A | ABN103c 30A | 131007900 |
| Автоматический выключатель Metasol ABN103c (22/18кА 380/415В) 3Р) 40A | ABN103c 40A | 131008000 |
| Автоматический выключатель Metasol ABN103c (22/18кА 380/415В) 3Р) 50A | ABN103c 50A | 131008100 |
| Автоматический выключатель Metasol ABN103c (22/18кА 380/415В) 3Р) 60A | ABN103c 60A | 131008200 |
| Автоматический выключатель Metasol ABN103c (22/18кА 380/415В) 3Р) 75A | ABN103c 75A | 131008300 |
| Автоматический выключатель Metasol ABN103cP 100A INST(800-1200) EXP | ABN103cP 100A INST(800-1200) EXP | 131030800 |
| Автоматический выключатель Metasol ABN103cP 50A INST(400-600) EXP | ABN103cP 50A INST(400-600) EXP | 131030500 |
| Автоматический выключатель Metasol ABN104c (22/18кА 380/415В) 4Р) 100A | ABN104c 100A | 132006600 |
| Автоматический выключатель Metasol ABN53c 15A | ABN53c 15A EXP | 129006400 |
| Автоматический выключатель Metasol ABS102c (42/37кА 380/415В) 2Р) 100A | ABS102c 100A | 133000800 |
| Автоматический выключатель Metasol ABS103c (42/37кА 380/415В) 3Р) 100A | ABS103c 100A | 134000800 |
| Автоматический выключатель Metasol ABS103c ((42/37кА 380/415В) 3Р) 125A | ABS103c 125A | 134000900 |
| Автоматический выключатель Metasol ABS103c 30A (42/37кА 380/415В) 3Р | ABS103c 30A | 134000300 |
| Автоматический выключатель Metasol ABS103c 40A (42/37кА 380/415В) 3Р | ABS103c 40A | 134000400 |
| Автоматический выключатель Metasol ABS103c (42/37кА 380/415В) 3Р) 50A | ABS103c 50A | 134000500 |
| Автоматический выключатель Metasol ABS103c 60A (42/37кА 380/415В) 3Р | ABS103c 60A | 134000600 |
| Автоматический выключатель Metasol ABS103c 75A (42/37кА 380/415В) 3Р | ABS103c 75A | 134000700 |
| Автоматический выключатель Metasol ABS103cP 100A INST(800-1200) EXP | ABS103cP 100A INST(800-1200) EXP | 134010000 |
| Автоматический выключатель Metasol ABS103cP 125A INST(1000-1500) EXP | ABS103cP 125A INST(1000-1500) EXP | 134047400 |
| Автоматический выключатель Metasol ABS32c (42/37кА 380/415В) 2Р) 15A | ABS32c 15A | 128001900 |
| Автоматический выключатель Metasol ABS32c (42/37кА 380/415В) 2Р) 20A | ABS32c 20A | 128002000 |
| Автоматический выключатель Metasol ABS33c 10A EXP | ABS33c 10A EXP | 129001800 |
| Автоматический выключатель Metasol ABS52b 50A | ABS52b 50A | 004900178B |
| Автоматический выключатель Metasol ABS53c (22/18кА 380/415В) 3Р) 30A | ABS53c 30A | 131001500 |
| Автоматический выключатель Metasol ABS53c (22/18кА 380/415В) 3Р) 40A | ABS53c 40A | 131001600 |
| Автоматический выключатель Metasol ABS53c (22/18кА 380/415В) 3Р) 50A | ABS53c 50A | 131001700 |
| Автоматический выключатель Metasol ABS62c (42/37кА 380/415В) 2Р) 60A | ABS62c 60A | 130002500 |
| Автоматический выключатель Metasol ABS63c (22/18кА 380/415В) 3Р) 60A | ABS63c 60A | 131002500 |
| Автоматический выключатель Metasol ABN203c 125A (30/26кА 380/415В) 3Р | ABN203c 125A | 137005400 |
| Автоматический выключатель Metasol ABN203c 150A (30/26кА 380/415В) 3Р | ABN203c 150A | 137005500 |
| Автоматический выключатель Metasol ABN203c 175A (30/26кА 380/415В) 3Р | ABN203c 175A | 137005600 |
| Автоматический выключатель Metasol ABN203c 250A (30/26кА 380/415В) 3Р | ABN203c 250A | 137005900 |
| Автоматический выключатель Metasol ABN203cM (30/26кА 380/415В) 3Р) 150A | ABN203cM 150A | 1370151 |
| Автоматический выключатель Metasol ABN203cP 100A INST(800-1200) EXP | ABN203cP 100A INST(800-1200) EXP | 137016700 |
| Автоматический выключатель Metasol ABN203cP 250A EXP | ABN203cP 250A EXP | 137028700 |
| Автоматический выключатель Metasol ABS202c (42/37кА 380/415В) 2Р) 125A | ABS202c 125A | 136000200 |
| Автоматический выключатель Metasol ABS203c (42/37кА 380/415В) 3Р) 125A | ABS203c 125A | 137000200 |
| Автоматический выключатель Metasol ABS203c (42/37кА 380/415В) 3Р) 150A | ABS203c 150A | 137000300 |
| Автоматический выключатель Metasol ABS203c (42/37кА 380/415В) 3Р) 175A | ABS203c 175A | 137000400 |
| Автоматический выключатель Metasol ABS203c (42/37кА 380/415В) 3Р) 200A | ABS203c 200A | 137000500 |
| Автоматический выключатель Metasol ABS203c (42/37кА 380/415В) 3Р) 225A | ABS203c 225A | 137000600 |
| Автоматический выключатель Metasol ABS203c (42/37кА 380/415В) 3Р) 250A | ABS203c 250A | 137000700 |
| Автоматический выключатель Metasol ABS203cM ((42/37кА 380/415В) 3Р) 150A | ABS203cM 150A | 1370155 |
| Автоматический выключатель Metasol ABS203cP 100A INST(800-1200) EXP | ABS203cP 100A INST(800-1200) EXP | 137005200 |
| Автоматический выключатель Metasol ABS203cP 250A INST(2000-3000) EXP | ABS203cP 250A INST(2000-3000) EXP | 137027900 |
| Автоматический выключатель Metasol ABN403c (42/37кА 380/415В) 3Р) 300A | ABN403c 300A | 164000600 |
| Автоматический выключатель Metasol ABN403c (42/37кА 380/415В) 3Р) 350A | ABN403c 350A | 164000700 |
| Автоматический выключатель Metasol ABN403c (42/37кА 380/415В) 3Р) 400A | ABN403c 400A | 164000800 |
| Автоматический выключатель Metasol ABN403cP 400A EXP | ABN403cP 400A EXP | 164083900 |
| Автоматический выключатель Metasol ABN803c (45/37кА 380/415В) 3Р) 500A | ABN803c 500A | 166002300 |
| Автоматический выключатель Metasol ABN803c (45/37кА 380/415В) 3Р) 630A | ABN803c 630A | 166002400 |
| Автоматический выключатель Metasol ABN803c (45/37кА 380/415В) 3Р) 700A | ABN803c 700A | 166000300 |
| Автоматический выключатель Metasol ABN803c (45/37кА 380/415В) 3Р) 800A | ABN803c 800A | 166000400 |
| Автоматический выключатель Metasol ABN803cP 630A EXP | ABN803cP 630A EXP | 166035400 |
| Автоматический выключатель Metasol втычной ABS403bP (35KA) 400A | ABS403bP (35KA) 400A | 008701888B |
| Автоматический выключатель Metasol Metasol ABS403c 300A | ABS403c 300A | 164001800 |
| Автоматический выключатель Metasol Metasol ABS403c 400A | ABS403c 400A | 164002000 |
| Автоматический выключатель Metasol ABS803c 500A | ABS803c 500A EXP | 166002900 |
| Автоматический выключатель Metasol ABS803c 630A | ABS803c 630A | 166003400 |
| Автоматический выключатель Metasol ABS803c 800A | ABS803c 800A | 166001000 |
| Автоматический выключатель Metasol ABL1003b (85/85кА 380/415В) 3Р) 1000A 50Hz | ABL1003b 1000A 50Hz | 41027900 |
| Автоматический выключатель Metasol ABL1203b (85/85кА 380/415В) 3Р) 1200A 50Hz | ABL1203b 1200A 50Hz | 41017100 |
| Автоматический выключатель Metasol ABS1003b (65/65кА 380/415В) 3Р) 1000A 50Hz | ABS1003b 1000A 50Hz | 41027700 |
| Автоматический выключатель Metasol ABS1203b (65/65кА 380/415В) 3Р) 1200A 50Hz | ABS1203b 1200A 50Hz | 41032900 |
| Автоматический выключатель Metasol ABS1203bE (65/65кА 380/415В) 3Р) 1200A | ABS1203bE 1200A | 41037700 |
| Автоматический выключатель Metasol ABS103c 100A FMU EXP | ABS103c 100A FMU EXP | 134055400 |
| Автоматический выключатель Metasol ABS103c 125A FMU EXP | ABS103c 125A FMU EXP | 134055500 |
| Автоматический выключатель Metasol ABS103c 16A FMU EXP | ABS103c 16A FMU EXP | 134054600 |
| Автоматический выключатель Metasol ABS103c 20A FMU EXP | ABS103c 20A FMU EXP | 134054700 |
| Автоматический выключатель Metasol ABS103c 25A FMU EXP | ABS103c 25A FMU EXP | 134054800 |
| Автоматический выключатель Metasol ABS103c 32A FMU EXP | ABS103c 32A FMU EXP | 134054900 |
| Автоматический выключатель Metasol ABS103c 40A FMU EXP | ABS103c 40A FMU EXP | 134055000 |
| Автоматический выключатель Metasol ABS103c 50A FMU EXP | ABS103c 50A FMU EXP | 134055100 |
| Автоматический выключатель Metasol ABS103c 63A FMU EXP | ABS103c 63A FMU EXP | 134055200 |
| Автоматический выключатель Metasol ABS103c 80A FMU EXP | ABS103c 80A FMU EXP | 134055300 |
| Автоматический выключатель Metasol ABS203c 160A FMU EXP | ABS203c 160A FMU EXP | 137031200 |
| Автоматический выключатель Metasol ABS 203c 250A FMU EXP | ABS203c 250A FMU EXP | 137031400 |
