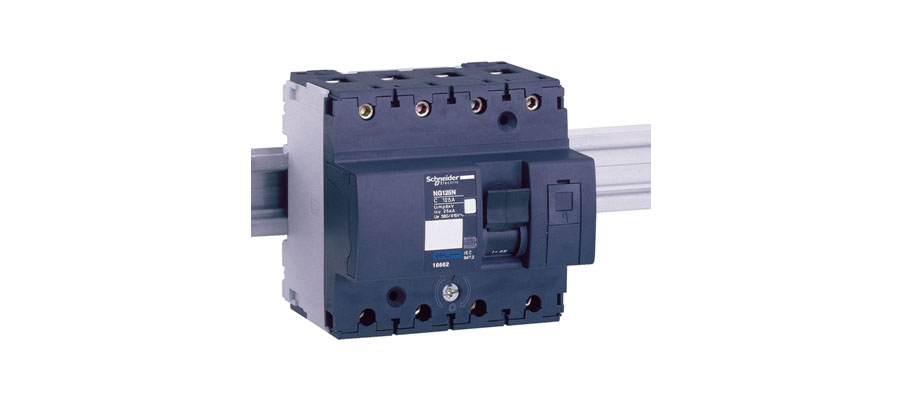

![автоматические выключатели серии ng125 l, линейки acti9 купить в казахстане по низким ценам, schneider electric (шнайдер электрик) ng125 l](https://i0.wp.com/tehatm.kz/wp-content/uploads/2020/01/NG125-L.jpg?resize=840%2C373)
- Отключающая способность 50 кА, без токоограничения для обеспечения селективности на вводе.
- Встроенная блокировка навесным замком (для 3Р и 4Р).
- Большой выбор аксессуаров.
- Индикация гарантированного физического размыкания контактов.
- Индикация аварийного отключения.
- Кнопка «Тест» для контроля исправности расцепления.
- Невыпадающие при монтаже винты.
- Допускается установка в любом положении.
Выбор для заказа выключателей серии NG125 L
Кол-во полюсов | 1П | 2П | 3П | 4П | ||||||||
Артикул | Артикул | Артикул | Артикул | |||||||||
Ном. ток (ln) | КриваяB | КриваяC | КриваяD | КриваяB | КриваяC | КриваяD | КриваяB | КриваяC | КриваяD | КриваяB | КриваяC | КриваяD |
10А | 18741 | 18777 | 18830 | 18750 | 18788 | 18839 | 18759 | 18799 | 18848 | 18768 | 18810 | 18857 |
16А | 18742 | 18778 | 18831 | 18751 | 18789 | 18840 | 18760 | 18800 | 18849 | 18769 | 18811 | 18858 |
20А | 18743 | 18779 | 18832 | 18752 | 18790 | 18841 | 18761 | 18801 | 18850 | 18770 | 18812 | 18859 |
25А | 18744 | 18780 | 18833 | 18753 | 18791 | 18842 | 18762 | 18802 | 18851 | 18771 | 18813 | 18860 |
32А | 18745 | 18781 | 18834 | 18754 | 18792 | 18843 | 18763 | 18803 | 18852 | 18772 | 18814 | 18861 |
40А | 18746 | 18782 | 18835 | 18755 | 18793 | 18844 | 18764 | 18804 | 18853 | 18773 | 18815 | 18862 |
50А | 18747 | 18783 | 18836 | 18756 | 18794 | 18845 | 18765 | 18805 | 18854 | 18774 | 18816 | 18863 |
63А | 18748 | 18784 | 18837 | 18757 | 18795 | 18846 | 18766 | 18806 | 18855 | 18775 | 18817 | 18864 |
80А | 18749 | 18785 | 18838 | 18758 | 18796 | 18847 | 18767 | 18807 | 18856 | 18776 | 18818 | 18865 |
Количество модулей Ш=9мм | 3 | 6 | 9 | 12 |
Технические характеристики выключателей NG125 L
Количество полюсов | 1, 2, 3, 4 | |||
Номинальный ток | In | А | 10…80 | |
Номинальное напряжение изоляции | Ph/Ph | Ui | В | 690 |
Импульсное выдерживаемое напряжение | Uimp | кВ | 8 | |
Номинальное рабочее напряжение | Ph/N | Ue | В | 240 |
Ph/Ph | Ue | В | 415 | |
Номинальная рабочая частота | Fe | Гц | 50 | |
Кривая отключения | B, С, D | |||
Класс токоограничения | 0 | |||
Отключающая способность | Icu | кА | 50 | |
Износостойкость механическая | й | циклов | 20000 | |
Износостойкость электрическая | ≤63А | циклов | 10000 | |
>63А | й | 5000 | ||
Температура эксплуатации | t | °С | -10…+60 | |
Сечение подключаемого провода | 10…63А | мм² | 1…35 | |
80 | мм² | 10…50 | ||
Вес | m | г/полюс | 240 |
